1.2 Перевірка та регулювання світлового потоку фар.

Правильність установки автомобільних фар можна перевірити по черзі за допомогою спеціального оптичного приладу «НОВАТОР», який встановлюють перед фарою, що перевіряється, на відстані 500 мм. Співісність оптичного приладу і фари встановлюють за допомогою укріпленої на корпусі приладу штанги. У металевому корпусі 1 встановлена лінза 2, через яку проходить пучок світла фари, що перевіряється.. В результаті віддзеркалення пучка світла дзеркалом, на матовому склі 3 утворюється світлова пляма, по положенню якого щодо контрольних рисок судять про правильність установки фари.

Регулюють положення пятна за допомогою двух гвинтів , для цього необхідно зняти ободок фари.

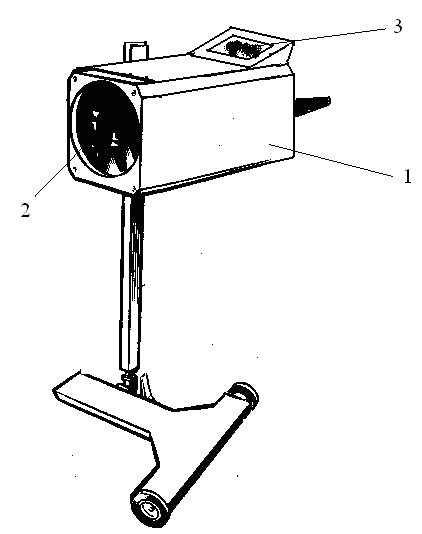

Рис. 3 Оптичний прилад «НОВАТОР» для перевірки світла фар.

Таблиця 1- Свічки запалювання

Автомобіль	Тип свічки	Зазори між елект­родами, мм
ЗИЛ-130	А11	0,85 - 1,00
ЗИЛ-131	СН 307	0,60 - 0,75
ГАЗ-53-12	А 11-3	0,85 - 1,00
ГАЗ - 24 „Волга"	А 14-В	0,80 - 0,95
ГАЗ-3102 „Волга"	А14-Д	0,70 - 0,85

2 Скласти звіт по роботі

1. Отримані дані занести в таблицю 1.

Таблиця 1 Виміряні параметри приладів запалення робочої суміші

Двигун	Тип		Зазор, мм
	Розподіль­ника	Свічок запалювання	Між контактами розподільника	Між електродами свічок

3 Зробити висновок про технічний стан системи запалювання

4 Відповісти на питання

4.1 Як перевірити правильність установлення запалювання методом дорожніх випробувань?

4.2 Чим перевіряється зазор між електродами свічок запалювання?

4.3 Яка послідовність роботи циліндрів двигунів ЗИЛ-130, ЗМЗ-24?

Лабораторно-практична робота № 9 встановлення моменту запалювання на двигуні

МЕТА РОБОТИ: Виробити практичні навички по технічному обслуговуванню сис­теми запалювання.

ЗМІСТ РОБОТИ: Перевірка і встанов­лення моменту запалювання на двигуні.

ОБЛАДНАННЯ І ІНСТРУМЕНТ: Двигуни ЗИЛ-130, ЗМЗ-53, контрольна лампа, набір інструмента, набір щупів.
