4. Экспериментальная часть.

Схемы включения УЭ с ОЭ, ОБ и ОК рассматривают в 2 режимах: с нагрузкой и без нагрузки Rн=360 Ом.

4.1 Исследование схемы включения уэ с оэ.

Для выполнения ставятся следующие задачи:

1)изобразить схему каскада

2)определить на средней частоте f_ср =10кГц следующие коэффициенты:

Коэффициент усиления по напряжению К

Сквозной коэффициент усиления K_e

Коэффициент усиления по току K_i

Коэффициент усиления по мощности K_p

3)определить значения R_вх и R_вых каскада

4)определить собственное входное сопротивление УЭ h_11э и выходную проводимость Y_22э

5)проверить наличие или отсутствие изменения полярности выходного сигнала

6)снять и построить АЧХ каскада

Выполнение

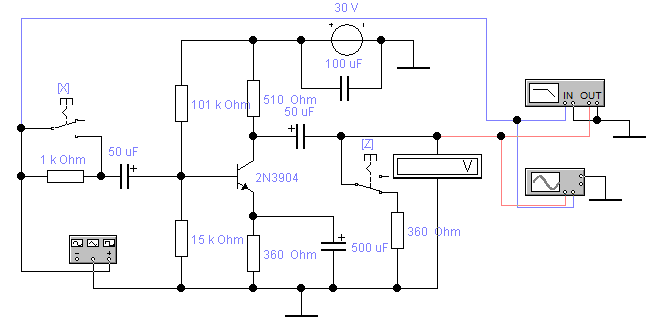

1. Схема включения УЭ с ОЭ представлена на рис.1

Рис.1

2. Измерения должны проводится с подключенной и отключенной нагрузкой R_н=360 Ом

Без нагрузки (ключ «Z» разомкнут)

То есть R_н=∞, значит R’_н =R_к = 510 Ом

Напряжение на генераторе следует подобрать таким образом, чтобы U_вых=300мВ

U_вх измеряется при разомкнутом ключе «Х» (R_г=0 Ом)

E_г измеряется при замкнутом ключе «Х» (R_г=1 кОм)

E_г =8.1 мВ; U_вх=3.7 мВ; U_вых=298.7 мВ;

Коэффициент усиления по напряжению К:

Сквозной коэффициент усиления K_e:

Коэффициент усиления по току K_i:

Для начала найдем I_вх и I_вых –

(мкА)

(мА)

Коэффициент усиления по мощности K_p:

С нагрузкой (ключ «Z» замкнут)

То есть R_н=360 Ом, значит Ом

Напряжение на генераторе следует подобрать таким образом, чтобы U_вых=300мВ

U_вх измеряется при разомкнутом ключе «Х» (R_г=0 Ом)

E_г измеряется при замкнутом ключе «Х» (R_г=1 кОм)

E_г =19.5 мВ; U_вх=8.9 мВ; U_вых=300.3 мВ;

Коэффициент усиления по напряжению К:

Сквозной коэффициент усиления K_e:

Коэффициент усиления по току K_i:

Для начала найдем I_вх и I_вых –

(мкА)

(мА)

Коэффициент усиления по мощности K_p:

Занесем все данные в таб.1-2.

3. Входные и выходные сопротивления каскада находятся по данным таб.1 исходя из соотношений:

При R_н=∞, R_вх=841 Ом

При R_н=360 Ом, R_вх=839,5 Ом

При определении Rвых необходимо зафиксировав Uвых при

Rнагр = 360 Ом, затем необходимо отключить нагрузку и зафиксировать Uвых при Rнагр = ∞

UвыхRн=∞=289,6мВ; UвыхRн=360Ом=125,4мВ

Rвых=471.4 Ом

4)
