Тема 11

Заземляющие устройства

Литература [ 3, гл.7,§ 7.5]

Занятие 21

Расчёт заземляющих устройств

Методические указания

Расчет и разработка конструкции заземляющего устройства, ведётся по рекомендациям, приведенным в [3], исходя из предположения размещения заземления на площади, занимаемой подстанцией.

Дополнительные данные, необходимые для расчета указываются руководителем.

1. В установках 6 – 35кВ с изолированной или резонансно-заземлённой нейтралью сопротивление заземляющего устройства долино быть

R_З 250/І_З ,

где І_З – расчётний ток замыкания на землю , А.

При использовании его одновременно для установок СН напряжением до 1кВ

R_З 125/І_З .

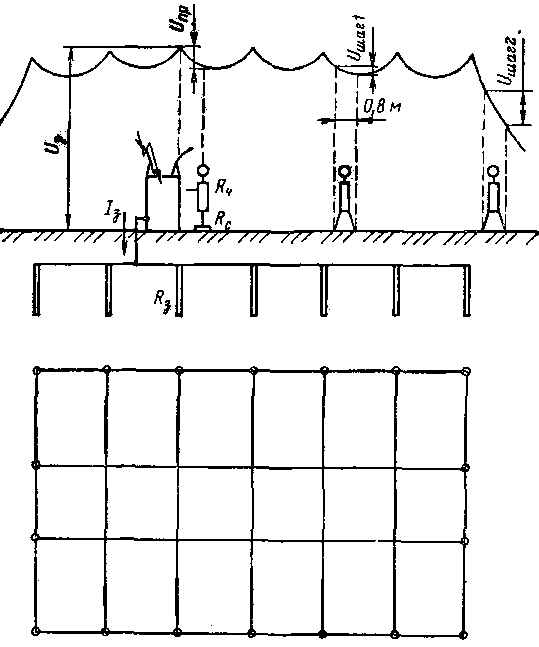

Иными словами, напряжения прикосновения не должны превысить 250 или 125 В. На самом деле эти напряжения будут меньше в связи с тем, что токи стекают одновременно как с заземлителя , так и с человека.

Напряжение шаговое U_шаг не нормируется, так как путь тока нога – нога менее опасен, чем путь рука – ноги.

2. В установках 110кВ и выше с эффективно заземлённой нейтралью согласно ПУЭ заземляющее устройство выполняется с учётом сопротивления R_з 0,5 Ом или допустимого напряжения прикосновения – U_пр.

Расчёт по R_з 0,5Ом приводит к неоправданному перерасходу проводникового материала и трудозатрат для ПС небольшой мощности. Опыт эксплуатации позволяет перейти к нормированию напряжения прикосновения .

Для расчётов можно рекомендовать приведенные ниже допустимые U_пр.

Длительность воздействия, с 0,1 0,2 0,5 0,7 1,0 1-3

U_пр, допустимое, В 500 400 200 130 100 65

За расчётную длительность принимают t_в = t_р.з + t_отк.в .

Приложение а1

(Пример исполнения титульного листа)

МІНІСТЕРСТВО ОСВІТИ І НАУКИ

МОЛОДІ ТА СПОРТУ УКРАЇНИ

ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ ПОЛІТЕХНІЧНИЙ УНІВЕРСИТЕТ

Кафедра «Електропостачання та енергетичний менеджмент»

РОЗРАХУНКОВО – ПОЯСНЮВАЛЬНА

ЗАПИСКА

ДО КУРСОВОГО ПРОЕКТУ З ДИСЦИПЛІНИ

“ЕЛЕКТРИЧНА ЧАСТИНА СТАНЦІЙ ТА ПІДСТАНЦІЙ”

Тема:

“ПОНИЖУВАЛЬНА ПІДСТАНЦІЯ 110/10кВ МІСЬКОГО РАЙОНУ”

Варіант 8

Студент(ка) гр.ЕС-... _______________________________І.Б.П.

підпис

Керівник ___________________________________________І.Б.П.

підпис

“__” _________ 201_ р.

Приложение а2

(Пример задания на проектирование)

Завдання

на курсовий проект з дисципліни "Електрична частина станцій та підстанції"

студенту гр. ЕС - ..._______________________

Тема проекту: Понижувальна підстанція міського району

Варіант 8

Основні вхідні дані:

1 Номінальна напруга живильної мережі - 110 кВ

розподільної мережі - 10 кВ

2 Розрахункове навантаження підстанції - 15 МВА

3 Район спорудження підстанції – Херсон

4 Тип підстанції на стороні ВН – прохідна 110 – 5Н

5 Транзитна потужність, передана через РП ВН - 5 МВА

6 Кількість ліній і їхнє навантаження - 101,0 МВА

7 Ємнісний струм замикання на землю в мережі НН - 20 А

8 Дані для розрахунку струмів короткого замикання:

-струм трифазного КЗ на шинах вузла живильної системи - 12 кА

-довжина живильних ліній - 50 км

9 Інші дані: зростання навантаження - 2 % на рік.

Завдання видав ____________________

Керівник _____________________ (підпис);

Завдання прийняв ____________________

Студент ____________________
