3. Система контроля изоляции.

Д ля контроля изоляции в сетях с изолированной нейтралью измерительные трансформаторы напряжения имеют дополнительные вторичные обмотки, которые при соединении их в «разомкнутый треугольник», фиксируют наличие «нулевой последовательности» напряжения при возникновении замыкания на «землю» на одном из присоединений секции.

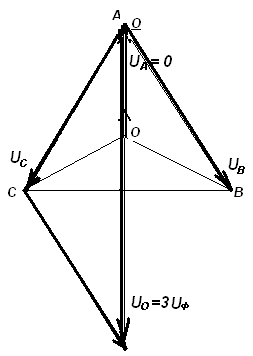

Приведенная диаграмма иллюстрирует случай с замыканием фазы А на землю: нулевая точка О смещается в точку А, напряжение фазы уменьшается д о 0, а напряжения двух других фаз увеличивается в раз и их геометрическая сумма достигает 3-х кратной величины фазного напряжения.

Защита работает обычно на сигнал, после чего дежурный находит ячейку данной секции с выпавшем блинкером указательного реле «земляной» защиты и решает вопрос об отключении фидера и устранении повреждения.

3. Защита заземлённой нейтрали. Как известно, сети напряжен ием 110 кВ являются сетями с эффективно заземленной нейтралью.

В нейтрали обмоток трансформаторов такого напряжения должны предусматриваться аппараты для заземления или разземления нейтрали в зависимости от условий ограничения тока однофазного КЗ.

Кроме того, здесь предполагается установка разрядников для защиты изоляции нейтрали трансформатора при её разземлении.

Поскольку изоляция нейтрали вдвое тоньше, устанавливают разрядники на напряжение вдвое меньше номинального!

Занятие 19 Компенсация ёмкостных токов

Согласно ПУЭ работа электрических сетей 3 - 35 кВ должна предусматриваться с изолированной или заземленной через дугогасящий реактор нейтралью.

Компенсация емкостного тока замыкания на землю установкой дугогасящих реакторов должна применяться при значении этого тока более величин, указанных в [§ 1.3.16 ПУЭ]:

Включение дугогасящих реакторов на стороне 35 кВ осуществляется непосредственно в нейтраль обмотки основных трансформаторов подстанции, а на стороне 6-10 кВ в нейтраль специально устанавливаемых трансформаторов собственных нужд со схемой соединения обмоток «звезда-треугольник».

Величина емкостного тока однофазного замыкания на землю в сетях среднего и низщего напряжения подстанции указывается в задании и является основой для вибора типа и мощности дугогасящих устройств.

Пример

Выбрать дугогасящий реактор и способ его подключения к сети 10кВ (см. Рисунок).

В кабельной сети 10кВ при раздельной работе секцій ток замыкания на землю составит: для секции 1 – 19А, для секции 2 – 16А.

Решение. В нормальном режиме реактор не нужен. Реактор может пожадобиться лишь при включении секционного выключателя, когда суммарный ёмкостный ток составит 35А.

Требуемая мощность реактора

Q_P = 1,25 I_CU_Ф =1,25

где 1,25–коэффициент, учитывающий развитие сети.

По каталогу (см. Прил.) выбираем реактор

РЗДСОМ – 380/10 с Q_PНОМ = 380 кВА

Установленный на ПС трансформатор СН мощностью 100 кВА для включения реактора непригоден. Поэтому устанавливаем специальный трасформатор ТМ – 400/10 со схемой соединения обмоток «звезда – треугольник»

Выбранный трасформатор кроме реактора может питать нагрузку общей мощностью

Р_НГа = - = 125 кВТ
