Возможности искусственного освещения въездных знаков
Освещение въездного знака в первую очередь создает обеспечение хорошего восприятия на различном расстоянии.
Цвет, шрифт, материал – важные элементы композиции, которые должны, так же как и в светлое время суток, выгодно сочетаться друг с другом при ночном освещении. Ночное освещение хорошо воспринимается при благоприятных условиях общей видимости со стороны трассы. Его можно решить двумя путями: общим освещением, создающим нормальную видимость при приближении к знаку, не связанную с напряжением зрения, и местным освещением, предоставляющим комфортные световые условия в определенной зоне вокруг знака. Возможно комбинированное освещение с помощью разноцветных ламп. Это создает богатую палитру оттенков.
Форма светильников подбирается в соответствии с общим замыслом. Очень важно расположить их так, чтобы подчеркнуть красоту ночного ландшафта. Желательно при освещении знака и площадки использовать скрытые функциональные светильники, устанавливаемые на деревьях или стойках. Возможны также комбинации функциональных и более сложных по форме и стилевому решению декоративных светильников.
Освещение въездных знаков решает практические задачи – создание благоприятных условий общей видимости, уменьшение усталости глаз и обеспечение хорошего самочувствия человека. Оно должно соответствовать архитектурной стилистике окружающей среды.
8. Состав проекта
1. Ситуационная схема М 1 : 500, 1 : 1000
2. Генеральный план участка М 1 : 100, 1 : 200
3. Фасады (главный, боковой) М 1 : 50, 1 : 75, 1 : 100
4. План М 1 : 50, 1 : 100
5. Разрез М 1 : 50, 1 : 100, 1 : 200
6. Макет М 1 : 50, 1 : 75, 1 : 100
Проект выполняется на планшете размером 50×75 см. Графическая подача произвольная (рис. 48–58). Макет экспонируется отдельно на прямоугольном (20×30 см) или круглом (диаметр 20–30 см) основании.
9. График выполнения проекта
1. Выдача задания ____________________
2. Клаузура по теме ____________________
3. Разработка вариантов идеи ____________________
4. Реферат ____________________
5. Утверждение эскиза ____________________
6. Вычерчивание проекций в карандаше ____________________
7. Подача курсового проекта ____________________
8. Подведение итогов курсового проекта ____________________
Список рекомендуемой литературы
Основная литература
Николаевская, И.А. Благоустройство территорий: учебное пособие / И.А. Николаевская. – М. : Академия, 2002. – 267 с.
Дополнительная литература
1. Артамонов, В.А. Город и монумент / В.А. Артамонов. – М. : Стройиздат, 1974. – 224 с.
2. Курбатов, Ю.И. Архитектурные формы и природный ландшафт: композиционные связи / Ю.И. Курбатов.– Л. : Изд-во ЛГУ, 1988. – 132 с.
3. Малые архитектурные формы в благоустройстве населенных мест. – Киев : Будiвельник, 1968. – 254 с.
4. Мельников, Н.П. Металлические конструкции: справочник проектировщика / Н.П. Мельников. – М. : Стройиздат, 1980. – 267 с.
Саймондс, Д.О. Ландшафт и архитектура: пер. с англ. / Д.О. Саймондс. – М. : Стройиздат, 1965. – 194 с.
Хромов, Ю.Б. Ландшафтная архитектура городов Сибири и Европейского Севера / Ю.Б. Хромов. – Л. : Стройиздат, 1987. – 200 с.
Источники нтернет-ресурса
http://www.wise-travel.ru/europe/belarus/otzyv-768.html
http://www.outdoors.ru/foto/view.php?id=11272
http://foto.cheb.ru/foto/17032.htm
http://www.vznaki.com
Приложение
1 |
Въездной знак в виде фронтальной шрифтовой композиции
|
Рис. 19. Зеленодольск – пристань на р. Волга (Татария)
|
|
Рис. 20. Канск (Красноярский край)
|
|
Продолжение приложения
2 |
Фронтальная композиция. Отображение хозяйственной специфики города
|

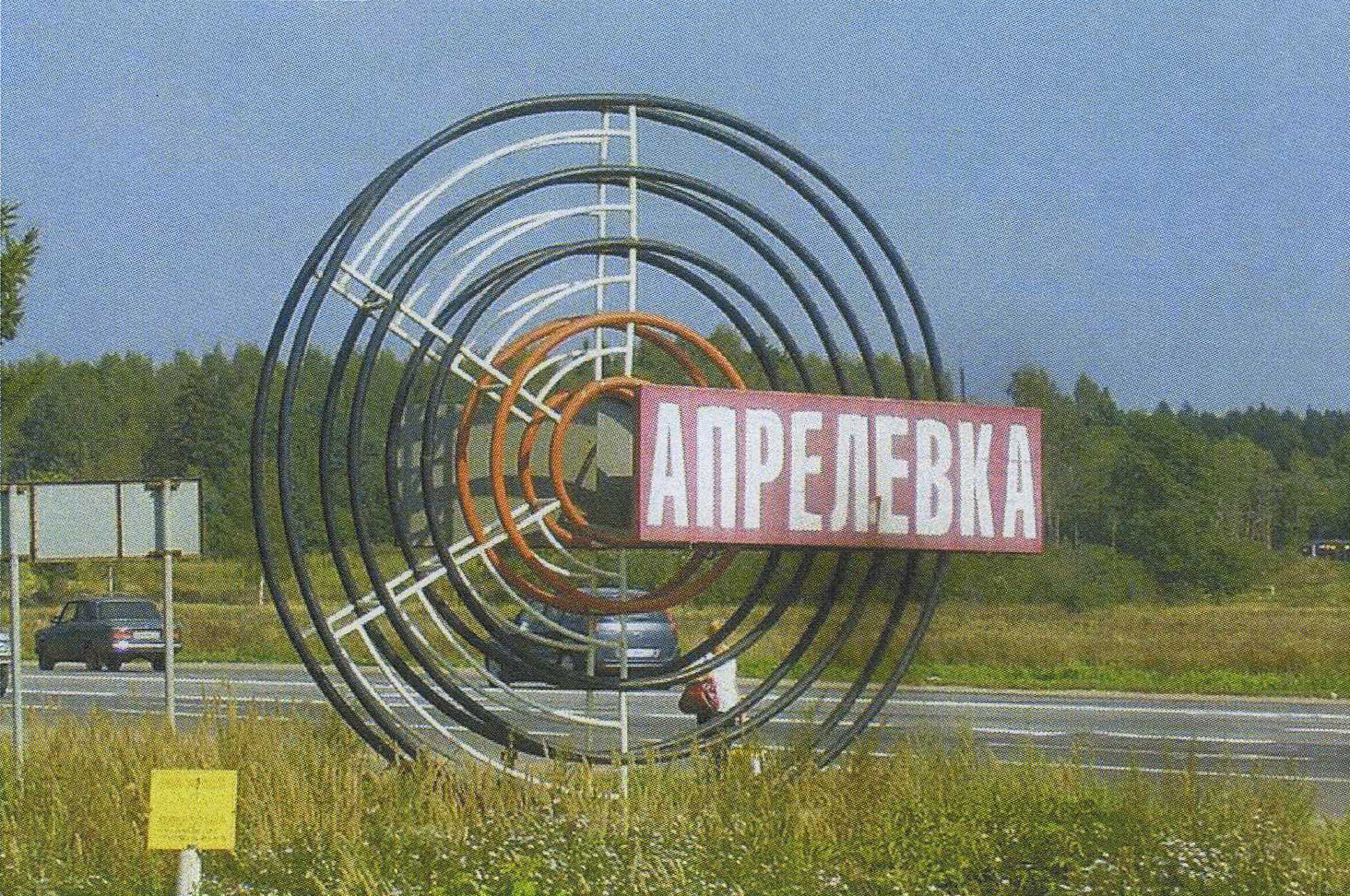

Рис. 21. Апрелевка – город, известный своим заводом, выпускающим грампластинки
|
|
Рис. 22. Томский Академгородок – город науки
|
|
Продолжение приложения
3 |
Фронтальная композиция. Отображение хозяйственной специфики города
|

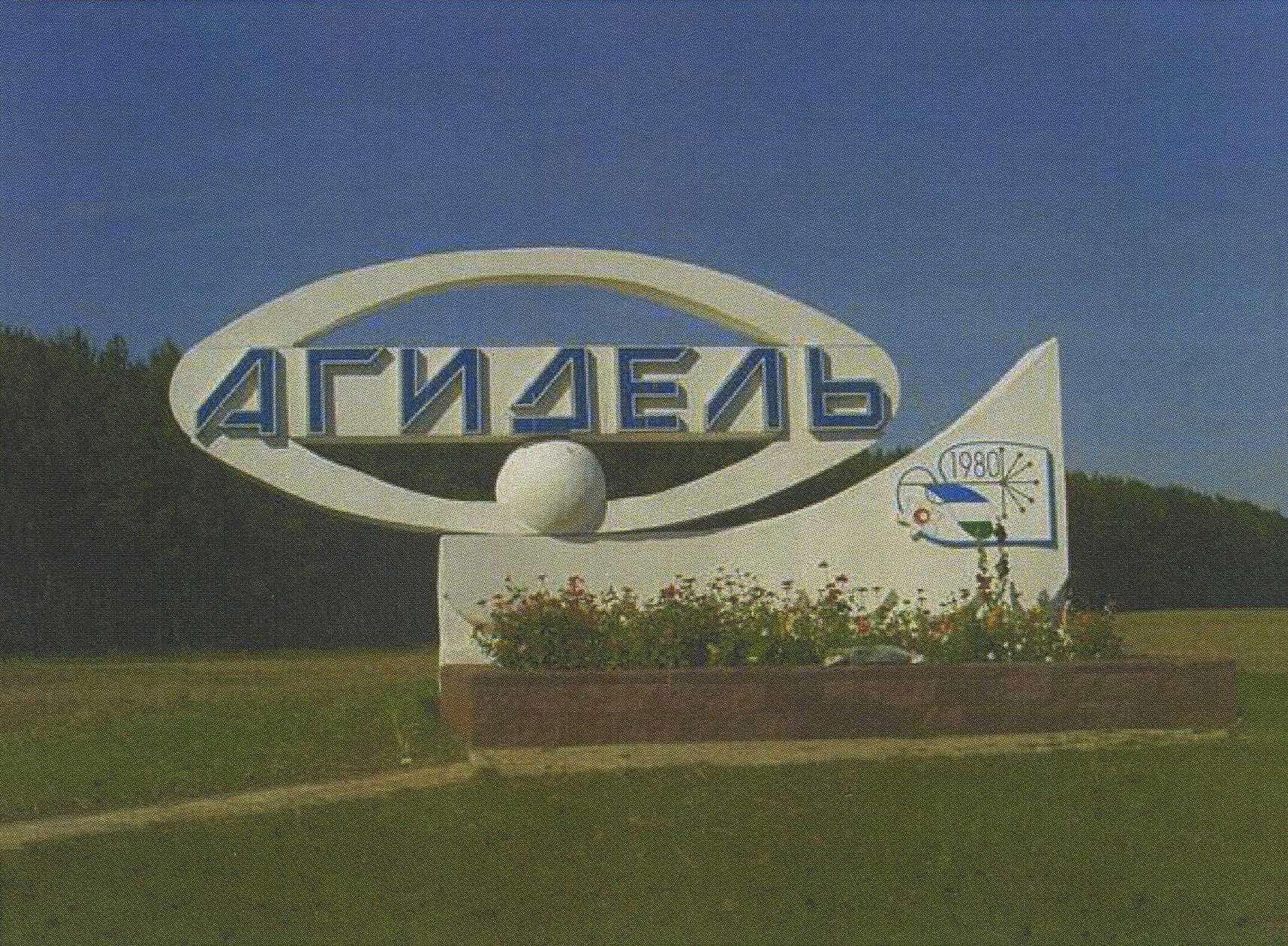

Рис. 23. Город Агидель (Башкирия) – производство строительных материалов
|
|
Рис. 24. Город Мирный (Якутия) – российский центр добычи алмазов
|
|
Продолжение приложения
4 |
Объемная композиция. Отображение хозяйственной специфики города
|
Рис. 25. Ступино – центр производства военной авиационной техники
|
|
Рис. 26. Ступино – центр производства военной авиационной техники
|
|
Продолжение приложения
5 |
Фронтальная композиция (название города + герб)
|

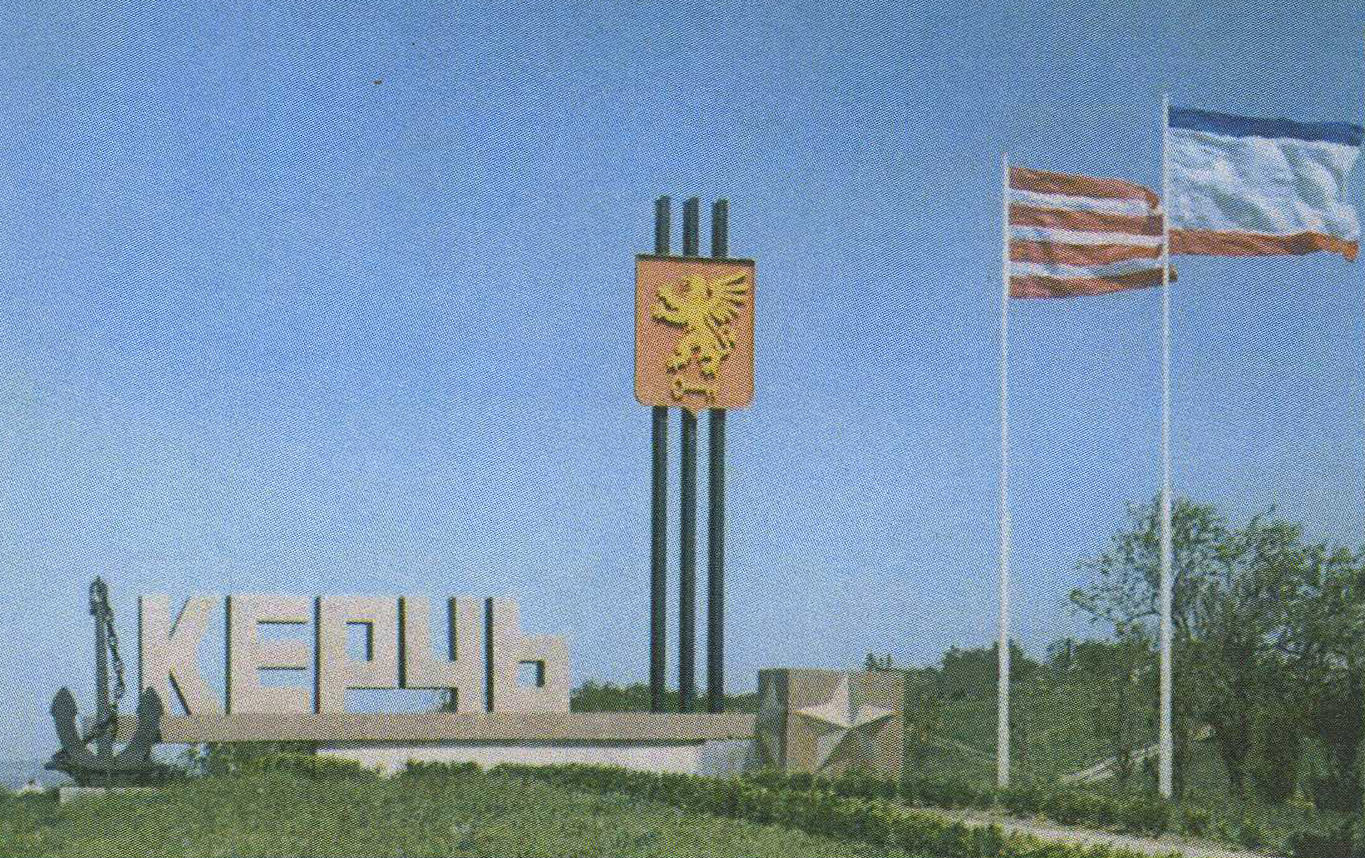

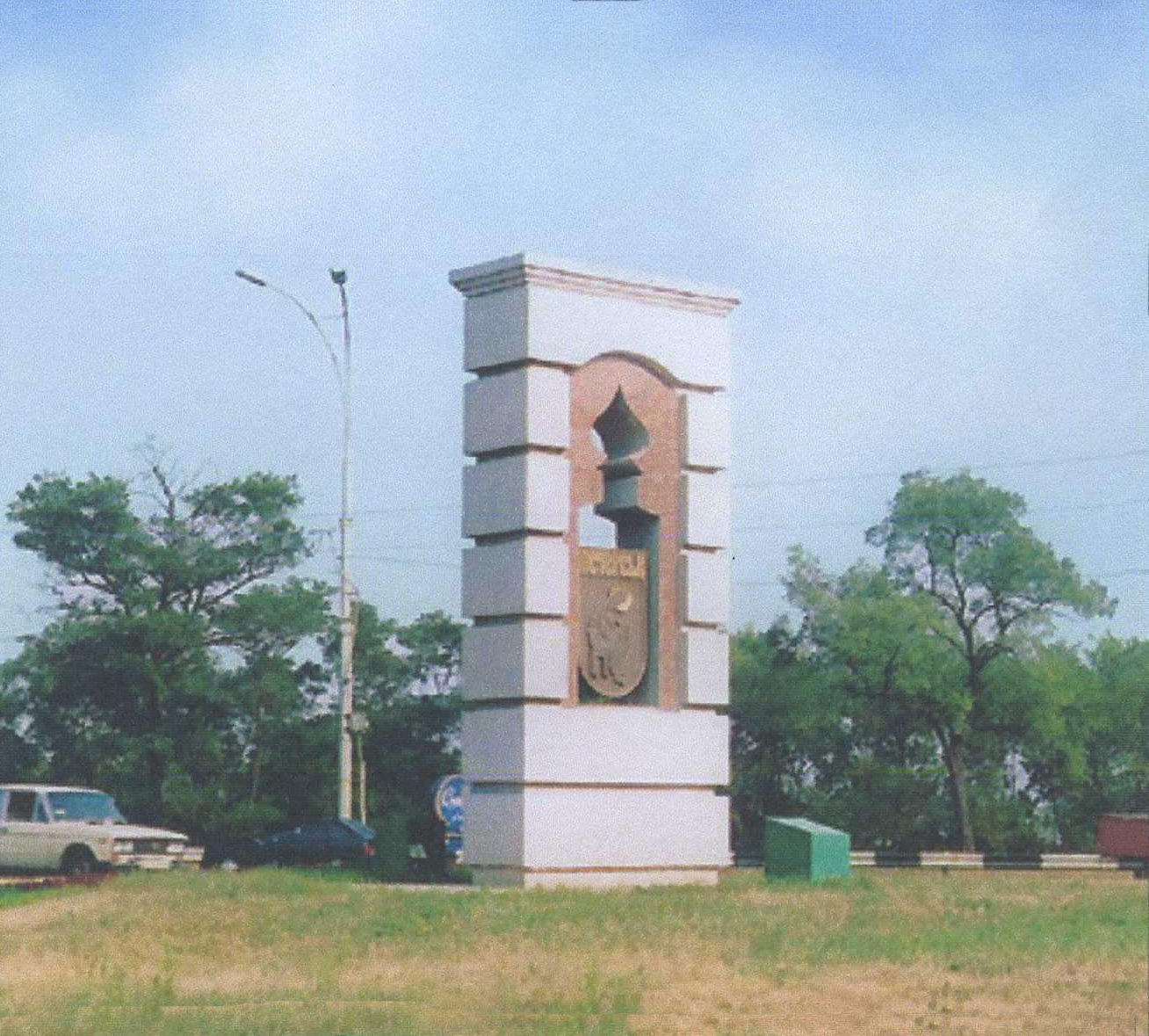

Рис. 27. Керчь (п-в Крым, Украина)
Рис. 28. Шуя (Ивановская область)
|
|
Продолжение приложения
6 |
Фронтальная композиция (название города + герб)
|
Рис. 29. Мариинск (Кемеровская область)
Рис. 30. Заславль (Московская область)
|
|
Продолжение приложения
7
|
Фронтальная композиция (название города + орден) |
Рис. 31. Въездной знак в г. Биробиджан, центр Еврейской АО
|
|
Рис. 32. Изображения орденов в композиции въездных знаков
|
|
Продолжение приложения
8 |
Абстрактная символика
|
Рис. 33. Въездной знак в г. Воткинск (Удмуртия)
|
|

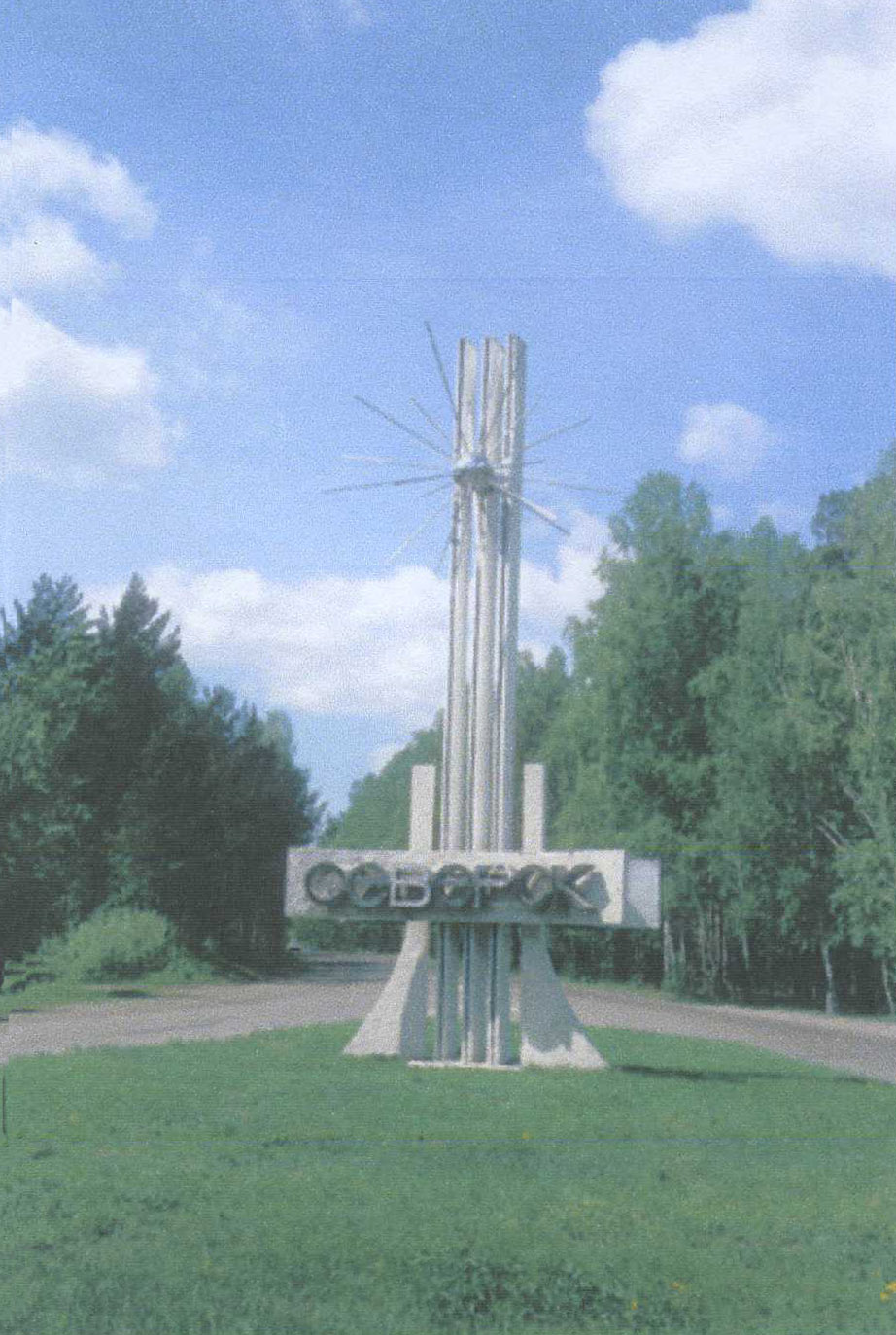

Рис. 34. Въездные знаки в г. Северск (Томская область) (слева) и в г. Кирсанов (Тамбовская область) (справа)
|
|
Продолжение приложения
9 |
Въездной знак в виде символической скульптуры
|
Рис. 35. Въездные знаки в г. Архангельск (слева) и в г. Владивосток (справа)
|
|
Рис. 36. Въездной знак в г. Руза (Московская область). Главный и боковой фасады
|
|
Продолжение приложения
10 |
Въездной знак с символикой промышленного производства
|
Рис. 37. Въездной знак на территорию Молдавской ГРЭС
|
|

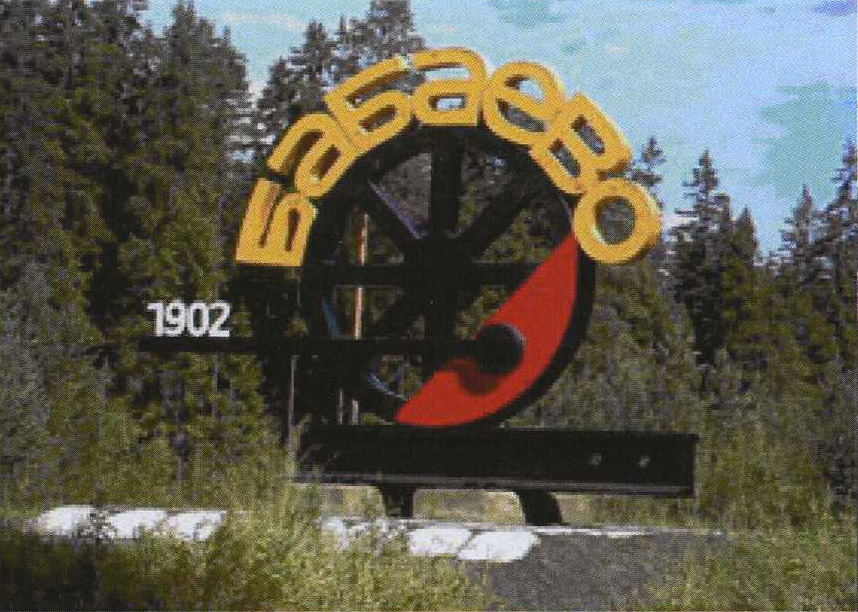

Рис. 38. Одно из направлений хозяйственной деятельности г. Бабаево (Вологодская область) – производство железнодорожного транспорта
|
|
Продолжение приложения
11 |
Знак при въезде в курортную зону
|
Рис. 39. Въездной знак в окрестности города-порта Ялта (п-в Крым, Украина)
Рис. 40. Въездной знак в г. Минеральные Воды (Ставропольский край). Аэропорт, железнодорожный узел (ветка на Пятигорск, Ессентуки, Кисловодск)
|
|
Продолжение приложения
12 |
Знак при въезде на территорию храма, музейного комплекса
|
Рис. 41. Знак при въезде на территорию Киево-Печерской лавры
|
|

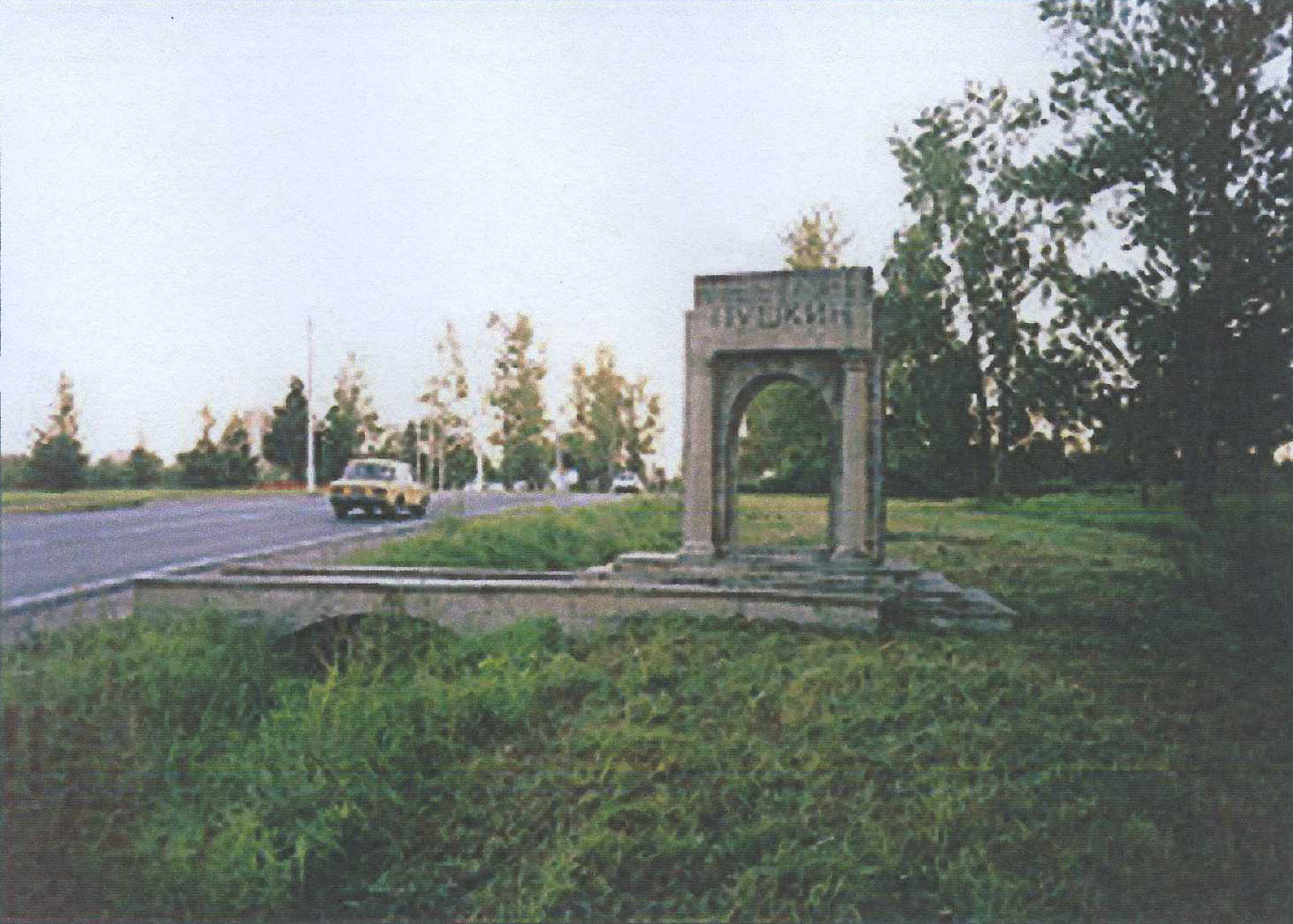

Рис. 42. Въездной знак в г. Пушкин (Ленинградская обл.)
|
|
Продолжение приложения
13 |
Въездной знак в виде круглой скульптуры
|
Рис. 43. Въездные знаки в виде монументальных скульптур: слева – г. Владикавказ (Северная Осетия), справа – г. Абакан (Хакасия)
|
|
Рис. 44. Въездные знаки в виде монументальных скульптур: слева – г. Сиврихисар (Турция), справа – Козельский лесхоз (Калужская область)
|
|
Продолжение приложения
14 |
Тематические фантазии
|
Рис. 45. Материалы творческих конкурсов на тему «Малые архитектурные формы»
|
|
Продолжение приложения
15 |
Проектные предложения профессиональных архитекторов
|

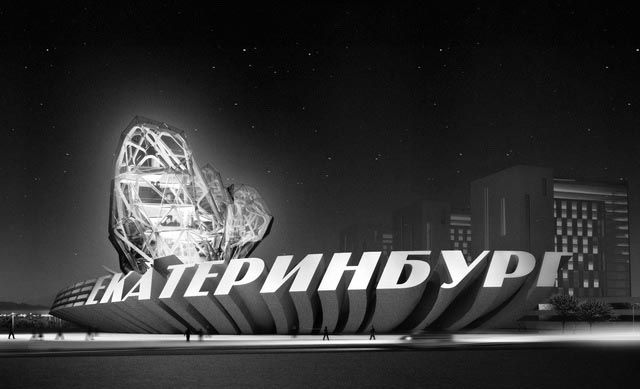

Рис. 46. Въездной знак в г. Екатеринбург по дороге из аэропорта «Кольцово». Конкурсный проект, 2008 г. Призовое место
|
|
Продолжение приложения
16 |
Проектные предложения профессиональных архитекторов
|

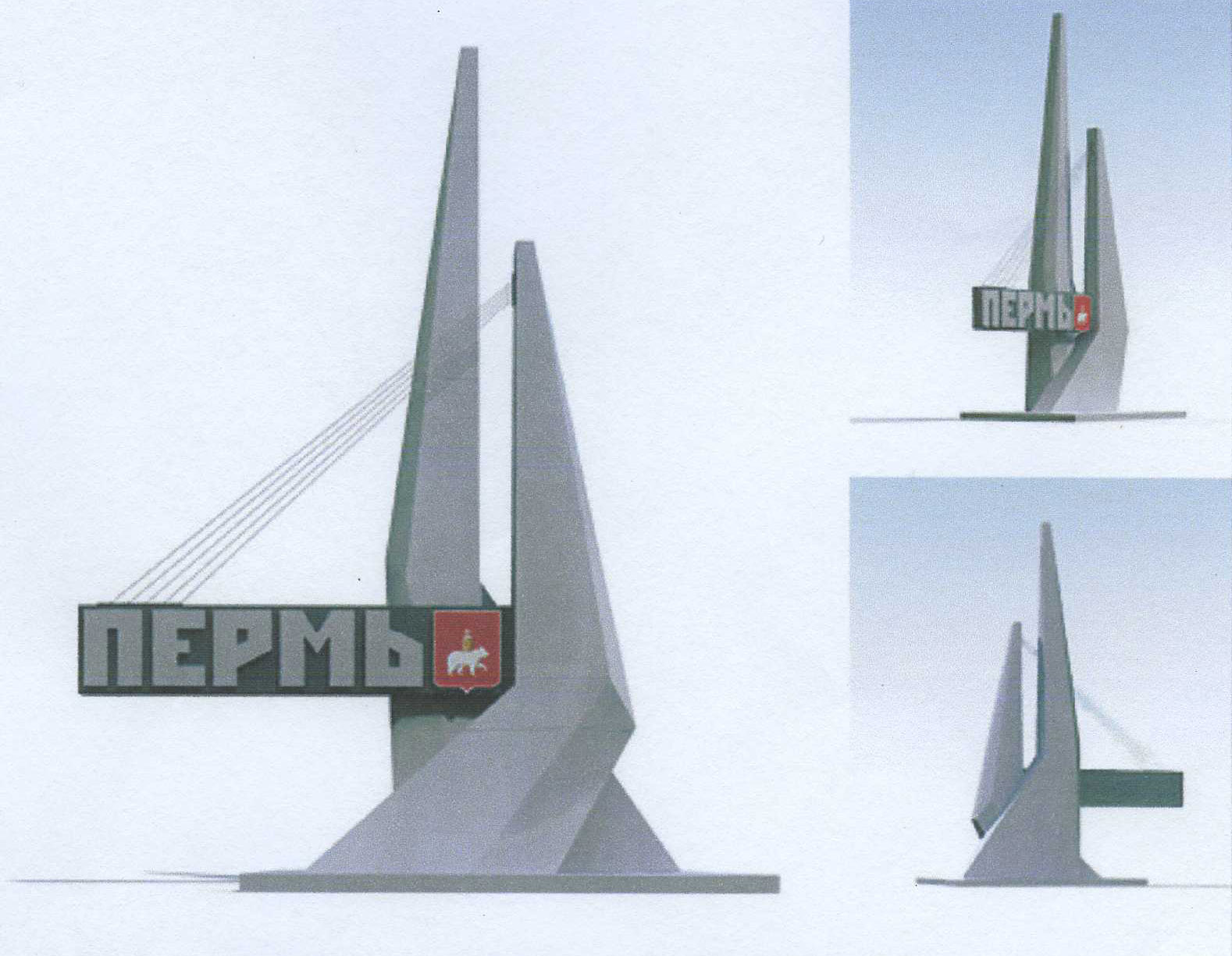

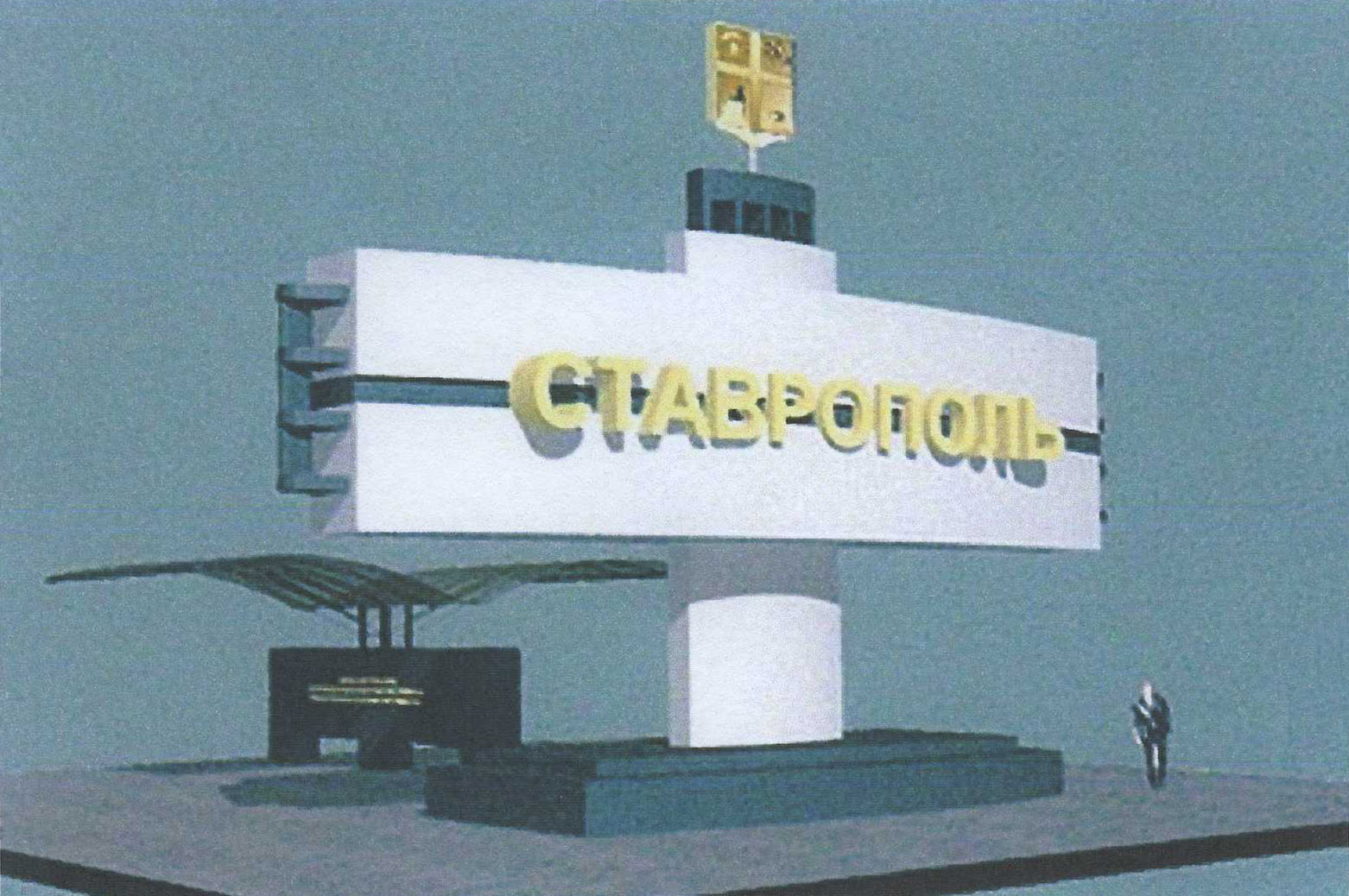

Рис. 47. Проекты въездных знаков «Ставрополь», «Пермь»
|
|
Продолжение приложения
17 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|

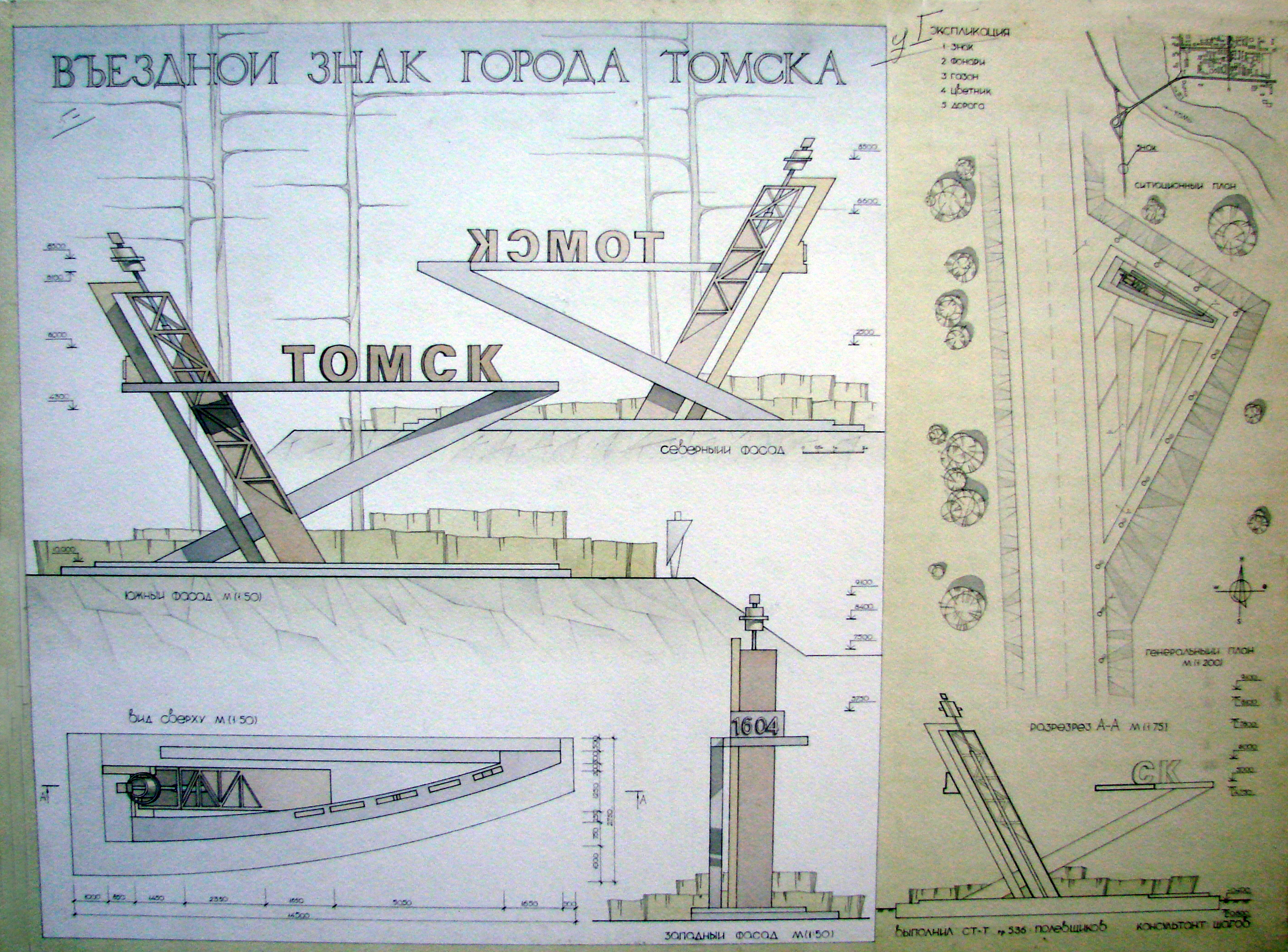

Рис. 48. Д.В. Полевщиков, гр. 536-1, конс. Н.В. Шагов. Въездной знак в г. Томск
|
|
Рис. 49. А.В. Дмитриева, гр. 526-1, конс. К.Х. Ахтямов. Въездной знак в ОЭЗ (Академгородок)
|
|
Продолжение приложения
18 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|

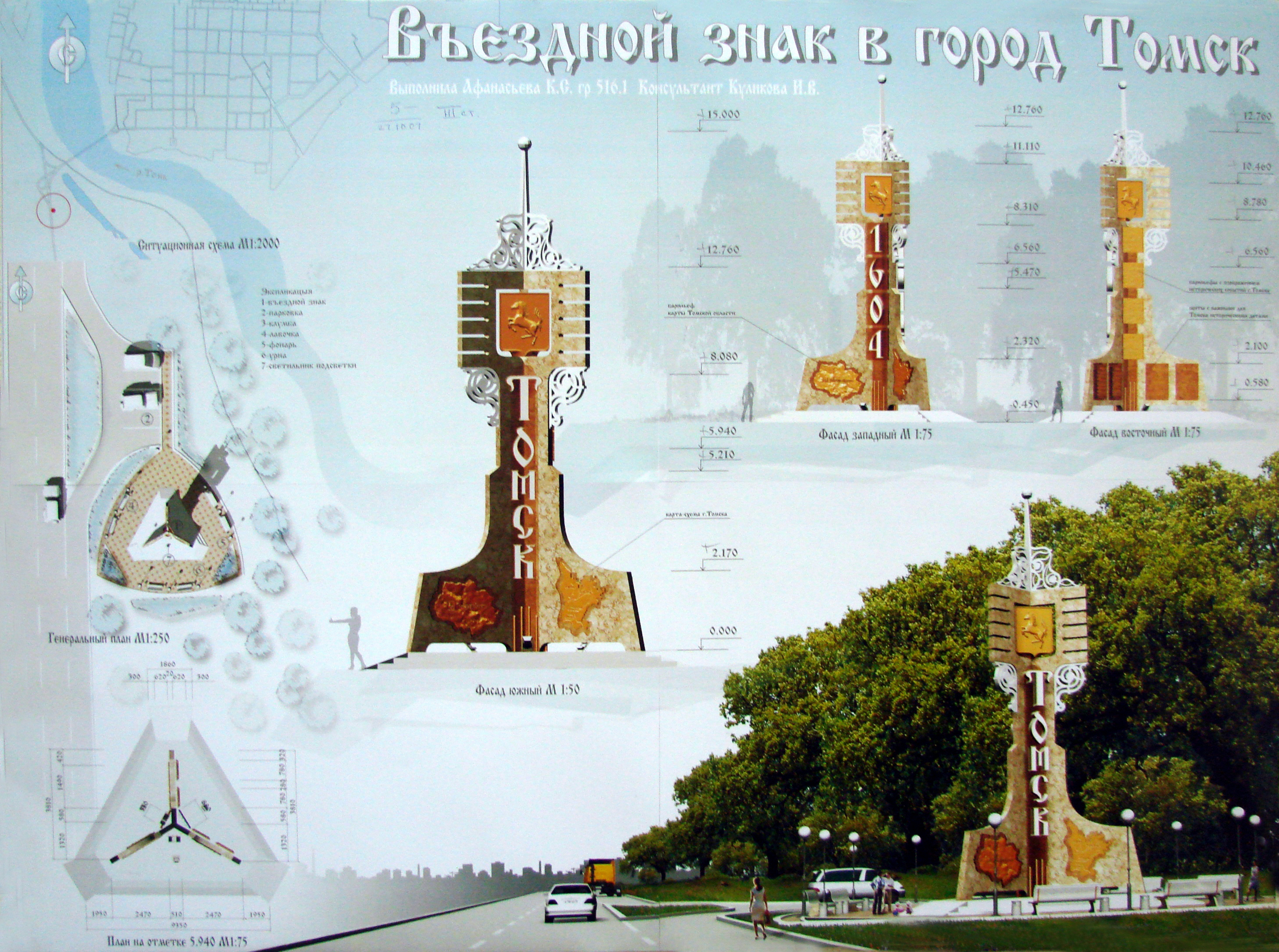

Рис. 50. К.С. Афанасьева, гр. 516-1, конс. И.В. Куликова. Въездной знак в г. Томск
|
|
Рис. 51. К.К. Разумникова, гр. 526-1, конс. А.Н. Башкирцева. Въездной знак в г. Томск
|
|
Продолжение приложения
19 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 52. Л.В. Бикетова, гр. 516-1, конс. Е.Н. Поляков. Въездной знак в ОЭЗ (Академгородок)
|
|
Продолжение приложения
20 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 53. М.В. Кострова, гр. 516-1, Конс. В.Г. Муленок. Въездной знак в ОЭЗ (Академгородок)
|
|
Продолжение приложения
21 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 54. А.Ю. Плотникова, гр. 526-1, конс. А.Н. Башкирцева. Въездной знак в г. Томск
|
|
Продолжение приложения
22 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 55. Н.В. Бутько, гр. 516-1, конс. Е.Н. Поляков. Въездной знак в ОЭЗ (Академгородок)
|
|
Продолжение приложения
23 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 56. Т.С. Приведенная, гр. 516-1, конс. И.В. Куликова. Въездной знак в г. Томск
|
|
Продолжение приложения
24 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 57. Т.В. Угольникова, гр. 516-1, конс. Е.Н. Поляков, И.В. Куликова. Въездной знак в г. Томск
|
|
Окончание приложения
25 |
Курсовые проекты студентов 2-го курса АФ ТГАСУ (осень 2007 г.)
|
Рис. 58. О.В. Гаврилова, гр. 536-1, конс. М.Б. Тельцов. Въездной знак в г. Томск
|
|
