Результаты компрессионных испытаний грунтов

Грунт	Давление Р, МПа	Полная деформация при данной нагрузке ∆h, мм	Изменение коэффициента пористости	Коэффициент пористости
1	2	3	4	5
Глина	0	0,00	0,00	= 1,100
	0,05			=
	0,2			=
Песок	0	0,00	0,00	= 0,800
	0,05			=
	0,2			=

Ход работы

1. Перенести показания индикаторов при Р = 0 в табл.15.

2. При давлении Р₁ = 0,05 МПа перед приложением второй ступени нагрузки снимаются и записываются в таблицу отсчеты по индикаторам. Эти же отсчеты дублируются в следующей строке при Р = 0,2 МПа. Все отсчеты берутся с точностью до 0,001 мм.

3. Прикладывается вторая ступень нагрузки в начале к образцу с глинистым грунтом, а затем (после 10-й минуты) к песчаному образцу. Для этого на подвеску рычага плавно опускаются гири массой 60 Н, т.е. давление доводится до Р₂ = 0,2 МПа и в этот момент замечается время по секундомеру.

4. Первый отсчет при давлении Р₂ = 0,2 МПа берется через 1 мин. одновременно по двум индикаторам двумя наблюдателями.

5. Одновременно с занесением в табл.15 отчетов по индикаторам заполняются все остальные графы. В графу 5 вносятся среднеарифметические значения из показаний двух индикаторов.

Для получения величины деформации во времени от второй ступени давления Р = Р₂ – Р₁ = 0,15 МПа (графа 6) нужно из каждого полученного значения вычитать среднее значение деформаций при Т = 0.

При Р = 0,2 МПа и Т = 0 деформации S = 0. Для получения полной деформации при каждой величине давления (графа 7) нужно от среднего значения отсчетов при Р = 0 (в этот момент деформации S = 0) последовательно вычесть средние значения при Р₁ = 0,05 МПа и при Р₂ = 0,2 МПа в момент окончания опыта.

Нужно иметь в виду, что от второй ступени давления деформации глинистого грунта не успевают завершиться, и величина деформации, полученная при окончании опыта, условно принимается за полную.

6. По данным табл.15 (графы 1 и 7) заполняется табл.16. При этом начальные коэффициенты пористости (при Р = 0) принимаются для глины = 1,100, а для песка = 0,800. Все вычисления производятся с точностью до тысячных знаков.

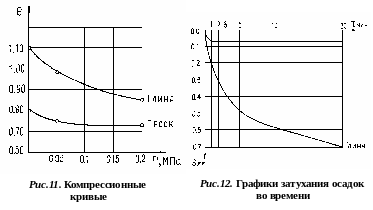

7. По данным табл.16 строятся компрессионные кривые для песчаного и глинистого грунта (рис.11). При построении принять: масштаб для S в 1 см – 0,1 мм; масштаб для Т в 1 см – 2 мин. По вертикальной оси за начало координат принять = 0,600.

8. По данным табл. 15 строятся кривые нарастания деформаций во времени от второй ступени нагрузки (рис.12):

масштаб для S в 1 см – 0,1 мм;

масштаб для Т в 1 см – 2 мин.
