2. Пространственный каркас здания

   1. Исходные данные

При формировании исходных параметров модели сооружения (рис.1.1) нужно учитывать такие особенности:

• конфигурация рамы имеет вертикальную плоскость симметрии,

которая проходит по середине поперечника рамы;

• все элементы рамы выполнены из железобетона (класс В 17,5);

• вертикальные элементы (стойки) имеют одинаковое прямоугольное сечение с соответствующими геометрическими размерами и ориентацией местных координатных осей X1,Y1,Z1;

• горизонтальные элементы (ригеля) имеют одинаковое тавровое сечение с соответствующими геометрическими размерами, но разное расположение полки тавра (в нижних ригелях полка тавра расположена снизу, а в верхних ригелях - сверху);

• все стойки рамы закрепляются к опорной горизонтальной поверхности сферическими неподвижными шарнирами;

• Во всех промежуточных узлах элементы рамы жестко соединяются между собой;

• Внешняя нагрузка рамы задана в виде одной горизонтальной (параллельно оси Х) узловой сосредоточенной силы в узла С.

2. Задание

Для предложенной схемы загруженной рамы с помощью системы SCAD необходимо решить такие задачи:

• сформировать ее расчетную пространственную стержневую конечно-элементную модель;

• Определить НДС модели от заданной нагрузки;

• Визуализировать на экране монитора компоненты определенного НДС модели;

3. Алгоритм решения задачи

   1. Запуск вычислительного комплекса SCAD

Для запуска вычислительного комплекса «дважды щелкните» на пиктограмме SCAD for Windows. На экране появится диалоговое окно SCAD. Для продолжения процедуры запуска необходимо нажать кнопку ОК, после чего на экране появится окно Structure CAD

-11-

(значения параметров модели, их размерность, а также команды, пункты меню и т.д. которые необходимо ввести или выбрать, отмечены тут и далее в тексте жирным шрифтом).

Рис 1. Исходные данные

2. Создание нового проекта

Для создания нового проекта установим курсор мыши на кнопку (рис.2). На экране появляется диалоговое окно Новый проект (Рис.3), в котором необходимо задать информацию о данном проекте в позициях Наименование (ВСГУТУ), Организация (ПГС), Объект (Пространственная рама). Тип расчетной схемы (5-Система общего вида) выбираем из списка Тип схемы.

-12-

Рис 2. Создание нового проекта

Для сохранения введенных данных о новом проекте курсор подводится к кнопке ОК в рассматриваемом диалоговом окне и нажимается левая кнопка мыши. При этом на экран будет выведено окно Создание нового проекта SCAD (рис.4).

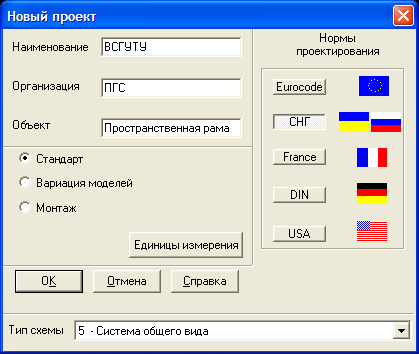

Рис. 3. Создание нового проекта

-13-

Рис.4. Сохранение проекта

Дерево проекта включает четыре раздела первого уровня: Исходные данные, Расчет, Результаты и Конструирование (рис.5).

В первую очередь необходимо войти в раздел Исходные данные и открыть название раздела второго уровня Расчетная схема.

Для начала работы по созданию расчетной схемы, курсор подводится к пиктограмме с названием Расчетная схема и нажимается левая кнопка мыши.

-14-

Рис.5 Дерево проекта

В результате откроется рабочее окно по созданию расчетной схемы, в котором имеется шесть функциональных разделов (их названия отмечены внизу информационной панели). Каждому разделу

-15-

соответствует своя инструментальная панель с рабочими кнопками.

Сначала окно откроется с активной инструментальной панелью раздела Управление.

Одновременно в окне появятся две подвижные инструментальные панели: Фильтры отображения и Визуализации. Можно изменить размеры сторон этих панелей и сделать их удобными для размещения в поле окна вместе с расчетной схемой.

Панели видны только в том случае, если на инструментальной панели раздела Управление соответственно нажаты кнопки и .

Рис. 6 Рабочее окно программы
