Рама амортизационная ра–6 серия 2

Рама амортизационная РА-6 серия 2 предназначена для установки на нее блока усилителей БУ-12 серия 2 и соединяет через переходные жгуты блок усилителей БУ-12 серия 2 с остальными и блоками системы.Внешний вид амортизационной рамы РА-б серия 2 приведен на рис. 8.

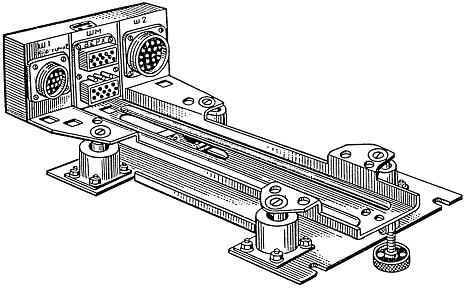

Рис.8 Рама амартизационная РА–6 серия 2

Коррекционный механизм км-2 серия 1 Назначение

Коррекционньый механизм КМ-2 серия 1 (рис.9) предназначен:

– для воспроизведения углового положения условной оси чувствительности индукционного датчика относительно горизонтальний составляющей напряженности магнитного поля Земли;

– для компенсации девиации;

– для компенсации методических и инструментальных погрешностей магнитного корректора;

– для формирования и выдачи магнитного (или истинного) курса в систему;

– для работы в качестве задатчика курса.

Условия эксплуатации

Коррекционный механизм КМ-2 серия 1 может эксплуатироваться в следующих условиях:

– при воздействии вибрации в диапазонах частот и виброускорений

с амплитудой смещения 1,0 мм…………………….………………………...от 5 до 30 Гц

с амплитудой смещения 0,5 мм.........................................................................от 30 до 60 Гц

с перегрузкой от ускорения 5g………………………...……………..………от 60 до 300 Гц

– при воздействии ударного ускорения при частоте ударных импульсов

40–80 ударов в минуту.............................................................................................................до 12 g

Технические данные

Погрешность в режиме МК………………………......………….…………….не более 30'

Скорость отработки первого канала…………………..........................не менне 3,5 градус/с

Рабочая частота канала ИД – КМ..................................................................................4,5 кГц

Нестабильность роботы в диапазоне температур окружающего

воздуха от +60 до -60°С..........................................................................................не более 25'

Компенсация полукруговой девиации по каждому коэффициенту................................ 8°

Компенсация погрешности от ускорения Кориолиса до скорости........................2500 км/ч

Устранение четвертной девиации и инструментальной погрешности (лекальный устройством)............................................................................................................................... 1,5°

Компенсация установочной погрешности в пределах...................................................... 5°

Точность выдачи контрольного угла 315° (схемой контроля)...................................... 10°

Напряжения питания:

– постоянного тока......................................................................................................27 2,7 В

– переменного тока..................................................................................36 -3,6+1,8 400 8Гц

Ввод угла магнитного склонения или угла начальной выставки (ЗК) кремальерой ввода склонения................................................................................................................................... 360°

Масса...................................................................................................................не болееЗ,75кг

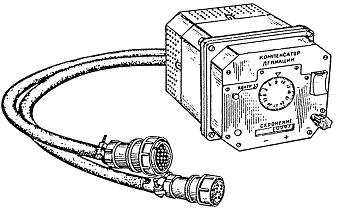

Рис.9 Коррекционный механизм КМ–2 серия 1
