5.2 Оформление списка литературы

Список литературы начинается с заголовка «Список литературы» или «Литература», располагаемого симметрич­но тексту. Литература записывается в алфавитном порядке по фамилии автора или названию источника (СниП, ГОСТ, ОСТ и т. п.).

Список литературы оформляется по следующим прави­лам:

1 Автор (Фамилия, инициалы), точка. Если автора два или три, они перечисляются через запятую. Если более трех, то указывают, лишь первого, а вместо остальных ставят « и др.».

2 Наименование произведения (с прописной буквы, без сокращений, кавычек), точка, тире.

3 Место издания (с прописной буквы), точка, двоето­чие. Москва, Ленинград, Санкт - Петербург - сокращенно (М., Л., СПб.), название остальных города полностью.

4 Наименование издательства (с прописной буквы без кавычек), запятая.

5 Год издания, точка, тире (если есть указание стра­ниц), страницы с прописной буквы, сокращенно, точка.

Слово «год» не пишут ни полностью, ни сокращенно.

Например: Куликов В.П. Стандарты инженерной графики. Учебное пособие. – М.: Форум, 2009.-240с.

Ссылки в тексте на использованный источник необхо­димо приводить в квадратных скобках, указывая порядковый номер источника по списку литературы.

Ссылки в тексте на стандарты, строительные нормы и правила другие нормативные документы даются на документ в целом или на его разделы.

Например:

Проект производства работ, разрабатывается в соответствии с требованиями СНиП 3.01.01 – 85*.

5.3 Оформление схем, иллюстраций, таблиц, приложений

Схемы и иллюстрации (графики, диаграммы) выполняются для пояснения из­лагаемого текста и могут располагаться по тексту, в конце его и в приложении.

На все иллюстрации должны быть даны ссылки в тексте.

Выполняются схемы и иллюстрации чернилами черного цвета. Если их больше одной, то они должны иметь нумера­цию сквозную в пределах всего текста пояснительной записки.

Иллюстрации нумеруются арабскими цифрами порядковой нумерацией в пределах всей пояснительной записки. Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например: Рисунок 1.1

При ссылках на иллюстрации следует писать «... в соответствии с рисунком 2» при сквозной нумерации и « ...в соответствии с рисунком 1.2» при нумерации в пределах раздела. Пояснительные данные помещают под иллюстрациями.

Например:

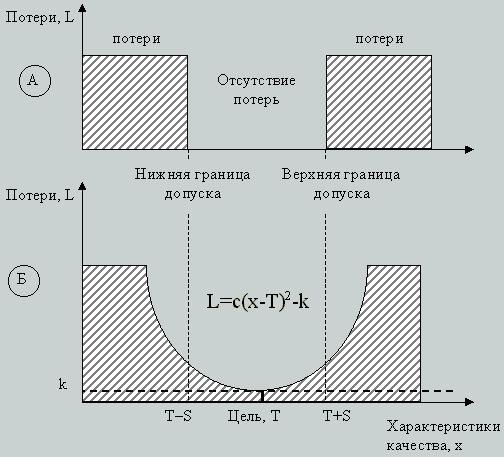

Рисунок 1 - Квадратичная функция потерь Тагути:

где А – традиционный взгляд; Б – взгляд Тагути, L – потери; c – коэффициент затрат; x – характеристики качества; T – целевой показатель; S – допустимый предел.

Таблицу следует располагать в записке непосредственно после текста, в котором она упоминается впервые или на следующей странице.

На все таблицы в записке должны быть ссылки.

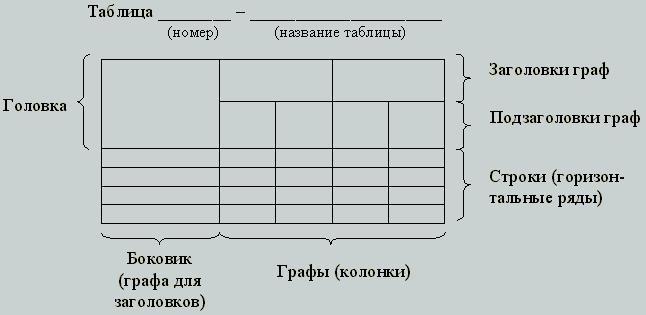

Таблицы следует нумеровать арабскими цифрами сквозной нумерацией. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Например, «Таблица 4.1» или «Таблица В. 1», если она приведена в приложении. Если в документе одна таблица, она должна быть обозначена «Таблица 1». Номер таблицы помещается в левом углу после слова «Таблица», которое пишут в левом верхнем углу.

Заголовок таблицы пишется на этой же строке через дефис. Заголовок начинается с прописной буквы и не подчеркивается. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

При переносе таблицы на другой лист заголовок помещают только над первой частью, а головку таблицы повторяют и в левом верхнем углу пишут: «Продолжение таблицы» с указанием номера таблицы.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Головка таблицы должна быть отделена линией от остальной части таблицы.

Графы «Номер по порядку» и «Единицы измерения» в таблицу включать не допускается.

Нумерацию граф и строк дают только в том случае, если на них необходимо давать ссылки.

Заголовки граф и строк таблицы следует писать с про­писной буквы, в конце - точки не ставят.

Высота строк таблицы должна быть не менее 8 мм.

Например:

Таблица 3.1- Проволочные сита, принятые в РФ, США и Англии

РФ ГОСТ 3584-73				США		Англия
Номер сетки	Размер стороны ячейки в свету, мм	Диаметр проволоки, мкм	Примерное число, меш	Номер сетки	Размер стороны ячейки в свету, мм	Номер сетки	Размер стороны ячейки в свету, мм

Продолжение таблицы 3.1
РФ ГОСТ 3584-73				США		Англия
Номер сетки	Размер стороны ячейки в свету, мм	Диаметр проволоки, мкм	Примерное число, меш	Номер сетки	Размер стороны ячейки в свету, мм	Номер сетки	Размер стороны ячейки в свету, мм

Материал, дополняющий текст документа, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и т.д.

Приложения оформляют как продолжение данного документа на последующих его листах. В тексте документа на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте документа. Каждое приложение следует начинать с нового листа с указанием наверху посередине листа слова «Приложение» и его обозначения.

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, И, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность. Если в документе одно приложение, оно обозначается «Приложение А ». Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц. Приложение, выполненное на листе большого формата, считается за один лист. Все приложения должны быть перечислены в содержании документа с указанием их обозначений и заголовков.

Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения.

Иллюстрации и таблицы нумеруют в пределах каждого приложения (например: рисунок А.1, таблица А.1). Если приложение располагают на нескольких листах, то на каждом последующем листе следует писать «Продолжение приложения А».
