Контрольне завдання № 11
Принципиальная схема измерителя
Алгоритм выполнения программы
Листинг программы
DJNZ R0,M1
mov A,@R1
M3: dec R1
add A,@R1
jc M2
M4:
DJNZ R3,M3
mov P0,A
mov P0,R2
mov R0,#04h
mov R3,#03h
mov TL,#00h
mov TCON,#12h
RETI
M1:
mov@R1,P1
INC R1
CLR P30
SETB P30
RETI
M2:
inc R2
clr C
jmp M4
Расчет минимально возможного времени выполнения одного измерения
;
– количество тактов необходимых
для проведения одного измерения;
– минимально возможное
время выполнения одного
измерения.

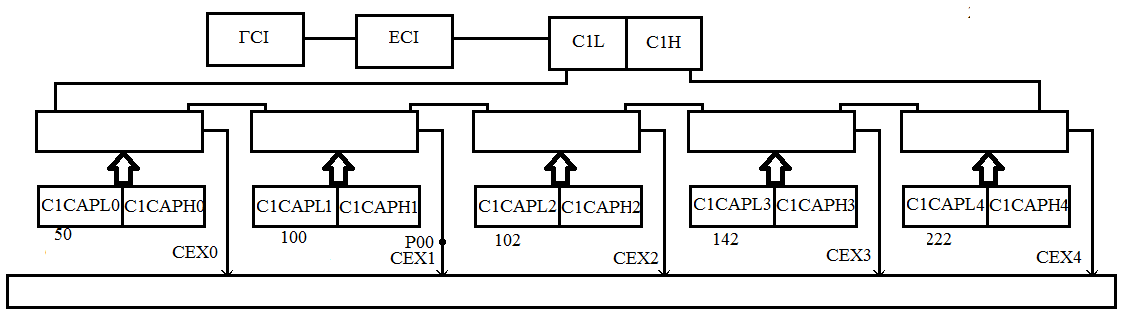

Контрольне завдання № 12

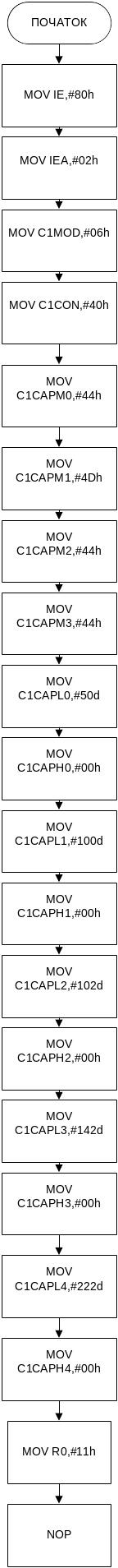

Основна програма:

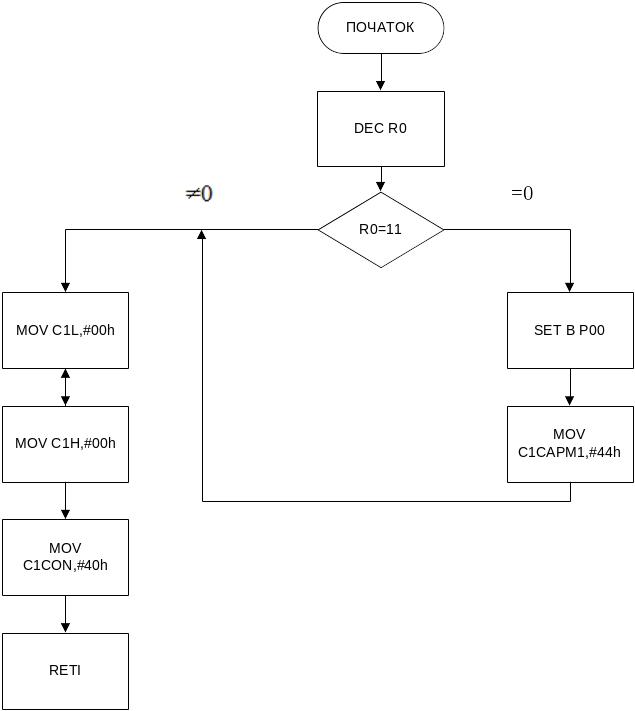

Підпрограма:
Org 0000h
Mov IE,#80h
Mov IEA,#02h
Mov C1MOD,#06h
Mov C1CON,#40h
Mov C1CAPM0,#44h
Mov C1CAPM1,#4Dh
Mov C1CAPM2,#44h
Mov C1CAPM3,#44h
Mov C1CPL0,#50d
Mov C1CPH0,#00h
Mov C1CPL1,#100d
Mov C1CPH1,#00h
Mov C1CPL2,#102d
Mov C1CPH2,#00h
Mov C1CPL3,#142d
Mov C1CPH3,#00h
Mov C1CPL4,#222d
Mov C1CPH4,#00h
Mov R0,#11d
NOP
Org 0023h
DEC R0
DJNZ R0,M1
SET B P00
Mov C1CAPM1,#44h
Jmp M1
M1: Mov C1L,#00h
Mov C1H,#00h
Mov C1CON,#40h
RETI
Контрольне завдання № 13

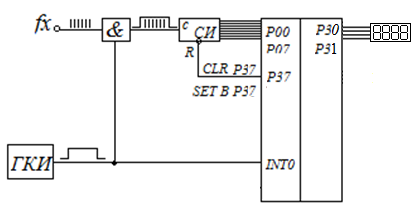

Принципова схема:
Алгоритм
програми:
Основна програма:
DJNZ R0, M1
Mov A, @R1
M1:
Mov @R1,P0
INC R1
CLR P37
SET B P37
RETI
M3:
DEC R1
ADDA,@R1
JC M2
M2:
INC R2
CLR C
JMP M4
M4:
Djnz R3,M3
Mov SBUF,A
Scon,#00h
Mov SBUF,R2
Mov R0,#8d
Mov R3,#7d
RETI

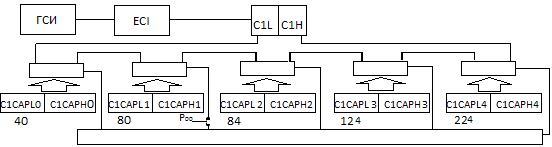

Контрольне завдання № 14

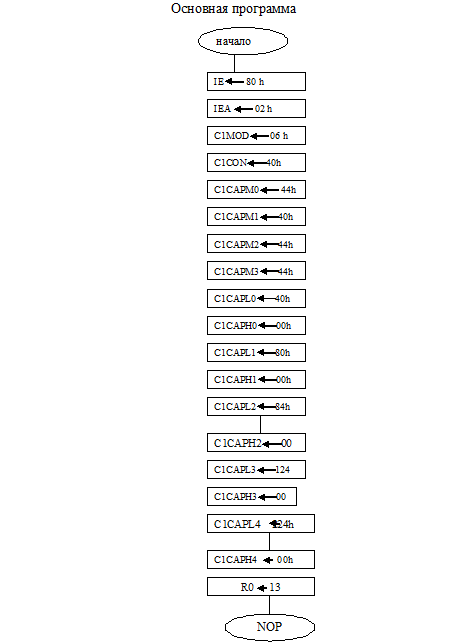

I – этап
Org 000h
Mov IE, #80h
Mov IEA, #02h
Mov C1MOD, #06
Mov C1CON, #40h
Mov C1CAPM0, #44h
Mov C1CAPM1, #40h
Mov C1CAPM2, #44h
Mov C1CAPM3, #44h
Mov C1CAPL0, #40d
Mov C1CAPH0, #00h
Mov C1CAPL1, #80d
Mov C1CAPH1, #00h
Mov C1CAPL2, #84d
Mov C1CAPH2, #00h
Mov C1CAPL3, # 124d
Mov C1CAPH3, #00h
Mov C1CAPL4, # 224d
Mov C1CAPH4, #00h
Mov R0, #13
NOP

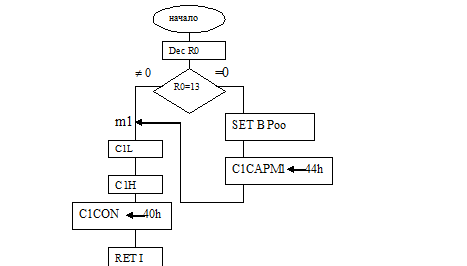

Org 0023h
DJNZ R0, m1
m1: mov C1L, #00h
mov C1H, #00h
mov C1CON, #40h
RET I
SET B P00
Mov C1CAPM1, #44h
jmp m1

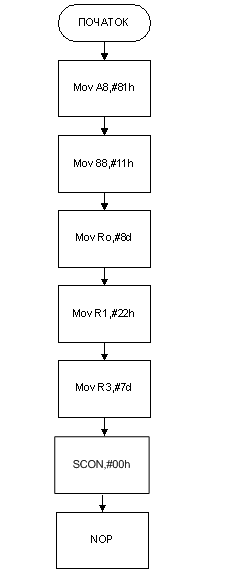

Контрольне завдання № 15
Начало
IE
81h
TMOD 0Bh
TCON 11h
R0 8
R1 22
R2 7
NOP
Начало
DEC R0
R0=8
=0
mov@R1, TL0
mov@R1, TL0
TL0
00h
A @R1
INC R1
DEC R1
TCON 11h
ADD A, @R1
RET I
C
“1” “0”
INC R2
DEC R2
CLR C
LJMP m4
R2=7
JMP m3
Mov P0, A
Mov P1, R2
R0 8
R2 7
TL0 00h
RET I
Программа
org 0000h
mov A8,#81h
mov 89,#0Bh
mov 88,#11h
mov R0,#8d
mov R1,#22h
mov R2,#7d
NOP
Подпрограмма
org 0003h
DJNZ R0,m1
mov A, @R1
m3:
dec R1
ADD A, @R1
jc m2
m4:
DJNZ R2,m3
mov P0, A
mov P1, R2
mov R0, #8h
mov R2, #7h
mov TL0, #00h
mov TCON, #11h
RET I
m1:
mov @R1, TL0
mov TL0, #00h
INC R1
mov TCON, #11h
RET I
m2:
INC R2
CLR C
LJMP m4
