Контрольне завдання № 4
1. Принципиальная схема

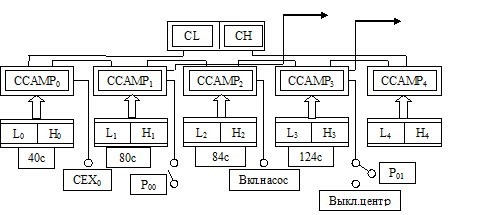

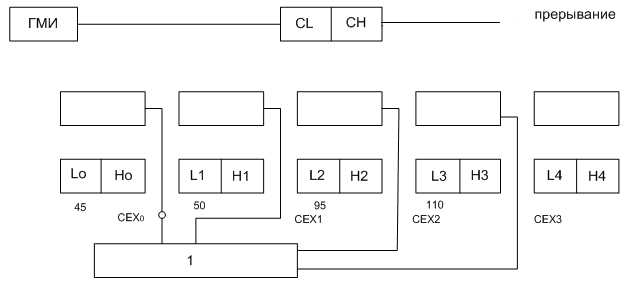

2. Функциональная схема
Режим 0. В этом режиме имеет место 13-разрядный счетный регистр , в котором регистр ТНх работает как 8-разрядный счетчик, а регистр TLx используется как 5-битный предделитель.

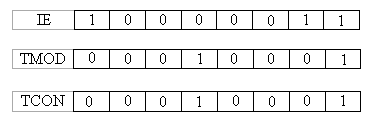

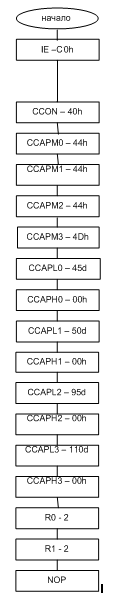

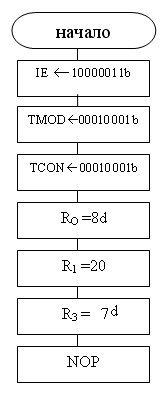

Блок-схемы программы
Программа:

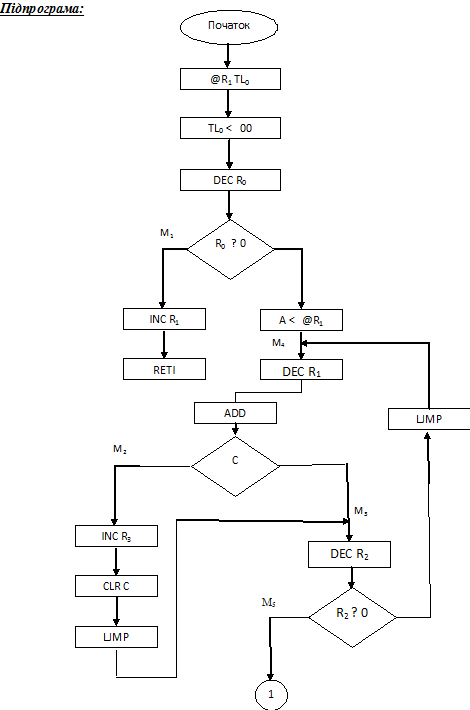

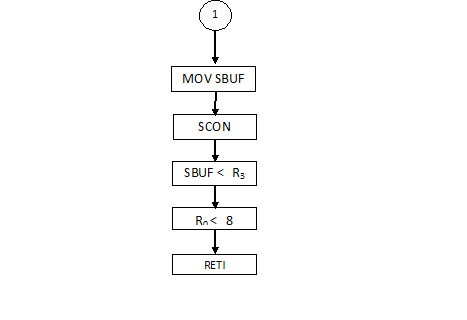

Подпрограмма:
Контрольне завдання № 5
Блок-схема
Алгоритм подпрограммы обработки прерывания
Алгоритм
основной программы
Листинг программы:
org 0000h
mov A8,#С0h
mov CMOD, #06h
mov CCON, #40h
mov CCAPM0, #44h
mov CCAPM1, #4Dh
mov CCAPM2, #44h
mov CCAPL0, #40d
mov CCAPH0, #00h
mov CCAPL1, #80d
mov CCAPH1, #0h
mov CCAPL2, #84d
mov CCAPH2, #00h
mov CCAPL3, #124d
mov CCAPH3, #00h
mov CCAPL4, #224d
mov CCAPH4, #00h
mov R0, #13d
NOP
Org 0003h
DJNZ R0,m1
mov P00, #01d
mov CCAPM1, #44h
m1:
mov CL, #00h
mov CH, #00h
mov CCON, #00h
RETI
Контрольне завдання № 6

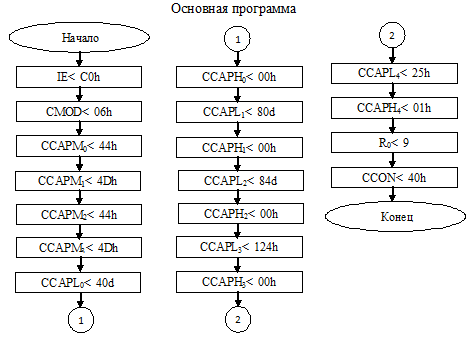

Основная программа Подпрограмма обработки прерываний
MOV A8,#C0h JZ P00, M1
MOV D9,#06h DJNZ P0, M2
MOV DA,#44h CLR P00
MOV DB,#4Dh MOV DB,#44h
MOV DC,#44h LJMP M2
MOV DD,#4Dh
MOV EA,#40d Метка 1: Метка 2:
MOV FA,#00d MOV DD,#44h MOV E9,#00h
MOV EA,#80d CLR P01 MOV F9,#00h
MOV FB,#00d MOV EC,#96d MOV CCON,#40h
MOV EC,# 84d MOV FC,#00h RETI
MOV FC,#00d MOV ED,#136d
MOV ED,#124d MOV FD,#00h
MOV FD,#00d RETI
MOV EE,#25h
MOV FE,#01h
MOV R0,#09d
MOV D8,#40h
Контрольне завдання № 7
Контрольне завдання № 8
Контрольне завдання № 9

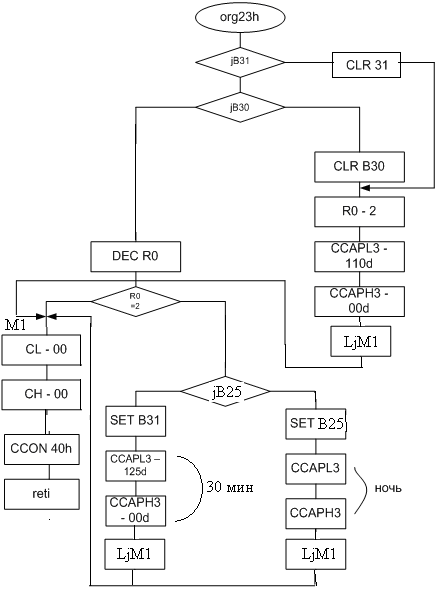

Алгоритм выполнения подпрограммы

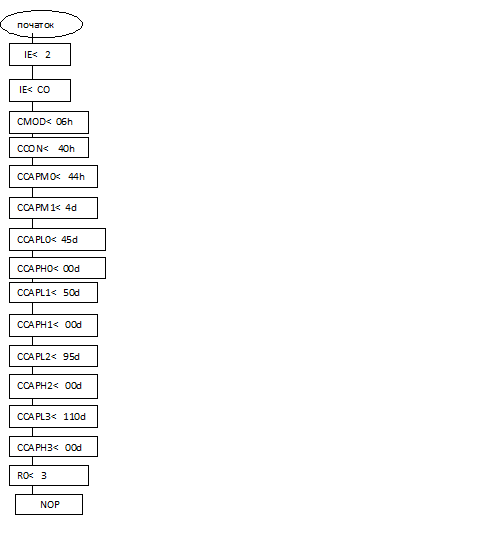

Алгоритм выполнения основной программы

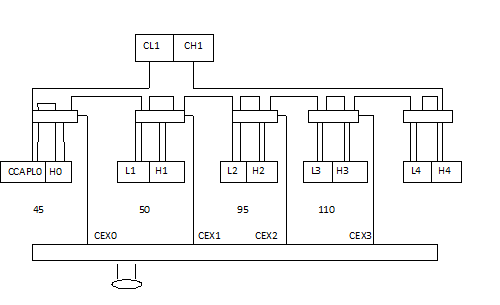

Листинг программы
org 0000h
mov IE, #COh
mov CMOD,#06h
mov CCON,#40h
movCCAPM0,#44h
mov CCAPM1,#4d
movCCAPL0,#45d
movCCAPH0,#00d
mov CCAPL1,#50d
mov CCAPH1,#00d
mov CCAPL2,# 95d
mov CCAPH2,#00d
mov CCAPL3,# 110d
mov CCAPH3,#00d
mov R0,#3
NOP
Org 0023h
DJNZ 31, M1:
DJNZ 30, M2:
MOV CL1, #00h;
MOV CH1, #00h;
DEC R0
DJNZ R0, M3;
DJNZ 31, M4;
SETB 31
C
CCAPM3
JUMP M3
M1: MOV R0, #3d;
MOV CCAPL3
MOV CCAPM3
JUMP M3
M2: CLR 30
MOV R0, #3d;
MOV CCAPL3
MOV CCAPM3
JUMP M3
M3: MOV CCON, 10h
RETI
M4: SETB 30
CLRB 31
MOV CCAPL3 ночь
MOV CCAPM3
JUMP M3
Контрольне завдання № 10

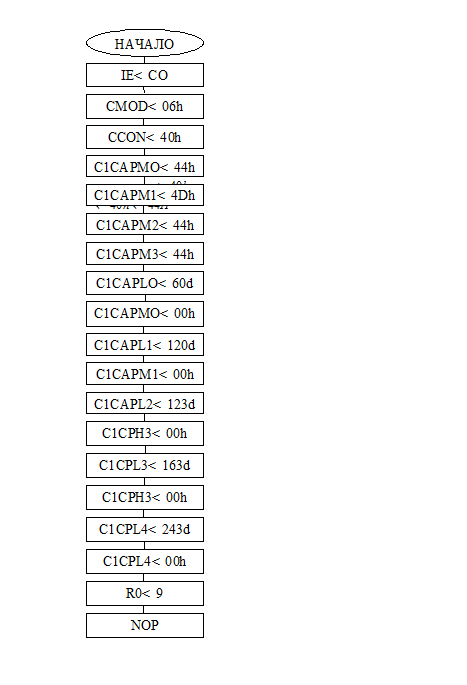

Алгоритм выполнения основной программы

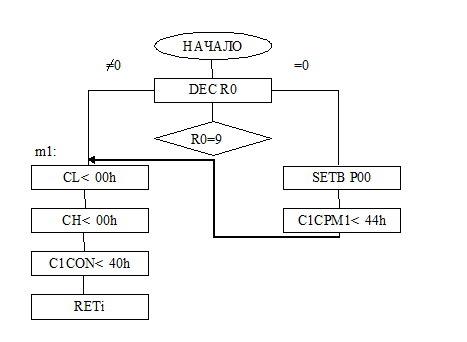

Алгоритм выполнения подпрограммы
Листинг программы
org 0000h
mov IE, #COh
mov CMOD,#06h
mov C1CON,#40h
movC1CAPM0,#44h
movC1CAPM1,#4Dh
movC1CAPM2,#44h
movC1CAPM3,#44h
mov C1CPL0,#60d
mov C1CPH0,#00h
mov C1CPL1,#120d
mov C1CPH1,# 00h
mov C1CPL2,#123d
mov C1CPH2,# 00h
mov C1CPL3,#163d
mov C1CPH3,# 00h
mov C1CPL4,#243d
mov C1CPH4,# 00h
mov R0,#9
NOP
org 0023h
DEC R0
DJNZ R0,m1
m1: mov CL,#00h
mov CH,#00h
mov C1CON,#40h
RETi
SETB P00
mov C1CAPM1←44h
jmp m1
