Контрольне завдання № 27

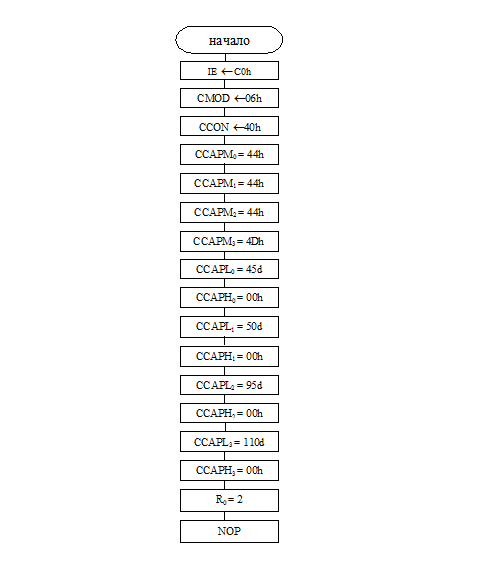

Блок-схема
Алгоритм подпрограммы обработки прерывания
Алгоритм основной программы
Листинг программы:
org 0000h
mov A8,#С0h
mov CMOD, #06h
mov CCON, #40h
mov CCAPM0, #44h
mov CCAPM1, #4Dh
mov CCAPM2, #44h
mov CCAPL0, #40d
mov CCAPH0, #00h
mov CCAPL1, #80d
mov CCAPH1, #0h
mov CCAPL2, #84d
mov CCAPH2, #00h
mov CCAPL3, #124d
mov CCAPH3, #00h
mov CCAPL4, #224d
mov CCAPH4, #00h
mov R0, #13d
NOP
Org 0003h
DJNZ R0,m1
mov P00, #01d
mov CCAPM1, #44h
m1:
mov CL, #00h
mov CH, #00h
mov CCON, #00h
RETI
Контрольне завдання № 28
Алгоритм:

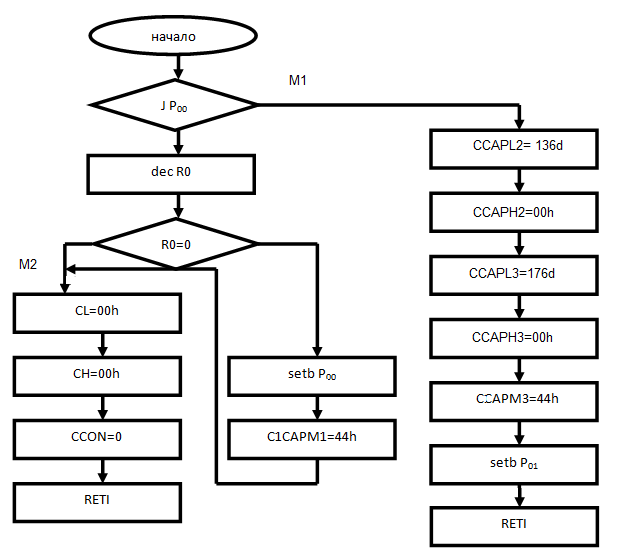

Алгоритм підпрограми:
Програма:
org 0000h
mov A8,#С0d
mov CMOD,#06h
mov CCON,#40d
mov CCAPM0,#44H
mov CCAPM1,#4DH
mov CCAPM2,#44DH
mov CCAPM3,#4DH
mov CCAPL0,#40d
mov CCAPH0,#00h
mov CCAPL1,#80d
mov CCAPH1,#00h
mov CCAPL2,#84d
mov CCAPH2,#00h
mov CCAPL3,#124d
mov CCAPH3,#00h
mov CCAPL4,#255d
mov CCAPH4,#21d
mov R0, #13d
NOP
org 0003h
jP00, m1
djnz R0,m2
setb P00
mov CCAPM1,#44h
ljmp m2
m1:
mov CCAPL2,#136d
mov CCAPH2,#00h
mov CCAPL3,#176d
mov CCAPH3,#00h
mov CCAPM1,#44h
setb P01
RETI
m2:
mov CL,#00h
mov CH,#00h
mov CCON,#00h
RETI
Контрольне завдання № 29
Блок-схема автомата
Блок-схемы программы
Программа:
Контрольне завдання № 30
IMP bit P3.0 входной цифровой сигнал
mov TMOD,#01010000b режим 1 для счетчика 1
mov TL1,#0
mov TH1,#0
WAIT2:
jnb IMP,WAIT2 ожидание конца сигнала
WAIT0:
jb IMP,WAIT0 ожидание начала сигнала
setb TR1 TCON.6 - пуск счетчика 1
WAIT1:
jnb IMP,WAIT1 ожидание конца сигнала
clr TR1 останов счетчика 1
mov A,TL1 считывание содержимого
mov B,TH1 счетчика 1
усреднение:
org 0000h
jmp prog
org 0003h
jmp preriv
prog:
mov IE, # 10001100
mov TMOD, #01010000
mov TCON, #01001100
mov R0,#8
mov R1,#7
mov R2,#26h
TR1=0
st: jmp st
preriv:
setb TR1
djnz R0,m1
mov A,@R2
jmp m0
mo:
dec R2
add A,@R2
cjne C, #0, m2
inc R2
clr c
jmp m1
m2:
djnz R1, m0
mov R1, A
mov P1.0, R2
m1:
mov @R2,TL1
mov TL1,#00h
inc R2
Контрольне завдання № 31
Блок-схема программы:
начало
IE 91h
TMOD 0Bh
TCON 11h
SCON 10h
R0 4
R1 22
R2 3
NOP
Блок-схема подпрограммы:
начало
DEC R0
R0=4
m1: = 0
mov @R1, P0
mov @R1, P0
INC R1
mov A, @R1
CLR P37
DEC R1
m3:
SET B P37
ADD A, @R1
RET I
C
m2: c=1 c=0 m4:INC R2
DEC R2
CLR C
LJMP m4
R2 = 3
=0
JMP m3
mov P30, A
mov P30, R2
R0 4
R2 3
RET I
Программа:
org 0000h
mov A8, #91h
mov 89, #0Bh
mov 88, #11h
mov 98, #10h
mov R0, #4d
mov R1, #22h
mov R2, #3d
NOP
Подпрограмма:
org 0003h
DJNZ R0, m1
mov A, @R1
m3:
dec R1
ADD A, @R1
jc m2
m4:
DJNZ R2, m3
mov P30, A
mov P31, R2
mov R0, #4d
mov R2, #3d
mov TCON, #11h
RET I
m1:
mov @R1, P0
inc R1
CLR P37
SET B P37
mov TCON, #11h
RET I
m2:
inc R2
CLR C
LJMP m4
