Контрольне завдання № 23

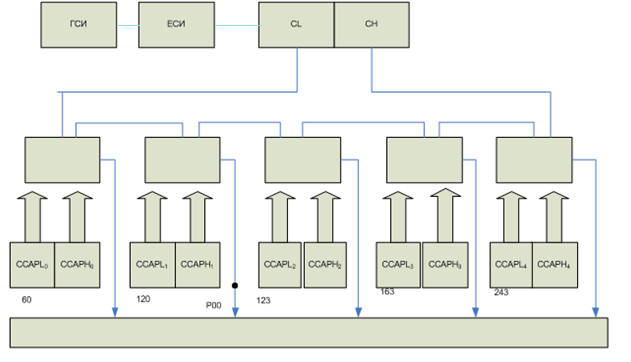

Структурна схема:
Програма роботи МК:
Org 0000h
mov IE, #C0h;
mov CMOD, #06h;
mov CCON, #40h;
mov CCAPM0, #44h;
mov CCAPM1, #4Dh;
mov CCAPM2, #44h;
mov CCAPM3, #44h;
mov CCPL0, #60d;
mov CCPH0, #00h;
mov CCPL1, #120d;
mov CCPH1, #00h;
mov CCPL2, #123d;
mov CCPH2, #00h;
mov CCPL3, #163d;
mov CCPH3, #00h;
mov CCPL4, #243d;
mov CCPH4, #00h;
mov R0, #9;
NOP
Org 0003h
DEC R0;
DJNZ R0, m1
m1:
mov CL, #00h;
mov CH, #00h ;
mov CCON, #40h;
RET I
SETB P00
Mov CCAPM1←44h;
Jmp m1
Алгоритм основної програми:
Алгоритм підпрограми:
Контрольне завдання № 24

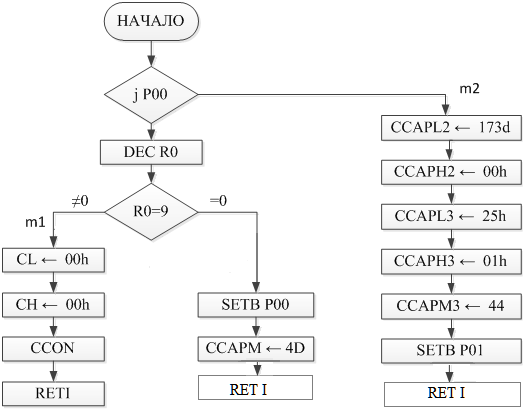

Алгоритм підпрограми
Алгоритм основної програми
Лістинг програми
org 0023h
DJNZ P00, m2;
DJNZ R0 m1:
SETB P00;
mov CCAPM1, #4d;
RET I;
m2
mov CCAPL2, #173d;
mov CCAPH2, #ooh;
mov CCAPL3, #213d;
mov CCAPH3, #ooh;
mov CCAPM3, #44d;
SETB P01;
RET I;
m1
mov CL, #00h;
mov CH, #00h;
CCON
RET I
org 0030h
mov IE, #C0h;
mov CMOD, # 06h;
mov CCON, #40h;
mov CAPM0, #44h;
mov CAPM1, #4Dh;
mov CAPM2, #44h;
mov CAPM3, #4Dh;
mov CCAPL0, #60d;
mov CCAPH0, #ooh;
mov CCAPL1, #120d;
mov CCAPH1, #ooh;
mov CCAPL2, #123d;
mov CCAPH2, #ooh;
mov CCAPL3, #163d;
mov CCAPH3, #ooh;
mov CCAPL4, #25h;
mov CCAPH4, #o1h;
mov R0, #9h
NOP
Контрольне завдання № 25

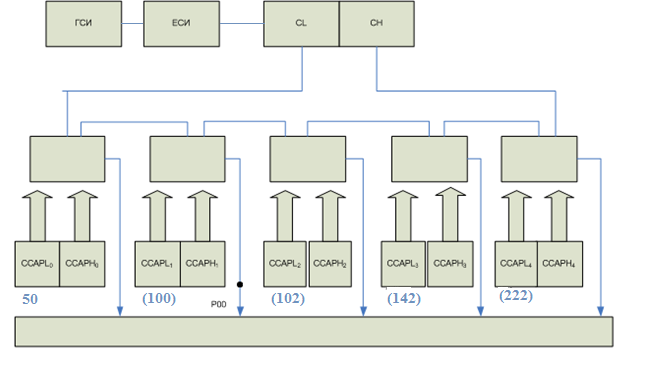

Структурна схема:

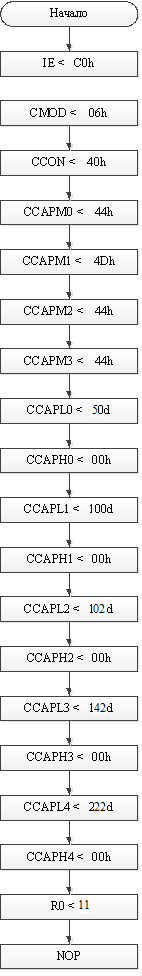

Алгоритм основної програми:

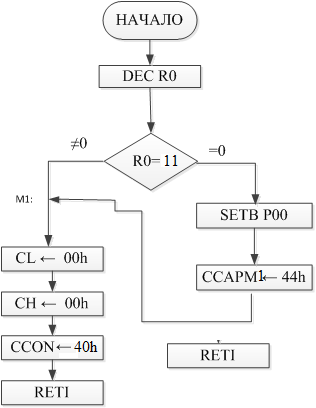

Алгоритм підпрограми:
Програма роботи МК:
Org 0000h
mov IE, #C0h;
mov CMOD, #06h;
mov CCON, #40h;
mov CCAPM0, #44h;
mov CCAPM1, #4Dh;
mov CCAPM2, #44h;
mov CCAPM3, #44h;
mov CCPL0, #50d;
mov CCPH0, #00h;
mov CCPL1, #100d;
mov CCPH1, #00h;
mov CCPL2, #102d;
mov CCPH2, #00h;
mov CCPL3, #142d;
mov CCPH3, #00h;
mov CCPL4, #222d;
mov CCPH4, #00h;
mov R0, #11;
NOP
Org 0023h
DEC R0;
DJNZ R0, m1
m1:
mov CL, #00h;
mov CH, #00h ;
mov CCON, #40h;
RET I
SETB P00
Mov CCAPM1←44h;
Jmp m1
Контрольне завдання № 26
Алгоритм підпрограми
Алгоритм головної програми
Лістинг програми
org 0023h
DJNZ P00, m2;
DJNZ R0 m1:
mov P00, #00h;
SETB P00;
mov CCAPM1, #4d;
RET I;
m2
mov CCAPL2, #154d;
mov CCAPH2, #ooh;
mov CCAPL3, #194d;
mov CCAPH3, #ooh;
mov CCAPM3, #144d;
SETB P01;
RET I;
m1
mov CL, #00h;
mov CH, #00h;
CCON
RET I
org 0030h
mov IE, #C0h;
mov CMOD, # 06h;
mov CCON, #40h;
mov CAPM0, #44h;
mov CAPM1, #4Dh;
mov CAPM2, #44h;
mov CAPM3, #4Dh;
mov CCAPL0, #50d;
mov CCAPH0, #ooh;
mov CCAPL1, #100d;
mov CCAPH1, #ooh;
mov CCAPL2, #102d;
mov CCAPH2, #ooh;
mov CCAPL3, #142d;
mov CCAPH3, #ooh;
mov CCAPL4, #1Ch;
mov CCAPH4, #o1h;
mov R0, #11h
NOP
