Розрахунок мінімально можливого часу виконання одного вимірювання.

Частота генератора тактових імпульсів =12 МГц, так як в схемі використовується подільник частоти, отримуємо:

f=12 000 000/12=1 000 000Гц.

Підрахувавши кількість тактів, необхідних для виконання одного вимірювання, отримаємо:

(8*15*12)+(7*7*12)+(11*12)+(7*12*6)+(7*6*12)+(12*12*5)+(12*4)=2 832 такта

Тоді час, необхідний для проведення одного вимірювання:

t=2832/1 000 000≈ 0,0028=2,8(мс)

Контрольне завдання № 20

Алгоритм роботи МК

Розрахунок мінімально можливого часу виконання одного вимірювання.

Частота генератора тактових імпульсів =7,32 МГц,оскількивсхемі використовується подільник частоти, то отримуємо:

f=7,32/12=79 690Гц.

Підрахувавши кількість тактів, необхідних для виконання одного вимірювання, отримаємо:

(8*15*12)+(7*7*12)+(11*12)+(7*12*6)+(7*6*12)+(12*12*5)+(12*4)=2 832 такта

Тоді час, необхідний для проведення одного вимірювання:

t=2832/79690≈ 0,036=36(мс)

Контрольне завдання № 21

Програма роботи МК

Org 0000h

Jmp 0030h

Org0030h

Mov IE,#81h

Mov TMOD,#90h

M5:mov TCON,#44h

Mov R0,#4h

Mov R1,#2Ah

Mov R2,#3h

NOP

Org 0003h

mov@R1,TL1

clr P35

SETB P35

DJNZ R0,m1

Mov TL1,@0h

Mov A,@R1

M2:DEC R1

ADD A,@R1

JNC,m3

CJNE R2,@0h,m4

Mov P0,A

MOV P1,R3

Ljmp m5

M1:inc R1

Mov TCON,#44h

Mov TL1,#0h

RET I

M3:inc R3

Clr C

Ljmpm2

M4:DJNZR2,m2

Алгоритм роботи МК

Розрахунок мінімально можливого часу виконання одного вимірювання.

Частота генератора тактових імпульсів =12 МГц, так як в схемі використовується подільник частоти, отримуємо:

f=12 000 000/12=1 000 000Гц.

Підрахувавши кількість тактів, необхідних для виконання одного вимірювання, отримаємо:

(8*15*12)+(7*7*12)+(11*12)+(7*12*6)+(7*6*12)+(12*12*5)+(12*4)=2 832 такта

Тоді час, необхідний для проведення одного вимірювання:

t=2832/1 000 000≈ 0,0028=2,8(мс)

Контрольне завдання № 22

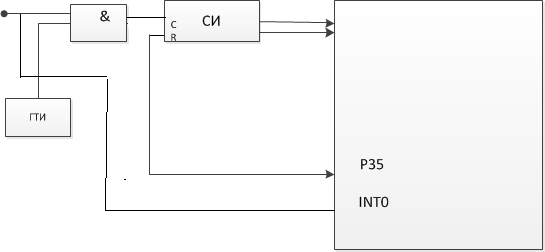

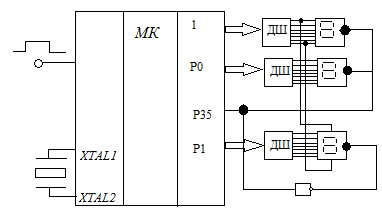

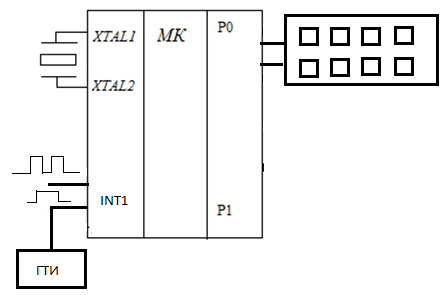

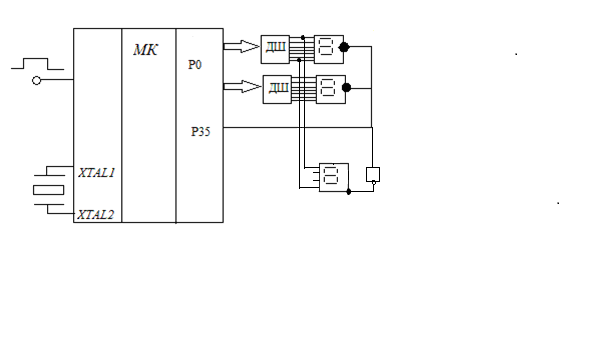

Принципова схема вимірювача

Алгоритм роботи МК

Програма роботи МК

Org 0000h

Jmp 0030h

Org0030h

Mov IE,#81h

Mov TMOD,#90h

M5: mov TCON,#44h

Mov R0,#8h

Mov R1,#2Ah

Mov R2,#7h

NOP

Org 0003h

mov@R1,TL1

clr P35

SETB P35

DJNZ R0,m1

Mov TL1,@0h

Mov A,@R1

M2: DEC R1

ADD A,@R1

JNC,m3

CJNE R2,@0h,m4

Mov P0,A

MOV P1,R3

Ljmp m5

M1: inc R1

Mov TCON,#44h

Mov TL1,#0h

RET I

M3: inc R3

Clr C

Ljmp m2

M4: DJNZ R2,m2

Розрахунок мінімально можливого часу виконання одного вимірювання.

Частота генератора тактових імпульсів =7,32 МГц, так як в схемі використовується подільник частоти, отримуємо:

f=7,32/12=79 690Гц.

Підрахувавши кількість тактів, необхідних для виконання одного вимірювання, отримаємо:

(8*15*12)+(7*7*12)+(11*12)+(7*12*6)+(7*6*12)+(12*12*5)+(12*4)=2 832 такта

Тоді час, необхідний для проведення одного вимірювання:

t=2832/79690≈ 0,036=36(мс)
