1.6 Выбор и обоснование ру всех напряжений

Распределительное устройство 500 кВ имеет 4 присоединения, поэтому на нем применяется схема «четырёхугольник», так как она обладает достаточной надежностью, экономичностью и обеспечивает возможность ревизий и опробования выключателей без перерыва электроснабжения потребителей. Эта схема обладает повышенной технической гибкостью. Число выключателей здесь соответствует числу присоединений, однако отключение любого поврежденного элемента производится двумя выключателями, что приводит к их более быстрому износу. Эта схема рекомендуется к применению при наличии транзита по линиям связи ТЭЦ с энергосистемой. Имеются и недостатки это схемы: снижается надежность работы при ремонте любого выключателя, так как при этом происходит разрыв многоугольника; имеются затруднения с настройкой релейной защиты.

Одним из важных требований к схемам на стороне 110 кВ является создание условий для ревизий и опробование выключателей без перерыва работы. Также необходимо учитывать количество присоединений и возможность расширения РУ. Для РУ 110 кВ целесообразно выбрать схему с двумя рабочими и одной обходной системами шин, с одной секционированной системой шин, так как количество присоединений- 15.

Преимущества схемы заключаются, во-первых, в быстром восстановлении питания присоединений при коротком замыкании на одной из секции путём переключения их на неповреждённую систему шин, во-вторых, в облегчении ремонта шин и шинных разъединителей, в-третьих, ремонт выключателя присоединения возможен без нарушения работы этого присоединения, в-четвёртых, схема имеет высокую ремонтопригодность.

Недостатками схемы являются:

- отказ одного выключателя при аварии приводит к отключению всех источников питания и линий, присоединённых к данной системе шин, а если в работе находится одна система шин, отключаются все присоединения. Ликвидация аварии затягивается, так как все операции по переходу с одной системы шин на другую производится разъединителями;

- повреждение шиносоединительного выключателя равноценно КЗ на обеих системах шин, то есть приводит к отключению всех присоединений;

- большое количество операций разъединителями при выводе в ремонт и ревизию выключателей усложняет эксплуатацию РУ;

- необходимость установки шиносоединительного, обходного выключателей и большого количества разъединителей увеличивает затраты на сооружение РУ.

Как правило, обе системы шин находятся в работе при соответствующем фиксированном распределении всех присоединений. Данное распределение присоединений увеличивает надёжность схемы, так как при КЗ на шинах отключается шиносоединительный выключатель и только половина присоединений. Если повреждение на шинах устойчивое, то отключившиеся присоединения переводят на исправную систему шин. Перерыв электроснабжения половины присоединений определяется длительностью присоединений.

Схема ГРУ-10 кВ должна удовлетворять следующим требованиям:

-отказы выключателей не должны приводить к перерывам в электроснабжении;

-расширение РУ с ростом величин нагрузок не должно приводить к изменению схемы и значительным строительным и монтажным работам.

Этим требованиям удовлетворяет схема одна секционированная система сборных шин с одним выключателем на присоединение. Схема имеет хорошие показатели надежности, имеет возможность расширения без значительных строительных затрат.

Схемы распределительных устройств всех напряжений и связи между ними показаны на рисунке 10.

Количество трансформаторов собственных нужд (ТСН) принимается равным количеству энергоблоков. ТСН подключаются на генераторное напряжение, т.к. в таком случае будут меньшие затраты на изоляцию.

Для шести энергоблоков выбирается один ПРТСН, подключенный на низшем напряжении трансформатора связи ГРУ. Место подключения обусловлено соображениями экономичности и надёжности: во-первых, работа ПРТСН не зависит от режима работы энергоблока; во-вторых, меньшие затраты на изоляцию, чем на РУ-110 кВ, а подключение к РУ-500 кВ нецелесообразно. Схема собственных нужд представлена на рисунке 13.

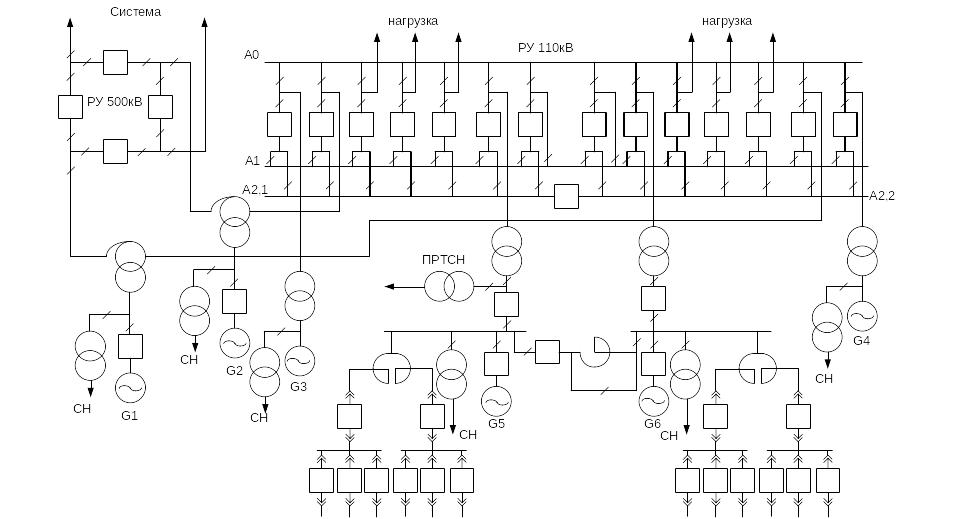

Рисунок 13 - Схемы распределительных устройств всех напряжений

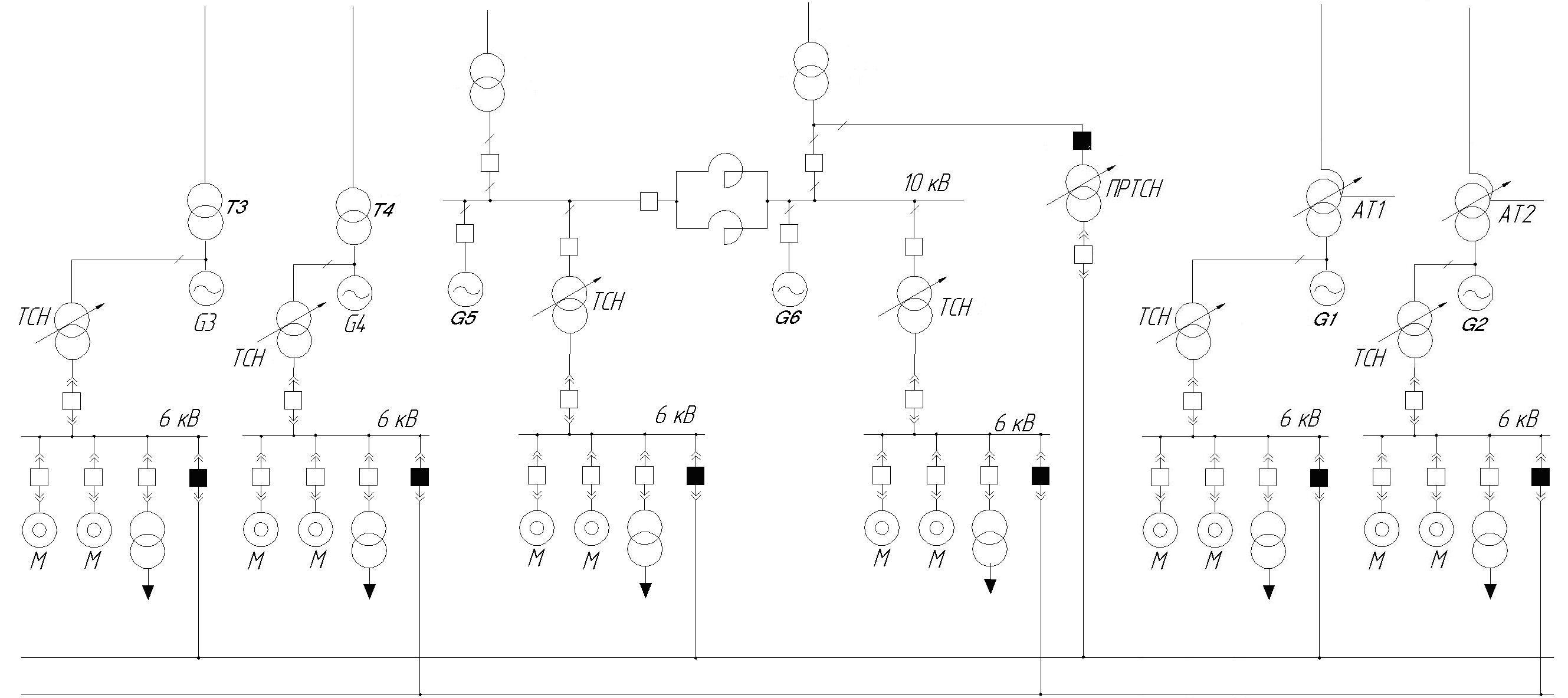

Рисунок 14 – Схема собственных нужд
