ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту на тему:

«Стальной каркас промышленного здания»

Выполнил:

студент гр. П-417

Дедух Д.А.

Проверил:

Скачков С.В.

г. Ростов – на – Дону

2007 г.

Содержание

Исходные данные

1. Расчет стропильной фермы

   1. Сбор нагрузок на стропильную ферму

1. Определение усилий в элементах фермы

1. Подбор сечений центрально растянутых элементов

1. Подбор сечений центрально сжатых элементов

1. Расчет узлов

2. Расчет поперечной рамы

2. Компоновка рамы

2. Сбор нагрузок

2. Статический расчет рамы

2. Составление сочетаний нагрузок

2. Выбор невыгодных сочетаний усилий

2. Расчет колонны

3. Расчет верхней части колонны

   1. Подбор сечения из условия устойчивости в плоскости рамы

   2. Проверка устойчивости из плоскости рамы

3. Расчет нижней части колонны

   1. Подбор сечения отдельной ветви из условия устойчивости из плоскости рамы

   2. Проверка устойчивости отдельной ветви из условия устойчивости в плоскости рамы

   3. Проверка устойчивости обеих ветвей как единого стержня в плоскости рамы

3. Расчет соединительной решетки

3. Расчет базы колонны

3. Расчет фундаментных болтов

1. Расчет стропильной фермы

1.1. Сбор нагрузок на стропильную ферму Сбор нагрузок на стропильную ферму выполним в табличной форме

Наименование	Нормативная нагрузка	Коэффициент надежности по нагрузке	Коэффициент надежности по назначению	Расчетная нагрузка
Постоянные: защитный слой из гравия; водоизоляционный ковер 4 слоя рубероида; пенополистирол δ=5см; пароизоляция из одного слоя рубероида; профилированный стальной настил; собственный вес стропильной фермы и связей	0.3 0.2 0.03 0.05 0.16 0.3	1.3 1.3 1.2 1 1.05 1.05	0.95 0.95 0.95 0.95 0.95 0.95	0.37 0.247 0.034 0.05 0.16 0.3
Временные: снеговая				2.4

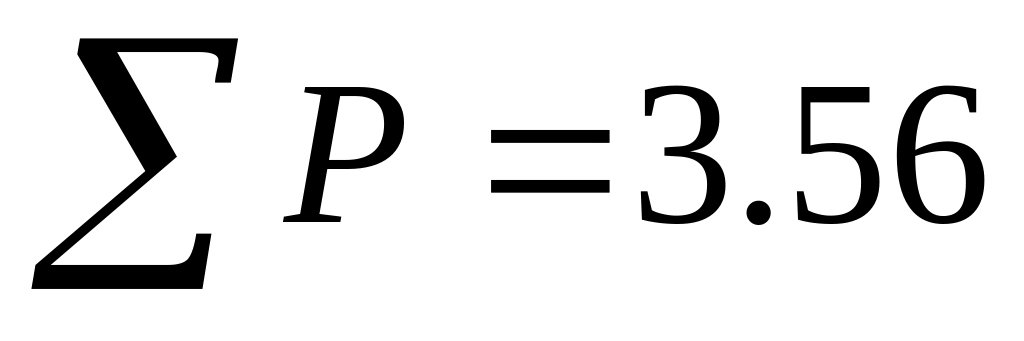

	Итого:

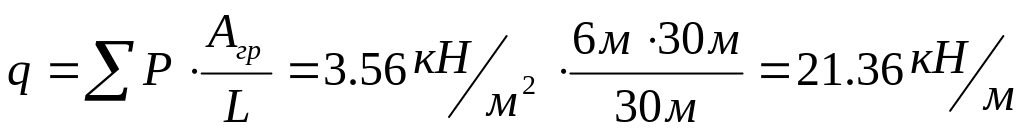

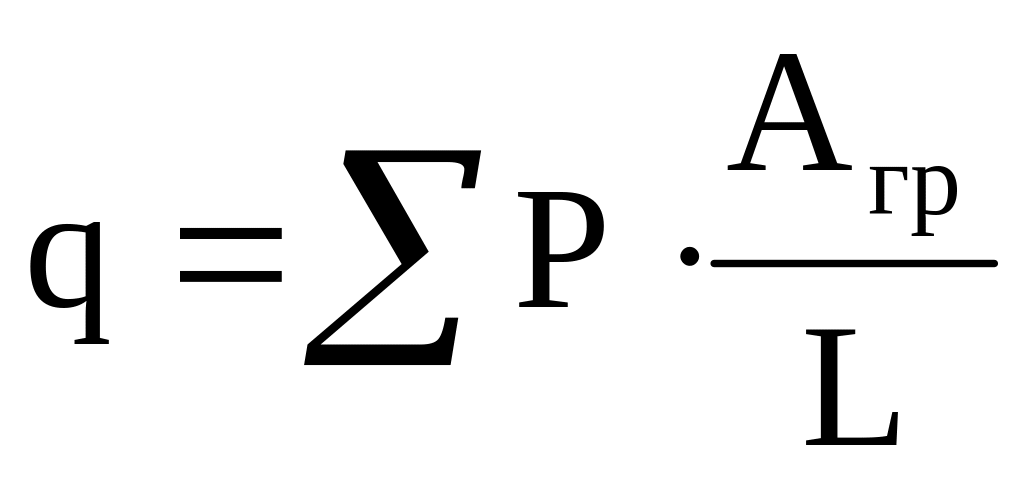

В результате сбора нагрузок на стропильную ферму получаем значение расчетной нагрузки на квадратный метр площади. Для того чтобы осуществить переход от значения расчетной нагрузки на квадратный метр площади к значению расчетной нагрузки на погонный метр длины, необходимо воспользоваться следующей формулой:

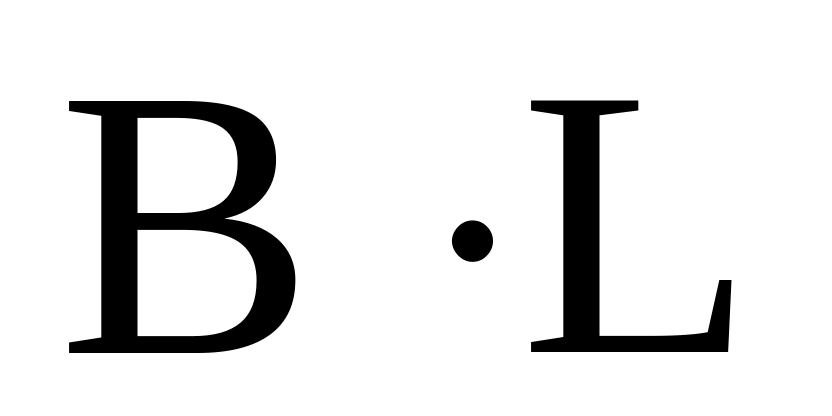

где – грузовая площадь, равная произведению

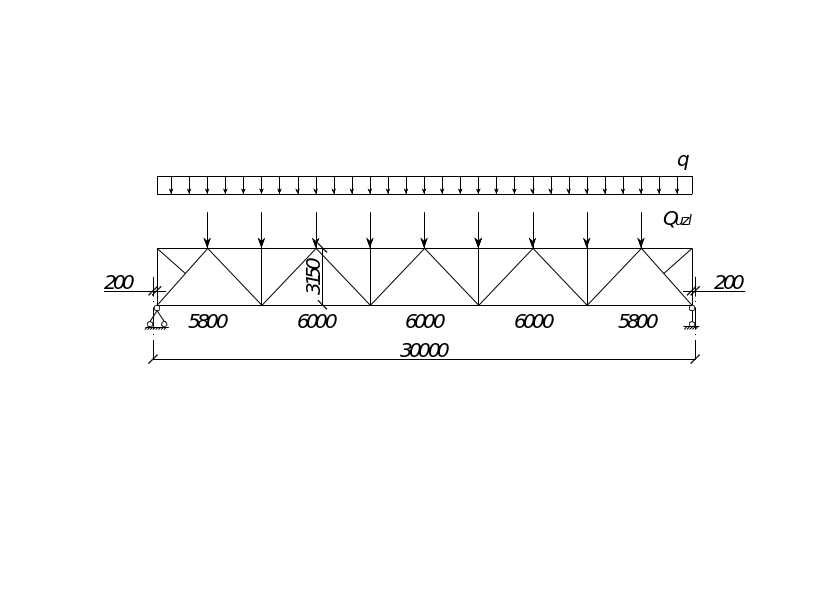

Т.к. элементы ферм работают не на изгиб, а на сжатие и растяжение, поэтому нагрузки, приложенные к ферме, должны быть узловыми. Для перехода к значениям узловых нагрузок необходимо:
