Разработка и построение продольного профиля тепловой сети
Продольный профиль участка тепловой сети строится в масштабах: вертикальном 1:50, 1:100 и горизонтальном 1:50, 1:1000 (по согласованию с руководителем проекта).
Следует стремиться к минимальной глубине заложения тепловых камер и каналов (0,5 м до верха перекрытия каналов и тоннелей; 0,3 м до верха перекрытия камер) [2]. Количество сопряжения участков с обратными уклонами должно быть по возможности наименьшим. Уклон теплопроводов должен составлять не менее 0,002.
На продольном профиле показывают [7]:
отметки поверхности земли (проектные - сплошной линией, существующие - штриховой);
все пересекаемые инженерные сети и сооружения с отметками верха их конструкции при расположении проектируемой тепловой сети сверху и с отметками низа инженерных сетей при нижнем расположении тепловой сети;
каналы, тоннели, камеры, ниши П-образных компенсаторов и другие сооружения и конструкции сетей - упрощёнными контурными очертаниями внутренних и наружных габаритов - сплошной тонкой линией;
— неподвижные опоры - условным графическим изображением. Трубопроводы в каналах, тоннелях, камерах и нишах не изображают. На.
рис.2.15 показан пример построения продольного профиля участка тепловой сети в непроходном канале.
Размеры каналов для прокладки тепловой сети в непроходном канале приведены в прил.8.
Выбор схем оборудования тепловых пунктов
Тепловые пункты представляют собой узлы подключения потребителей тепловой энергии к тепловым сетям и предназначены для поддержания требуемых параметров теплоносителя, а также для учёта потребления теплоты. Тепловые пункты подразделяются на местные или индивидуальные (ИТП) и центральные (ЦТП). Оборудование ИТП и ЦТП зависит от вида системы теплоснабжения (открытая, закрытая), схем присоединения теплопотребляющих установок, давления
и подающей и обратной магистралях тепловой сети, а также режимов потреблении теплоты.
Водоподогреватели горячего водоснабжения присоединяются к тепловым сетям в ЦТП по параллельной и двухступенчатой схемам в зависимости от отношения QrBMax/QoMax, способа регулирования отпуска теплоты в источнике теплоснабжения и наличия регуляторов расхода воды или теплоты на отопление ) прил. 9). На рис. 2.16 приведены примеры двухступенчатых схем присоединения Водоподогревателей горячего водоснабжения. Разделение подогрева воды на две i гупени дает возможность частично использовать теплоту обратной воды после системы отопления (I ступень) для подогрева холодной водопроводной воды с температурой 5...15 С0. Нагрев воды до требуемой температуры 60 С0 осуществится во второй ступени. Поддержание температуры горячей воды осуществляется с помощью регулятора температуры 2 (см. рис. 2.16) , изменяющего расход сетевой (греющей) воды в зависимости от значений температуры горячей воды (нагреваемой) на выходе из второй ступени подогревателя.
На рис. 2.17 приведен пьезометрический график двухтрубной тепловой сети и возможные схемы присоединения отопительных установок к теплопроводам. I Мнительная система здания I может быть присоединена к тепловой сети по зависимой схеме с элеватором в качестве смесительного устройства, так как в точке присоединения к тепловой сети пьезометрический напор как при статическом, так и мри динамическом режиме не превышает допустимого предела (60 м), а располагаемый напор ДН, больше 15 м, что достаточно для работы элеватора.
Здание II также присоединяется по зависимой схеме с элеватором, но так как напор в обратном трубопроводе при гидродинамическом режиме меньше высоты здания, необходимо установить на обратном трубопроводе регулятор давления «до себя», повышающий напор в обратной линии на высоту Нрд. В точке присоединения здания III напор в обратном трубопроводе превышает допустимое значение (60 м). Кроме того, располагаемый напор НШ недостаточен для нормальной работы элеватора. В этом случае включение насоса на обратной линии уменьшает напор на выходе из отопительной установки до допустимого значения и повышает располагаемый напор на вводе ( Н'Ш). В точке присоединения к тепловой сети системы отопления здания IV располагаемый напор недостаточен для работы элеватора, поэтому в качестве смесительного устройства используется насос , устанавливаемый на перемычке. Отопительная система V присоединяется к тепловой сети по независимой схеме, так как статический напор, создаваемый ним зданием, превышает статический напор, установленный для системы теплоснабжения района. При этом циркуляция воды в системе отопления здания осуществляется собственным циркуляционным насосом, а также предусматривается установка расширительного бака. В крупных городах при разнородной нагрузке iiioiichtob целесообразно все отопительные установки присоединить к тепловой сети по независимой схеме, что существенно упрощает режим работы системы теплоснабжения, повышает ее надежность и увеличивает маневренные возможности тепловой сети.
В РГР следует выбрать схему присоединения подогревателей горячего водоснабжения, а также схемы присоединения систем отопления двух -трех зданий на основе данных построенного пьезометрического графика.

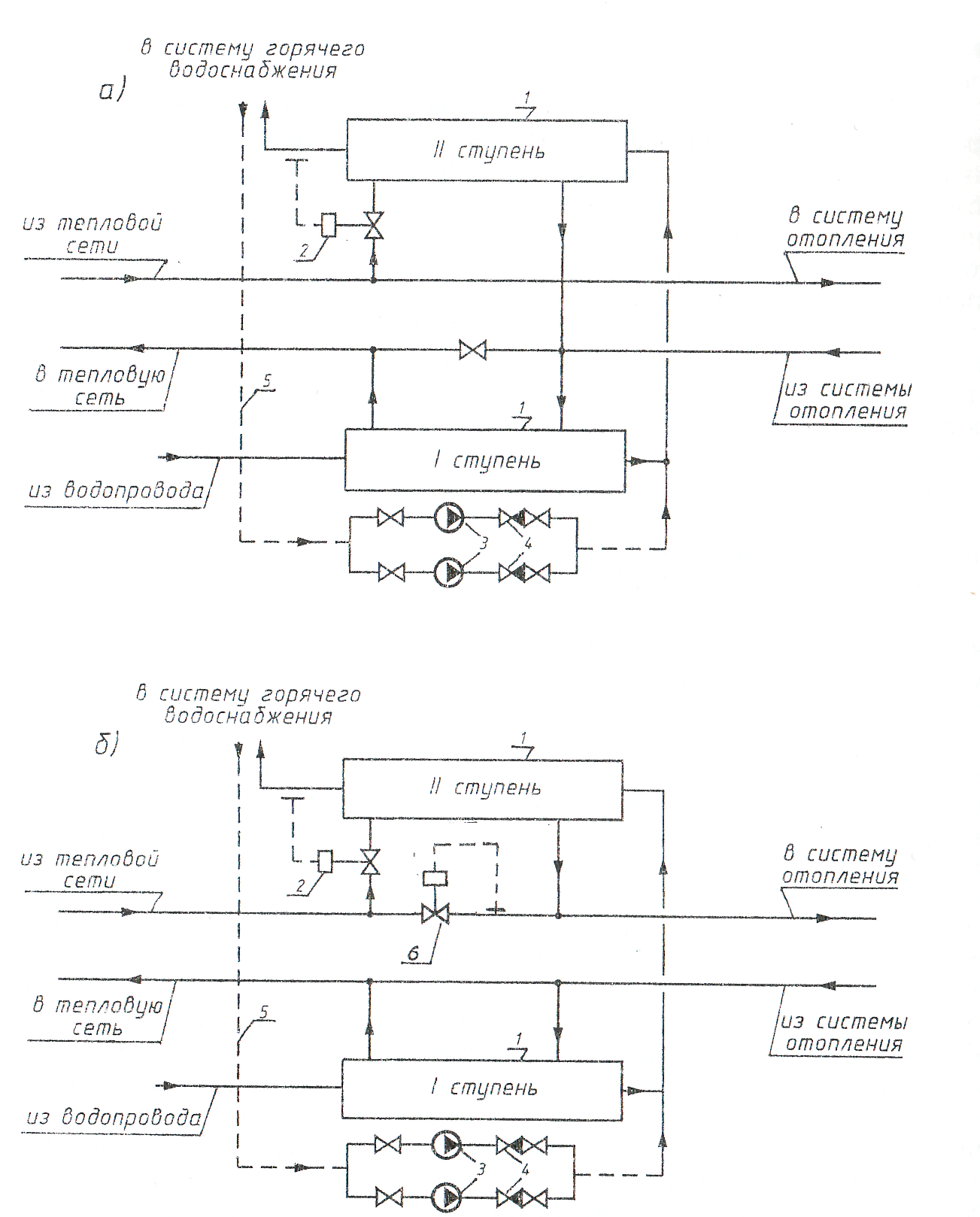

Рис. 2.16. Схема присоединения водоподогревателей системы горячего водоснабжения: а - двухступенчатая смешанная; б - двухступенчатая последовательная; 1 - водоподогреватель; 2 - регулятор температуры горячей воды; 3 - циркуляционный насос; 4 - обратный клапан; 5 - циркуляционный трубопровод горячего водоснабжения; 6 - регулятор расхода
Рис. 2.17 Схемы присоединения систем отопления к тепловой сети: I - зависимая с элеватором; II - зависимая с элеватором и регулятором давления «до себя»; 111 зависимая с элеватором и насосом на обратной магистрали; IV - зависимая со смесительным насосом на перемычке; V - независимая схема (через теплообменник); 1 - элеватор; 2 - отопительный прибор; 3 - регулятор давления «до себя»; I насос; 5 - теплообменник; 6 - расширительный бак
