Дані розрахунків виконати в вигляді таблиці.

Таблиця 4

Вихідні дані	К-60 П, МКПАБ 7´4´1,05 5´2´07 1´0,7
Довжина секції регулювання	55,4				93,2
Н айменування пунктів	ОП НУП НУП ОП НУП НУП НУП НУП ОП 19,3 16,6 19,5 19,2 19,6 19,4 18,3 16,7
Довжини підсилювальних дільниць
Напрямок прямий
Затухання +14°С кабелю ак, дБ -1°С	49,99	42,99	50,5	49,72	50,76		50,24	47,39	43,25
	48,63	41,83	49,14	48,38	49,39		48,89	46,11	42,08
Затухання вхідних пристроїв аст, дБ	2	9,4	2	2	4,61		2	2	12,01
Затухання підсилювальних дільниць: ауу, дБ	51,99	52,39	52,5	51,72	55,37		52,24	49,39	55,26
Підсилювання підсилювачів: Sнуп, дБ	50,6	51,2	51,1	50,4	54		50,9	48,1	54,1
Напрямок зворотній
Затухання вхідних пристроїв аст, дБ	4,61	9,4	2	2	2	4,61		2	2
Затухання підсилювальних дільниць ауу, дБ	53,2	51,2	51,1	50,4	51,4	53,5		48,1	44,1
Підсилення підсилювачів: Sнуп, дБ	54,6	52,39	52,5	51,72	52,76	54,85		49,39	45,25

3. _{Побудова діаграми рівнів}

_{Для побудови діаграми рівнів необхідно виконати розрахунки рівнів на вході і виході підсилювальних пунктів}

_{Напрямок прямий Напрямок зворотній}

_{1) рвх.нуп1 = - 0,9 - ауу1 1) рвх.нуп6 = - 0,9 - ауу8}

_{рвх.нуп1 = - 0,9 - 51,99 = - 52,89 дБ рвх.нуп6 = - 0,9 - 45,25 = - 46,15 дБ}

_{рвых.нуп1 = рвх.нуп1 + Sнуп1 рвых.нуп6 = рвх.нуп6 + Sнуп8}

_{рвых.нуп1 = - 52,89 + 50,6 = - 2,29 дБ рвых.нуп6 = - 46,15 + 44,1 = - 2,05 дБ}

_{- 2,29 + 1,57 = - 0,72 Þ АРУ викл. - 2,05 + 1,57 = - 0,48 Þ АРУ викл.}

_{2) рвх.нуп2 = рвых.нуп1 - ауу2 2) рвх.нуп5 = рвых.нуп6 - ауу7}

_{рвх.нуп2 = - 2,29 - 52,39 = - 54,68 дБ рвх.нуп5 = - 2,05 - 49,39 = - 51,44 дБ}

_{рвых.нуп2 = рвх.нуп2 + Sнуп2 рвых.нуп5 = рвх.нуп5 + Sнуп7}

_{рвых.нуп2 = 51,2 - 54,68 = - 3,48 дБ рвых.нуп5 = - 51,44 + 48,1 = - 3,34 дБ}

_{- 3,48 + 1,57 = - 1,91Þ АРУ вкл. - 3,34 + 1,57 = - 1,77 Þ АРУ вкл.}

_{3) рвх.оуп = рвых.нуп2 - ауу3 3) рвх.нуп4 = рвых.нуп5 - ауу6}

_{рвх.оуп = - 1,91 - 52,5 = - 54,41 дБ рвх.нуп4 = - 1,77 - 54,85 = - 56,62 дБ}

_{4) рвх.нуп3 = - 0,9 - ауу3 рвых.нуп4 = рвх.нуп4 + Sнуп6}

_{рвх.нуп = - 0,9 - 51,72 = - 52,62 дБ рвых.нуп4 = - 56,62 + 53,5 = - 3,12 дБ}

_{рвых.нуп3 = рвх.нуп4 + Sнуп4 - 3,12 + 1,57 = - 1,55Þ АРУ вкл.}

_{рвых.нуп3 = - 52,62 + 50,4 = - 2,22 дБ 4) рвх.нуп3 = - 1,55 - ауу5}

_{- 2,22 + 1,57 = - 0,65 Þ АРУ вкл. рвх.нуп3 = - 1,55 - 52,76 = - 54,31 дБ}

_{5) рвх.нуп4 = рвых.нуп4 - ауу5 рвых.нуп3 = рвх.нуп3 + Sнуп5}

_{рвх.нуп4 = - 2,22 - 55,37 = - 57,59 дБ рвих.нуп3 = - 54,31 + 51,4 = - 2,91 дБ}

_{рвых.нуп4 = рвх.нуп5 + Sнуп5 - 2,91 + 1,57 = - 1,34 Þ АРУ викл.}

_{рвых.нуп4 = - 57,59 + 54 = - 3,59 дБ 5) рвх.оуп = рвих.нуп3 - ауу4}

_{- 3,59 + 1,57 = - 2,02 Þ АРУ вкл. рвх.оуп = - 1,34 - 51,72 = - 53,06 дБ}

_{6) рвх.нуп5 = рвых.нуп4 - ауу5 6) рвх.нуп2 = рвих.оуп - ауу3}

_{рвх.нуп5 = - 2,02 - 52,24 = - 54,26 дБ рвх.нуп2 = - 0,9 - 52,5 = - 53,4 дБ}

_{рвых.нуп5 = рвх.нуп6 + Sнуп6 рвых.нуп2 = рвх.нуп2 + Sнуп3}

_{рвих.нуп5 = - 54,26 + 50,9 = - 3,36 дБ рвих.нуп2 = - 53,4 + 51,1 = - 2,3 дБ}

_{- 3,36 + 1,57 = - 1,79 Þ АРУ вкл. - 2,3 + 1,57 = - 0,73 Þ АРУ викл.}

_{7) рвх.нуп6 = рвых.нуп5 - ауу6 7) рвх.нуп1 = рвых.нуп2 - ауу1}

_{рвх.нуп6 = - 1,79 - 49,39 = -51,18 дБ рвх.нуп1 = - 2,3 - 52,39 = -54,69 дБ}

_{рвых.нуп6 = рвх.нуп7 + Sнуп7 рвых.нуп1 = рвх.нуп1 + Sнуп2}

_{рвих.нуп6 = -51,18 + 48,1 = -3,08 дБ рвих.нуп1 = -54,69 + 51,2 = -3,49 дБ}

_{-3,08 + 1,57 = - 1,51 Þ АРУ вкл. -3,49 + 1,57 = - 1,92 Þ АРУ вкл.}

_{8) рвх.оуп = рвих.нуп7 - ауу8 8) рвх.оуп = рвих.нуп1 - ауу1}

_{рвх.оуп = - 1,51- 55,26 = - 56,77 дБ рвх.оуп = - 1,92 - 54,6 = - 56,52 дБ}

_{Рисунок 7 - Діаграма рівнів прямого напрямку}

_{Рисунок 8 - Діаграма рівнів зворотного напрямку}

_{3.4 Визначення довжини регенераційної (підсилювальної) ділянки і побудова схеми розміщення ОРП і НРП на магістралі}

_{Лінійний тракт ЦСП містить передавальне і прийомне устаткування лінійного тракту, регенераційні ділянки лінії і регенераційних пунктів, призначені для відновлення первісної форми, амплітуди і тимчасових положень імпульсів.}

_{Більшість проміжних регенераційних пунктів є що не обслуговуються (НРП) і тільки частина цих пунктів є що обслуговуються (ОРП). Пункти, що не обслуговуються, живляться по тим же ланцюгам, по яких передаються лінійні сигнали.}

_{Розміщення ОРП здійснюється по можливості у великих населених пунктах, де вони можуть бути забезпечені електроенергією, водою, паливом, умовами для обслуговуючого персоналу.}

_{НРП розміщаються на трасі через ділянки з приблизно рівним загасанням з таким розрахунком, щоб у будь-якій крапці тракту передачі різниця між рівнем сигналу і перешкод не перевищувала припустимого значення.}

_{При реконструкції існуючої КЛС доцільно використовувати наявні капітальні спорудження. Зрозуміло, ОП ЦСП розміщають в ОП АСП, а частина НРП - у приміщеннях НУП АСП. Інші НРП будують заново. До реконструкції мається два ОП і три НУП. (мал.1)}

_{Рис.1. Схема розміщення НУП і ОП на магістралі (згідно заданого варіанту)}

_{Довжини підсилювальних ділянок, виражені в кілометрах, задані в таблиці 1.}

_{Довжина ділянки:}

_{L=l1+l2+l3+l4=18,1+20,2+17,8+19,3=75,4 км (згідно заданого варіанту)}

_{Довжина напівсекції:}

_{L =L/2=75,4/2=37,7 км}

_{Вважається, що застосовано двох кабельну схему й усі пари обох кабелів використовуються для організації аналогових лінійних трактів, а реконструкція проводиться в два етапи:}

_{- на першому етапі заміні підлягає половина систем К-60П,}

_{- на другому етапі - всі інші.}

_{Таким чином, протягом першого етапу реконструкції в одному кабелі одночасно працюють і аналогові і цифрові системи. Для зменшення впливів ЦСП на АСП їхні лінійні тракти розносять по різних четвірках, причому четвірки, що належать АСП і ЦСП, у сердечнику кабелю не повинні чергуватися.}

_{НРП намагаються розмістити таким чином, щоб відстані між ними були приблизно однаковими. Виключення складає ділянку, що прилягає до ОП, що рекомендується виконувати трохи укороченим, оскільки ОП може бути джерелом досить сильних перешкод. Номінальна довжина чи номінальне загасання ділянки регенерації, а також припустимі відхилення в обидва боки приведені в технічних дані апаратури. (табл. 2) Ці величини залежать від посилення регенератора і меж дії АРУ і ні в якому разі не повинні виходити за припустимих межі.}

_{Для перевірки правильності розміщення НРП розраховують загасання ділянки регенерації мінімальної довжини при мінімальній температурі ґрунту і загасання ділянки регенерації максимальної довжини при максимальній температурі на напівтактові й частоті, уводять запас 3 дб, що враховує виробничий розкид коефіцієнта загасання і неточність виміру довжини кабелю на ділянці регенерації, і зіставляють результати з паспортними даними регенератора. Коефіцієнт загасання кабельного ланцюга а при температурі t знаходять по формулі:}

_дБ/км,

_{Де - коефіцієнт загасання ланцюга при при температурі 20 С на напівтактові й частоті, дб/км,}

_{- температурний коефіцієнт загасання, 1/град.}

_{Розрахуємо коефіцієнт загасання кабельного ланцюга а при температурі -1 С: =}

_{Розрахуємо коефіцієнт загасання кабельного ланцюга а при температурі 18 С: =}

_{При роботі ЦСП максимум енергії в лінії сконцентрований в області частот, що прилягають до напівтактової частоти цифрового сигналу, тому розрахунок довжини регенераційної ділянки ЦСП вираховується по формулі, у км}

_(1.7)

_{Де S - підсилювальна здатність проміжного коригувального підсилювача регенератора, чисельно рівна загасанню регенераційної ділянки,}

_{atп - коефіцієнт загасання на напівтактові й частоті (f=0,5fт) при середньорічній температурі на глибині прокладки кабелю;}

_{Середньорічна температура розраховується по формулі:}

_{Розрахуємо коефіцієнт загасання кабельного ланцюга а при температурі 8,5 С (середньорічна температура):}

₌

_{Розрахуємо довжину регенераційної ділянки ЦСП:}

_{Розрахуємо кількість ділянок регенерації:}

_{N=L/lр=75,4/2,68=28}

_{Розрахуємо кількість НРП:}

_{К=N-1=28-1=27}

_{, км}

_{, км}

_{Ділянки, що прилягають до ОП і ОРП обов'язково робляться укороченими. Довжина укорочених ділянок розраховується по формулі:}

_{, км}

_{, км}

_{Розрахуємо загасання на регенераційній ділянці:}

_{Розрахуємо загасання на укороченій ділянці:}

_{Побудуємо схему розміщення РП на магістралі з нумерацією всіх РП.}

_{Рис.2 Схема системи передачі}

_{Складання схеми організації зв'язку}

_{На основі технічних даних ЦСП, отриманих значень і розрахунку ланцюга ДП здійснюється розміщення НРП і ОРП на кожній із проектованих ділянок мережі.}

_{3.5 Розрахунок очікуваної захищеності цифрового сигналу від власної перешкоди.}

_{Захищеність визначають на вході вирішального пристрою регенератора.}

_{Причиною виникнення помилок при передачі цифрового сигналу є перешкоди, якщо їхні миттєві значення в момент ухвалення рішення при відновленні (регенерації) сигналу перевищують припустимі бокові вівтарі.}

_{Відповідно до рекомендацій МККТТ для цифрового лінійного тракту, що з'єднує двох абонентів різних національних мереж зв'язку, припустимий імовірність помилок повинна складати: . При цьому 70% приходиться на сполучну лінію між кінцевими станціями двох національних мереж, а що залишилися 30% поділяються нарівно (по 15%) між національними мережами. Для них, мабуть, припустима імовірність помилкового прийому символу не повинна перевищувати}

_{Для первинної національної мережі це норма поділяється нарівно між трьома основними складовими первинної мережі: магістральної (МШС), внутрізонової (ВЗПС) і місцевої (сільської (УПС) і міський (ГПС)) таким чином, що на кожну з них приходиться однакова величина}

_{Тоді припустимий кіло метричний коефіцієнт помилок для що розраховується ЦЛТ довгої :}

_{Для ЦЛТ(цифровий лінійний тракт) довжиною}

_{Припустимий коефіцієнт помилок на вході регенератора знайдемо по формулі:}

_{Для регенераційної ділянки номінальної довжини:}

_{Для укорочених ділянок, що прилягають до кінцевих пунктів:}

_{Знайдемо необхідне значення захищеності, при якому забезпечується припустимий коефіцієнт помилки регенерації лінійного тракту. При передачі коду МЧПИ воно може бути розраховане по наступній наближеній формулі:}

_{, дб}

_{Де - запас перешкодозахищеності, величина якого характеризує якість виготовлення регенератора, для вторинної цифрової системи передачі рекомендується брати [Кирилов].}

_{Розрахуємо для регенераційної ділянки номінальної довжини}

_{для укорочених ділянок, що прилягають до кінцевих пунктів:}

_{Значення очікуваної величини захищеності сигналу від власної перешкоди розраховується по формулі:}

_{Де - абсолютний рівень пікової потужності імпульсу на вході регенератора, ;}

_{- рівень теплового шуму лінії, ;}

_{- коефіцієнт шуму коригувального підсилювача, ;}

_{- тактова частота, ;}

_{- значення загасання для ділянки регенерації, ;}

_{Абсолютний рівень пікової потужності імпульсу на вході регенератора розраховується по формулі:}

_{Де - амплітуда імпульсу на вході ділянки регенерації, для системи передачі ІКМ-120-4 ;}

_{- хвильовий опір кабельної мережі зв'язку, значення якого для марки кабелю МКСБ} 4 _× 4_×1,2 _{дорівнює .}

_{Рівень теплового шуму лінії розраховується по формулі:}

_{Де - постійна Больцмана;}

_{- – абсолютна температура, ;}

_{- робочий діапазон частот лінійного тракту.}

_{Рівень шуму при максимальній температурі ґрунту}

_{Знайдемо величину загасання на ділянці регенерації номінальної довжини по формулі:}

_{Де - коефіцієнт загасання на напівтактові й частоті при максимальній температурі на глибині закладки кабелю.}

_{Знайдемо величину загасання на укороченій ділянці регенерації по формулі:}

_,

_{Розрахуємо очікувану захищеність сигналу від власної перешкоди на ділянці регенерації номінальної довжини:}

_{на укороченій ділянці, що прилягає до кінцевому пункту:}

_{Порівняємо отримані значення.}

_{Для регенераційної ділянки номінальної довжини:}

_{Для укороченої регенераційної ділянки:}

_{З порівняння видно, що мається великий запас по перешкодозахищеності при заданих довжинах ділянки регенерації, отже, ці ділянки обрані вірно.}

_{3.6 Побудова тимчасових діаграм цифрових сигналів}

_{У рамках цього завдання необхідно побудувати 6 тимчасових діаграм сигналів у чотирьох різних крапках цифрового лінійного тракту:}

_{на вході ділянки регенерації;}

_{на виході коригувального підсилювача регенератора (тракту "кабель + коректор") для двох значень тривалості відкоректованого відгуку;}

_{на виході виділювача тактових імпульсів; на виході регенератора.}

_{Послідовність кодових символів:}

_{10000100000100001111}

_{На першій діаграмі зображують сигнал КВП-3 (МЧПИ,HDB-3) відповідної заданої двоїстої послідовності кодових імпульсів. Шпаруватість сигналу складає =2.}

_{КВП-3 (код високої щільності проходження одиниць n=3)}

_{МЧПИ (модифікований код з послідовністю імпульсів, що чергується,).}

_{Код з полярністю імпульсів, що чергується, (ЧПИ). Цей код одержав у даний час широке поширення. Алгоритм переходу від двоїстого сигналу до коду ЧПИ (мал.9 ) полягає в тому, що символу 0 в обох випадках відповідає пауза. а символу 1 у коді ЧПИ відповідають імпульси позитивної чи негативної полярності. Строге чергування полярності імпульсів дозволяє різко зменшити лінійні перекручування другого роду і частково послабити лінійні перекручування першого роду.}

_{Рис.9 Код ЧПИ}

_{Модифікований код ЧПИ (МЧПИ). Істотним недоліком коду ЧПИ є труднощі реалізації УВТЧ. Як видно з мал.10 , на вході УВТЧ діє імпульсний цифровий сигнал, чи в розглянутому випадку - код ЧПИ.}

_{Рис.10. Схема регенератора}

_{Якщо в двоїчно му сигналі з'являється підряд безліч символів 0, то на вході УВТЧ буде діяти тривала пауза, що може привести до зриву його роботи. Суть модифікації коду ЧПИ полягає в тому, що в паузу, довжина якої перевищує n нулів, поміщають баластові сигнали. Вони перешкоджають погіршенню роботи УВТЧ, але в той же час легко можуть бути виявлені і вилучені на прийомі. Як приклад розглянемо код, що одержав широке поширення, високої щільності проходження одиниць (КВП-3), у якого n=3. У якості баластових використовуються два типи сигналів (мал.11 ), що мають умовну позначку O00V і BO0V.}

Рис.11 Баластові сигнали в коді МЧПИ.

При виборі конкретного виду баластового сигналу виходять з наступних умов:

полярність імпульсу В завжди протилежна полярності попереднього імпульсу,

полярність імпульсу V завжди збігається з полярністю попереднього імпульсу;

якщо між двома сусідніми паузами в двоїчно му сигналі з числом нулів n1 4 і n2 4 парне число одиниць, то заповнення другої паузи починається з баластового сигналу B0OV,якщо число одиниць між двома вищезгаданими паузами непарне, то заповнення другої паузи починається з баластового сигналу 000V.

На другій діаграмі зображують форму сигналу на виході коригувального підсилювача регенератора для випадку, коли тривалість відгуку тракту "кабель + коректор" на одиночний імпульс складає два тактових інтервали по його підставі.

У процесі побудови пунктиром зображують відгуки на кожен імпульс сигналу КВП-3, а потім суцільною лінією - результат суперпозицій відгуків. На діаграмі вказують положення порогів рішення.

Зі збільшенням довжини лінії зменшується висота імпульсу і зростає його тривалість. Такі перекручування форми імпульсів називаються лінійними перекручуваннями першого роду. Тому що загасання лінії зростає зі збільшенням частоти, можна вважати, що лінійні перекручування першого роду зв'язані з придушенням високочастотних компонентів імпульсних сигналів.

Характерна риса перекручування форми імпульсу полягає в тому, що виникає тривала післядія, причому тривалість вхідного сигналу багато менше постійної часу. Такі перекручування звуться лінійних перекручувань другого роду. Вони зв'язані з придушенням низькочастотних компонентів імпульсного сигналу.

Розглянемо принцип роботи регенератора.

Рис.12 Виникнення помилок у роботі регенератора через лінійні перекручування першого роду

На тимчасових діаграмах (мал.12 6 і в) показані ідеальний і перекручений двоїнні сигнали, причому останній діє на вході регенератора. За допомогою коригувального підсилювача (ШМАТ) відбуваються посилення і часткове відновлення форми імпульсного сигналу. Пристрій виділення тактової частоти (УВТЧ) виробляє послідовність стробуючих імпульсів, що випливають з частотою fт =1/T (мал. г).

Рис.13 До аналізу роботи регенератора

У моменти дії цих імпульсів замикається ключ (Кл) і відліки сигналу U1, U2,U3,... проходять у вирішальне пристрій (РУ). Тут відбувається порівняння напруг Uі з граничною напругою Uп. Якщо Uі>>Uп, то на виході РУ з'являється стандартний імпульс, у противному випадку на виході РУ формується пауза (мал.13 д). Таким чином , регенератор відновлює форму вихідного цифрового імпульсного сигналу. (відмінність полягає в невеликому тимчасовому запізнюванні, що несуттєво.)

Рис.14 До аналізу впливу лінійних перекручувань на код ЧПИ

На мал.14 ,6 зображений код ЧПИ, перекручений за рахунок лінійних перекручувань другого роду. Видно, що тривалі перехідні процеси, зв'язані з перекручуваннями цього типу, взаємно компенсуються і розташування імпульсів щодо осі абсцис не змінюється. На мал. у зображений код ЧПИ, підданий впливу лінійних перекручувань першого роду. Біля паузи, що діє на будь-яких тактових інтервалах, завжди розташовуються імпульси різної полярності (наприклад, на мал.,9 пауза має місце на третьому тактовому інтервалі). У результаті відбувається взаємна компенсація фронту і спаду цих імпульсів, там що в коді ЧПИ паузу легше знайти, чим у двоїчно му сигналі. Робота РУ регенератора коду ЧПИ складається в порівнянні напруг U1, U2,U3,... із двома граничними напругами ± Un, після чого виробляються імпульси відповідної чи полярності паузи в залежності від результату порівняння величин Uі з граничними значеннями.

На третій діаграмі зображують форму сигналу в тій же крапці при тривалості відгуку три тактових інтервали.

Форма відгуків, що рекомендується використовувати при побудові тимчасових діаграм показана на малюнку, а їхнього значення для деяких моментів часу приведені в таблиці.

Значення аргументу	0
Нормовані значення відгуків	1	0,85	0,5	0,17	0	0
	1	0,93	0,74	0,5	0,27	0

На четвертій діаграмі зображують тактовий синхросигнал, що представляє собою короткий у порівнянні з періодом їхнього проходження і відповідним чином фазовані імпульси.

На п'ятій і шостій діаграмах зображують сигнали на виході регенератора, що повинні відповідати сигналам на діаграмах 2,3 і 4.

Після побудови всіх діаграм роблять висновки про можливість правильної регенерації сигналів при наявності між символьних перекручувань.

Рис.15. Структурна схема регенератора МЧПИ.

На схемі (мал.15) УР (пристрій поділу) розділяє позитивні і негативні компоненти. У моменти стробування в пристроях РУ1 і РУ2 компоненти вхідних сигналів порівнюються з граничним рівнем, і в залежності від результату РУ виробляють сигнали керування ключами Кл1 і Кл2. За допомогою пристрою, що віднімає, формується регенерований сигнал МЧПИ.

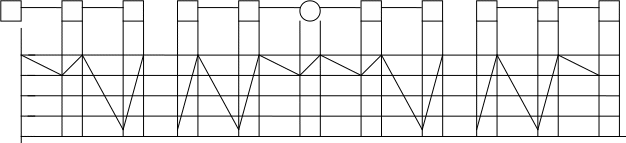

Рис. 16.. Тимчасові діаграми цифрових сигналів.

На першій діаграмі зображений сигнал 1000V1000V0V000V1111 коду КВП-3 (з додаванням баластового сигналу).

На другій діаграмі зображений сигнал на виході коригувального підсилювача регенератора для випадку, коли тривалість відгуку тракту "кабель + коректор" на одиночний імпульс складає два тактових інтервали по його підставі.

На третій діаграмі зображений сигнал на виході коригувального підсилювача регенератора для випадку, коли тривалість відгуку тракту "кабель + коректор" на одиночний імпульс складає три тактових інтервали по його підставі.

На четвертій діаграмі зображений тактовий синхросигнал, стробуючі імпульси з виходу виділювача тактової частоти (ВТЧ).

На п'ятій і шостій діаграмах зображені сигнали на виході регенератора, що являють собою порівняння сигналу на виході коригувального регенератора і синхросигналу з виходу ВТЧ.

З діаграми п'ять випливає, що сигнал із тривалістю відгуку тракту "кабель + коректор" рівної два тактових інтервали на вході формувача вихідних імпульсів буде розпізнаний без помилок, тому що відбувається збіг символів "1" на виході РУ зі стробуючими імпульсами ВТЧ.

З діаграми шість випливає, що сигнал із тривалістю відгуку тракту "кабель + коректор" рівної три тактових інтервали на вході формувача вихідних імпульсів буде розпізнаний з помилками, тому що не відбувається збіг символів "1" на виході РУ зі стробуючими імпульсами ВТЧ.

Висновок: З побудованих діаграм видно, що у випадку, коли тривалість відгуку складає два такти інтервалу, регенерація сигналу відбувається без помилок, а у випадку, коли тривалість відгуку складає три такти інтервалу, регенерація сигналу відбувається з появою помилок. Це зв'язано зі збільшенням між символьної перешкоди.

Діаграма загасання в лінійному тракті

Т.як регенераційні ділянки однакові, тому на діаграмі зображуються перші й останні ділянки.

Також на діаграмі зображені укорочені регенераційні ділянки.

4. Техніка безпеки та охорона життєдіяльності

4.1 Основні зведення про охорону праці

У процесі технічного обслуговування ЛАЦ повинні дотримуватися вимоги по охороні праці і техніку безпеки. Варто керуватися діючими правилами й інструкцією з охорони праці при обслуговуванні і ремонті пристроїв СЦБ і зв'язку на залізничному транспорті.

Усі каркаси устаткування повинні бути заземлені. Перед вступними стійками і перед стійками дистанційного живлення напругою більш 250 В повинні бути покладені гумові коврики. У ланцюгах живлення й у боксах повинні застосовуватися дужки з ізолюючим покриттям тієї частини, за якої беруться руками. Штифти кабельних боксів, що знаходяться під напругою дистанційного живлення, повинні бути укладені в ізоляційні трубки. В устаткуванні комутації дистанційного живлення передбачають блокування, що забезпечує зняття напруги зі струмоведучих частин при відкриванні дверцят, чи кришки зняття чохла з устаткування.

Працювати на струмоведучих частинах, що знаходяться під напругою джерел живлення, можна в діелектричних рукавичках, коштуючи на гумовому коврику чи в діелектричних калошах, у головному уборі і застебнутими в кистей рук рукавами одягу, користуваться інструментами з ізолюючими ручками; ізолюватися від сусідніх струмоведучих частин гумовими ковриками чи електрокартоном; не доторкаючись до навколишнього предметам. Застосовувати напилки, ножівки, металеві мітла й інші неізольовані предмети забороняється. Проводити електричні виміри повітряних ланцюгів при наближенні і під час грози забороняється. При виявленні на проводах постійної напруги необхідно повідомляти про цьому лінійному працівнику, що направляється на усунення ушкодження. Відсутність напруги на струмоведучих частинах варто перевіряти тільки чи вольтметром індикатором напруги з неоновою лампою.

Усі роботи в НУП проводяться за розпорядженням начальника дистанції сигналізації і чи зв'язки його заступника і тільки після дозволу чергового інженера живильного пункту. Для забезпечення безпеки робіт, виконуваних у НУП чи ОУП при знятій напрузі, необхідно зробити додаткові розриви в ланцюгах прийому дистанційного живлення, а при роботах на лінії при знятій напрузі робити розриви в підсилювальному пункті, з якого напруга надходить у даний лінійний ланцюг.

Роботи з іспиту апаратури дистанційного живлення проводяться тільки за вказівкою обличчя, відповідального за проведення іспитів. У цьому випадку в НУП виділяють бригади, що складаються кожна не менш чим із двох чоловік, з яких одного призначають старшим, Усі працівники перед початком іспитів повинні бути ознайомлені зі своїми обов'язками і порядком проведення робіт. Напруга дистанційного живлення включають у лінію після того, як із усіх НУП будуть отримані підтвердження про готовність проведення іспитів. Знімати з апаратури дистанційного живлення окремі плати дозволяє керівник робіт після вимикання дистанційного живлення.

Роботи в НУП проводяться тільки при відкритій кришці горловини камери. Приміщення камери НУП, що не мають постійної вентиляції, перед початком і під час робіт повинні провітрюватися ручним вентилятором. Кінець шланга вентилятора повинний знаходиться на висоті 20-30 див від підлоги камери. У працюючих у приміщенні камери НУП повинні бути застебнуті на кистях рук рукава одягу і одягнені головні убори. Усі захисні засоби, застосовувані в ЛАЦ, повинні періодично проходити контрольні іспити у встановлений термін.

4.2 Техніка безпеки при транспортуванні і прокладці кабелю.

Навантаження і вивантаження барабанів з кабелем масою більш 60 кг необхідно виконувати механізованим способом і на рівній місцевості. При наявності ухилу під щоки барабана укладають упори. Перед початком прокладки кабелю необхідно перевірити герметичність оболонки через вентиль, упаяний наприкінці кабелю. Завод поставляє кабель під повітряним тиском. При розкочуванні й укладанні кабелю в міжколійя барабан установлюють з дотриманням габариту наближення будівель. Не допускається залишати на ніч у міжколійя. Кабель прокладають, як правило при плюсовій температурі повітря. У разі потреби прокладки кабелів зв'язку при температурі нижче припустимих, кабель на барабанах варто підігріти.

4..3 Техніка безпеки при роботах у колодязях кабельної каналізації.

При протяганні кабелю в каналізації забороняється знаходитися у вигинів троса і доторкатися голими руками до кабелю, що рухається, чи тросу. Під час установки на стінки колодязя залізобетонного перекриття знаходитися в колодязі забороняється. Спускатися в колодязь дозволяється після того, як перекриття буде надійно установлено. При відкриванні колодязя слід дотримуватися особливої обережності, щоб не вийшло іскри від ударів брухтом, молотком і т.д. , що можуть викликати вибух, якщо в колодязі маються вибухонебезпечні гази. Необхідно, щоб на кожнім працівнику, що спускається в колодязь, був одягнений рятувальний пояс з лямками надійно прикріплений міцною мотузкою.

4.5 Техніка безпеки при зварюванні волокно - оптичного кабелю.
