4.2.2. Средства измерения погрешности зубчатых колес и передач

4.2.2.1. (1) Зубчатые колеса и передачи имеют _____ степеней точности

а) 12

б) 10

в) 6

г) 8

д) 11

(эталон – а)

4.2.2.2. (2) Нормы точности зубчатых колес и передач:

а) нормы кинематической точности

б) нормы плавности работы колес

в) нормы хода колес

г) нормы контакта зубьев

д) нормы бокового зазора

(эталон – а, б, г, д)

4.2.2.3. (2) Боковой зазор в зубчатой передаче необходим для:

а) компенсации температурных деформаций

б) плавности работы колес

в) компенсации погрешностей изготовления и монтажа

г) уменьшения трения

д) размещения слоя смазки

(эталон – а, в, д)

4.2.2.4. (1) Виды сопряжений по боковому зазору в зубчатой передаче ….

а) H; E; D; С; В; А

б) E; D; С; В; А

в) D; С; В; А

г) С; В; А

д) В; А

(эталон – а)

4.2.2.5. (1) Виды допусков на боковой зазор в зубчатой передаче…..

а) c, b, a, z, y, x

б) h, d, c, b, a,

в) z, y, x

г) d, c, b, a, z, y, x

д) h, d, c, b, a, z, y, x

(эталон – д)

4.2.2.6. (2) Нормы кинематической точности для зубчатых колес:

а) накопленная погрешность шага по колесу

б) погрешность обката и радиальное биение зубчатого венца

в) отклонение углового шага

г) колебание длины общей нормали и радиальное биение зубчатого венца

д) погрешность обката и колебание измерительного межосевого расстояния за один оборот зубчатого колеса

(эталон – а, б, г, д)

4.2.2.7. (2) Нормы кинематической точности для зубчатых колес:

а) накопленная погрешность шага по колесу

б) погрешность обката и радиальное биение зубчатого венца

в) отклонение углового шага

г) колебание длины общей нормали и колебание измерительного межосевого расстояния за один оборот зубчатого колеса

д) радиальное биение зубчатого венца

(эталон – а, б, г, д)

4.2.2.8. (2) Нормы плавности для зубчатых передач:

а) местная кинематическая погрешность передач

б) погрешность обката и радиальное биение зубчатого венца

в) отклонение углового шага

г) циклическая погрешность зубцовой части в передаче

д) циклическая погрешность передачи

(эталон – а, г, д)

4.2.2.9. (2) Нормы плавности для зубчатых колес:

а) местная кинематическая погрешность

б) циклическая погрешность зубцовой частоты

в) отклонение углового шага

г) погрешность направления зуба

д) отклонение шага зацепления и погрешность профиля зуба

(эталон – а, б, в, д)

4.2.2.10. (2) Нормы плавности для зубчатых колес:

а) погрешность направления зуба

б) отклонение шага зацепления и отклонение углового шага

в) отклонение углового шага

г) колебание измерительного межосевого расстояния на одном зубе

д) циклическая погрешность колеса

(эталон – б, в, г, д)

4.2.2.11. (2) Нормы контакта для зубчатых передач:

а) погрешность направления зуба

б) непараллельность осей и перекос осей

в) отклонение углового шага

г) суммарное пятно контакта

д) мгновенное пятно контакта

(эталон – б, г, д)

4.2.2.12. (2) Нормы контакта для зубчатых колес:

а) погрешность направления зуба

б) погрешность формы и расположения контактной линии

в) отклонение углового шага

г) отклонение осевых шагов по нормали и погрешность формы и расположения контактной линии

д) отклонение осевых шагов по нормали и отклонение шага зацепления

(эталон – а, б, г, д)

4.2.2.13. (2) Нормы бокового зазора для зубчатых передач:

а) отклонение межосевого расстояния (для передачи с нерегулируемым расположением осей)

б) гарантированный боковой зазор (для передач с регулируемым положением осей)

в) отклонение углового шага

г) суммарное пятно контакта

д) мгновенное пятно контакта

(эталон – а, б)

4.2.2.14. (2) Нормы бокового зазора для зубчатых колес:

а) наименьшее дополнительное смещение исходного контура

б) наименьшее отклонение средней длины общей нормали

в) отклонение углового шага

г) наименьшее отклонение толщины зуба

д) верхнее предельное отклонение измерительного межосевого расстояния

(эталон – а, б, г, д)

4.2.2.15. (1) Комплексным показателем норм кинематической точности является ….

а) кинематическая погрешность зубчатого колеса

б) погрешность формы и расположения зубчатого колеса

в) циклическая погрешность зубцовой частоты

г) местная кинематическая погрешность

д) отклонение толщины зуба

(эталон – а)

4.2.2.16. (2) Разность между действительным и расчетным углами поворота зубчатого колеса, проворачиваемого ведущим образцовым зубчатым колесом, есть _____ погрешность.

(эталон - кинематическая)

4.2.2.17. (2) Кинематическую погрешность зубчатых колес можно измерить:

а) прибор мод. БВ-608к

б) прибор мод. БВ-5053

в) УМК-5

г) биениемер

д) микрометр зубомерный

(эталон – а, б, в)

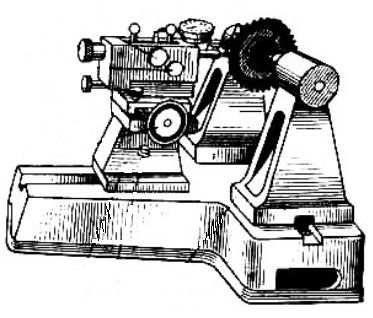

4.2.2.18. (1) Прибор для измерения кинематической погрешности зубчатых колес, изображенный на рисунке, это……

а) прибор мод. БВ-608к

б) прибор мод. БВ-5053

в) УМК-5

г) биениемер

д) микрометр зубомерный

(эталон - а)

4.2.2.19. (2) Радиальное биение зубчатого венца возникает из-за:

а) износа станка

б) неточного центрирования колеса при зубообработке

в) кинематической погрешности станка

г) отклонения углового шага зубчатого колеса

д) износа зубчатого колеса

(эталон – б, в)

4.2.2.20. (2) Наибольшая разность расстояний от рабочей оси колеса до делительной прямой исходного контура, условно наложенного на профиль зубьев колеса, есть _____ биение.

(эталон - радиальное)

4.2.2.21. (2) Расстояние между двумя параллельными плоскостями, касательными к двум разноименным боковым поверхностям А и В зубьев колеса, есть длина общей _____ зубчатого колеса.

(эталон - нормали)

4.2.2.22. (1) Наибольшая разность расстояний от рабочей оси колеса до делительной прямой исходного контура, условно наложенного на профиль зубьев колеса, есть ….

а) торцевое биение

б) радиальное биение

в) длиной общей нормали

г) отклонение углового шага

д) отклонение толщины зуба

(эталон – б)

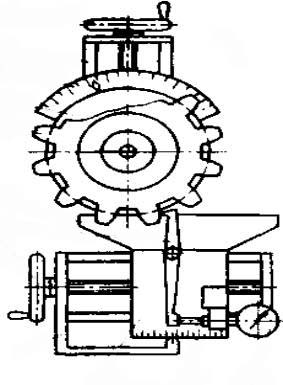

4.2.2.23. (1) Средство измерения погрешности зубчатых колес, изображенное на рисунке, это……

а) прибор мод. БВ-608к

б) прибор мод. БВ-5053

в) УМК-5

г) биениемер

д) микрометр зубомерный

(эталон - г)

4.2.2.24. (1) Расстояние между двумя параллельными плоскостями, касательными к двум разноименным боковым поверхностям А и В зубьев колеса, есть ….

а) торцевое биение

б) радиальное биение

в) длиной общей нормали

г) отклонение углового шага

д) отклонение толщины зуба

(эталон – в)

4.2.2.25. (2) Длину общей нормали зубчатого колеса можно измерить:

а) прибор мод. БВ-608к

б) прибор мод. БВ-5053

в) микрометрический нормалемер

г) индикаторный нормалемер

д) проектор

(эталон – в, г)

4.2.2.26. (1) Средство измерения погрешности зубчатых колес, изображенное на рисунке, это……

а) микрометрический нормалемер

б) прибор мод. БВ-5053

в) УМК-5

г) биениемер

д) индикаторный нормалемер

(эталон - а)

4.2.2.27. (1) Средство измерения погрешности зубчатых колес, изображенное на рисунке, это……

а) микрометрический нормалемер

б) прибор мод. БВ-5053

в) УМК-5

г) биениемер

д) индикаторный нормалемер

(эталон - д)

4.2.2.28. (1) Разность между наибольшим и наименьшим действительными межосевыми расстояниями при беззазорном (двухпрофильном) зацеплении измерительного зубчатого колеса с контролируемым за полный оборот последнего, есть ….

а) торцевое биение

б) радиальное биение

в) длиной общей нормали

г) колебание измерительного межосевого расстояния за один полный оборот колеса

д) отклонение толщины зуба

(эталон – г)

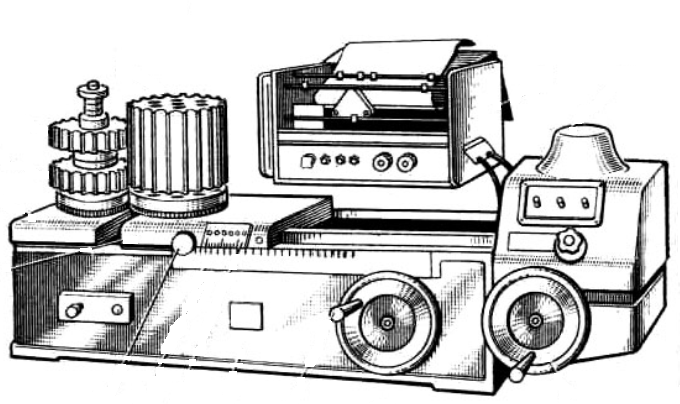

4.2.2.29. (1) Средство измерения погрешности зубчатых колес, изображенное на рисунке, это……

а) микрометрический нормалемер

б) прибор мод. БВ-5053

в) межцентромер МЦ-400Э

г) биениемер

д) индикаторный нормалемер

(эталон - в)

4.2.2.30. (2) Погрешности, нарушающие плавность работы зубчатой передачи:

а) циклическая погрешность зубчатого колеса и передачи

б) циклическая погрешность зубцовой частоты

в) радиальное биение зубчатого венца

г) колебание длины общей нормали

д) местная кинематическая погрешность

(эталон – а, б, д)

4.2.2.31. (1) Отклонение шага зацепления (основного шага) можно измерить….

а) биениемер

б) микрометрический нормалемер

в) шагомер

г) индикаторный нормалемер

д) прибор БВ-608к

(эталон – в)

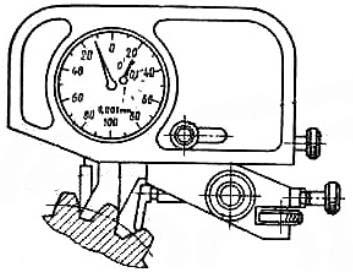

4.2.2.32. (1) Средство измерения погрешности зубчатых колес и передач, изображенное на рисунке, это ……

а) дисковый эвольвентомер

б) микрометрический нормалемер

в) шагомер основного шага

г) индикаторный нормалемер

д) шагомер окружного шага

(эталон - в)

4.2.2.33. (1) Средство измерения погрешности зубчатых колес и передач, изображенное на рисунке, это ……

а) дисковый эвольвентомер

б) микрометрический нормалемер

в) шагомер основного шага

г) индикаторный нормалемер

д) шагомер окружного шага

(эталон - д)

4.2.2.34. (2) Погрешности профиля зуба вызывают:

а) неравномерность движения колес

б) дополнительные динамические нагрузки

в) радиальное биение зубчатого венца

г) колебание длины общей нормали

д) уменьшают поверхность контакта зубьев

(эталон – а, б, д)

4.2.2.35. (1) Средство измерения погрешности зубчатых колес и передач, изображенное на рисунке, это ……

а) дисковый эвольвентомер

б) микрометрический нормалемер

в) шагомер основного шага

г) индикаторный нормалемер

д) шагомер окружного шага

(эталон - а)

4.2.2.36. (1) Комплексный показатель полноты контакта зубьев – это ….

а) движения колес

б) суммарное пятно контакта

в) радиальное биение

г) длина общей нормали

(эталон – б)

4.2.2.37. (2) Часть боковой поверхности зуба колеса, на которой располагаются следы его прилегания к зубьям колеса, есть суммарное ______контакта.

(эталон - пятно)

4.2.2.38. (2) Отклонение формы и направления контактной линии зуба контролируют на:

а) биениемер

б) ходомер

в) шагомер

г) индикаторный нормалемер

д) контактомер

(эталон – б, д)

4.2.2.39. (1) Тангенциальный зубомер предназначен для….

а) определения смещения исходного контура относительно наружного диаметра колес

б) измерения толщины зубьев

в) измерения внутреннего диаметра колес

г) измерения длины общей нормали

(эталон – а)

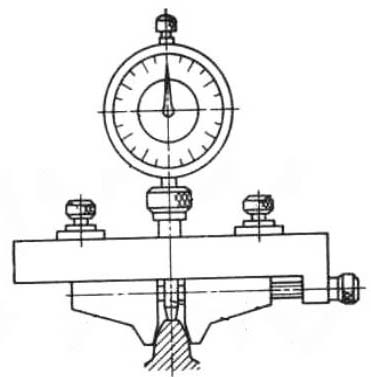

4.2.2.40. (1) Средство измерения погрешности зубчатых колес и передач, изображенное на рисунке, это ……

а) дисковый эвольвентомер

б) микрометрический нормалемер

в) шагомер основного шага

г) тангенциальный зубомер

д) шагомер окружного шага

(эталон - г)

4.2.2.41. (1) Штангензубомер предназначен для….

а) определения смещения исходного контура относительно наружного диаметра колес

б) измерения толщины зубьев

в) измерения внутреннего диаметра колес

г) измерения длины общей нормали

(эталон – б)

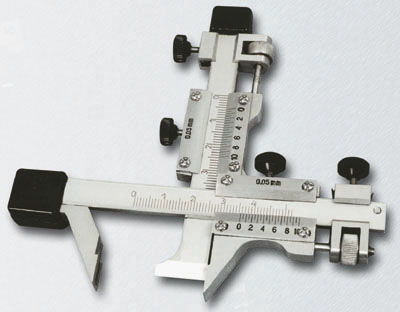

4.2.2.42. (1) Средство измерения погрешности зубчатых колес и передач, изображенное на рисунке, это ……

а) дисковый эвольвентомер

б) микрометрический нормалемер

в) шагомер

г) тангенциальный зубомер

д) штангензубомер

(эталон - д)
