4.2. Средства измерения геометрических параметров деталей типовых сопряжений
4.2.1. Методы и средства измерения параметров резьбы
4.2.1.1. (1) Размеры резьбы стандартизованы по …..
а) внутреннему диаметру
б) наружному диаметру
в) углу профиля резьбы
г) диаметру и шагу
д) шагу резьбы
(эталон – г)
4.2.1.2. (2) Методы контроля резьбы:
а) комплексный метод
б) методы светового сечения
в) нулевой метод
г) дифференцированный метод
(эталон – а, г)
4.2.1.3. (1) Проходными резьбовыми калибрами контролируют …..
а) приведенный средний диаметр резьбы
б) средний диаметр резьбы
в) углу профиля резьбы
г) диаметру и шагу
д) шагу резьбы
(эталон – а)
4.2.1.4. (1) Непроходными резьбовыми калибрами контролируют …..
а) приведенный средний диаметр резьбы
б) средний диаметр резьбы
в) углу профиля резьбы
г) диаметру и шагу
д) шагу резьбы
(эталон – б)
4.2.1.5. (2) Типы калибров-пробок:
а) двухсторонние калибры с вставками
б) проходные и непроходные
в) однопредельные калибры с насадкой
г) калибры с ручками
д) калибры трехсторонние
(эталон – а, б, в, г)
4.2.1.6. (1) Калибр, изображенный на рисунке, это ……
а)
двухсторонний
калибр-пробка с вставками
б)
проходной
и непроходной калибр-пробка в)
однопредельный
калибр-пробка с насадкой г)
калибр-пробка
с ручкой
д) калибр-кольцо
(эталон - б)
4.2.1.7. (1) Калибр, изображенный на рисунке, это ……
а)
двухсторонний
калибр-пробка с вставками
б)
проходной
и непроходной калибр-пробка в)
однопредельный
калибр-пробка с насадкой г)
калибр-пробка
с ручкой
д) калибр-кольцо
(эталон - в)
4.2.1.8. (1) Калибр, изображенный на рисунке, это ……
а)
двухсторонний
калибр-пробка с вставками
б)
проходной
и непроходной калибр-пробка в)
однопредельный
калибр-пробка с насадкой г)
калибр-пробка
с ручкой
д) калибр-кольцо
(эталон - г)

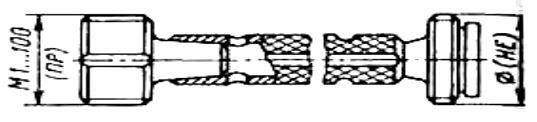

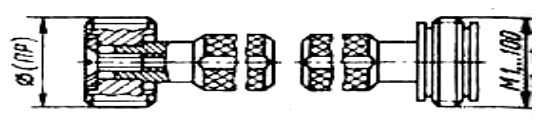

4.2.1.9. (3) Соответствие калибров их типам
-
1)
а) проходной и непроходной калибр-пробка
б) двухсторонний калибр-пробка с вставками
в) однопредельный калибр-пробка с насадкой
г) калибр-пробка с ручкой
2)
3)
(эталон – 1 – а; 2 – в; 3 – г)
4.2.1.10. (2) Виды калибров-колец:
а) жесткие калибры-кольца
б) регулируемые калибры-кольца
в) нерегулируемые калибры-кольца
г) нежесткие калибры-кольца
(эталон – а, б)
4.2.1.11. (1) Калибр, изображенный на рисунке, это ……
а)
двухсторонний
калибр-пробка с вставками
б)
жесткий
калибр-кольцо
в)
регулируемый
калибр-кольцо г)
калибр-пробка
с ручкой
(эталон - б)

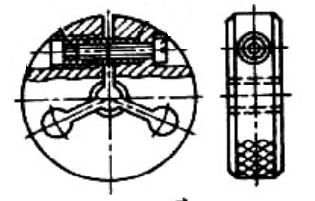

4.2.1.12. (1) Калибр, изображенный на рисунке, это ……
а)
двухсторонний
калибр-пробка с вставками
б)
жесткий
калибр-кольцо
в)
регулируемый
калибр-кольцо г)
калибр-пробка
с ручкой
(эталон - в)
4.2.1.13. (1) Средство для измерения параметров резьбы, изображенный на рисунке, это……
а) резьбовые шаблоны б)
образцы
шероховатости
в)
калибры г)
шагомер
(эталон - а)
4.2.1.14. (2) Наружный диаметр наружной резьбы в зависимости от требуемой точности можно измерить:
а) штангенциркуль
б) микрометр
в) длинномер
г) калибры-кольца
д) калибры-пробки
(эталон – а, б, в)

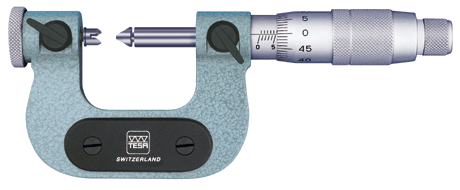

4.2.1.15. (1) Прибор для измерения параметров резьбы, изображенный на рисунке, это……
а) резьбовые шаблоны б)
микрометр
со вставками
в) микрометр зубомерный г)
шагомер
(эталон - б)
4.2.1.16. (1) Микрометр со вставками предназначен для:
а) измерения среднего диаметра наружной резьбы
б) измерения наружного диаметра наружной резьбы
в) измерения внутреннего диаметра наружной резьбы
г) измерения шага резьбы
(эталон – а)
4.2.1.17. (2) Шаг резьбы можно измерить:
а) микроскоп
б) микрометр
в) длинномер
г) индикаторный шагомер
д) калибры-пробки
(эталон – а, г)

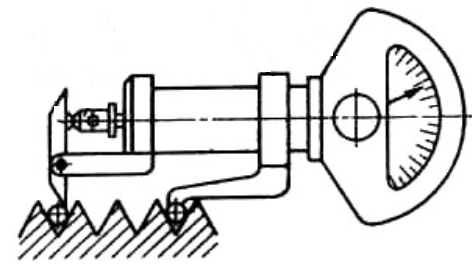

4.2.1.18. (1) Прибор для измерения параметров резьбы, изображенный на рисунке, это……
а) резьбовые шаблоны б)
микрометр
со вставками
в) индикаторный шагомер
г)
калибр
(эталон - в)

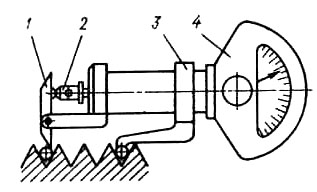

4.2.1.19. (3) Соответствие позиций составляющим индикаторного шагомера
-
(эталон 1 – г, 2 – а, 3 – б)
1) пружинная головка
2) рычаг с шаровыми наконечниками
3) измерительный наконечник
а) 1
б) 2
в) 3
г) 4
4.2.1.20. (1) Метод измерения основных параметров наружной резьбы на микроскопе:
а) комплексный метод
б) метод в проходном свете
в) нулевой метод
г) дифференцированный метод
(эталон – б)
