4. Средства для измерения отклонений формы, расположения и шероховатости поверхностей и измерения геометрических параметров деталей типовых сопряжений
4.1. Средства для измерения отклонений формы, расположения и шероховатости поверхностей
4.1.1. Средства для измерения отклонений формы поверхностей
4.1.1.1. (2) Отклонение формы реальной поверхности от формы номинальной поверхности, есть отклонение _______.
(эталон - формы)
4.1.1.2. (2) Отклонение формы, при котором наблюдается набольшее расстояние от точек реальной поверхности до прилегающей плоскости, есть отклонение от _______.
(эталон - плоскостности)
4.1.1.3. (1) Отклонение формы, при котором наблюдается набольшее расстояние от точек реальной поверхности до прилегающей плоскости, есть ……..
а) отклонение от плоскостности
б) отклонение от прямолинейности
в) отклонение от цилиндричности
г) отклонение от круглости
д) отклонение профиля продольного сечения
(эталон - а)
4.1.1.4. (2) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реального профиля до прилегающей прямой, есть отклонение от _______.
(эталон - прямолинейности)
4.1.1.5. (1) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реального профиля до прилегающей прямой, есть ……..
а) отклонение от плоскостности
б) отклонение от прямолинейности
в) отклонение от цилиндричности
г) отклонение от круглости
д) отклонение профиля продольного сечения
(эталон - б)
4.1.1.6. (2) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра, есть отклонение от _______.
(эталон - цилиндричности)
4.1.1.7. (1) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра, есть ……..
а) отклонение от плоскостности
б) отклонение от прямолинейности
в) отклонение от цилиндричности
г) отклонение от круглости
д) отклонение профиля продольного сечения
(эталон - в)
4.1.1.8. (2) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реального профиля до прилегающей окружности, есть отклонение от _______.
(эталон - круглости)
4.1.1.9. (1) Отклонение формы, при котором наблюдается наибольшее расстояние от точек реального профиля до прилегающей окружности, есть ……..
а) отклонение от плоскостности
б) отклонение от прямолинейности
в) отклонение от цилиндричности
г) отклонение от круглости
д) отклонение профиля продольного сечения
(эталон - г)
4.1.1.10. (1) Отклонение формы, изображенное на рисунке, это ……
а) отклонение от плоскостности
б) отклонение от прямолинейности в)
отклонение от
цилиндричности г)
отклонение от
круглости
д)
отклонение профиля продольного сечения
(эталон – а)
4.1.1.11. (1) Отклонение формы, изображенное на рисунке, это ……
а) отклонение от плоскостности
б) отклонение от прямолинейности в)
отклонение от
цилиндричности г)
отклонение от
круглости
д)
отклонение профиля продольного сечения
(эталон – б)
4.1.1.12. (1) Отклонение формы, изображенное на рисунке, это ……
а) отклонение от плоскостности
б) отклонение от прямолинейности в)
отклонение от
цилиндричности г)
отклонение от
круглости
д)
отклонение профиля продольного сечения
(эталон – в)
4.1.1.13. (1) Отклонение формы, изображенное на рисунке, это ……
а) отклонение от плоскостности
б) отклонение от прямолинейности в)
отклонение от
цилиндричности г)
отклонение от
круглости
д)
отклонение профиля продольного сечения
(эталон – г)
4.1.1.14. (1) Отклонение формы, изображенное на рисунке, это ……
а) отклонение от плоскостности
б) отклонение от прямолинейности в)
отклонение от
цилиндричности г)
отклонение от
круглости
д)
отклонение профиля продольного сечения
(эталон – д)
4.1.1.15.(2) Виды отклонений от плоскостности и прямолинейности:
а) вогнутость
б) овальность
в) выпуклость
г) огранка
д) седлообразность
(эталон – а, в)
4.1.1.16. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) вогнутость
б) овальность
в)
выпуклость г)
огранка
д) седлообразность
(эталон – а)
4.1.1.17. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) вогнутость
б) овальность
в)
выпуклость г)
огранка
д) седлообразность
(эталон – в)
4.1.1.18. (3) Соответствие отклонений формы их названиям
-
1)
а) вогнутость
б) выпуклость
в) седлообразность
2)
(эталон – 1 – а; 2 – б)
4.1.1.19.(2) Виды некруглости:
а) вогнутость
б) овальность
в) выпуклость
г) огранка
д) седлообразность
(эталон – б, г)
4.1.1.20. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) вогнутость
б) овальность
в)
выпуклость г)
огранка
д) седлообразность
(эталон – б)
4.1.1.21. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) вогнутость
б) овальность
в)
выпуклость г)
огранка
д) седлообразность
(эталон – г)
4.1.1.22.(2) Виды отклонения профиля продольного сечения:
а) бочкообразность
б) овальность
в) выпуклость
г) конусообразность
д) седлообразность
(эталон – а, г, д)
4.1.1.23. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) бочкообразность
б) овальность
в)
выпуклость г)
конусообразность
д) седлообразность
(эталон – г)
4.1.1.24. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) бочкообразность
б) овальность
в)
выпуклость г)
конусообразность
д) седлообразность
(эталон – а)
4.1.1.25. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) бочкообразность
б) овальность
в)
выпуклость г)
конусообразность
д) седлообразность
(эталон – д)
3.1.5.26. (3) Соответствие оптико–механических приборов их названиям
-
1)
а) бочкообразность
б) овальность
в) конусообразность
г) седлообразность
2)
3)
(эталон – 1 – в; 2 – а; 3 – г)
4.1.1.27. (1) Вид отклонения формы, изображенный на рисунке, это ……
а) бочкообразность
б) изогнутость
в)
выпуклость г)
конусообразность
д) седлообразность
(эталон – б)
4.1.1.28. (3) Соответствие названий допусков формы их обозначениям
-
1
)
плоскостности
2) прямолинейности
3) цилиндричности
4) круглости
5) профиля продольного сечения
а)
б)
в)
г) ═
д)
е) Ø
(эталон – 1 – а; 2 – в; 3 – б, 4 – д, 5 – г)
4.1.1.29. (2) Типы поверочных линеек:
а) лекальные линейки
б) лекальные линейки с широкой рабочей поверхностью
в) лекальные линейки с узкой рабочей поверхностью
г) угловые трехгранные линейки
д) прямоугольные линейки
(эталон – а, б, г)
4.1.1.30. (2) Типы лекальных линеек:
а) лекальные односторонние
б) лекальные с двухсторонним скосом
в) лекальные треугольные
г) лекальные четырехгранные
д) лекальные пятигранные
(эталон – б, в, г)
4.1.1.31. (2) Типы лекальных линеек с широкой рабочей поверхностью:
а) с широкой рабочей поверхностью прямоугольного сечения
б) с широкой рабочей поверхностью двутаврового сечения
в) с широкой рабочей поверхностью круглого сечения
г) с широкой рабочей поверхностью, мостики
д) с широкой рабочей поверхностью овального сечения
(эталон – а, б, г)
4.1.1.32. (1) Средство для измерения отклонений формы, изображенное на рисунке, это ……
а) оптическая линейка
б) лекальная линейка в)
набор щупов г)
измерительные
уровни
д) калибр
(эталон - в)
4.1.1.33. (2) Угол, образованный двумя шабреными поверхностями в угловых линейках, равен:
а) 45о
б) 55о
в) 60о
г) 90о
(эталон – а, б, в)
4.1.1.34. (2) Поверочные и разметочные плиты предназначены:
а) для одновременного контроля двух пересекающихся поверхностей методом «на краску»
б) для контроля плоскостности методом линейных отклонений
в) для контроля плоскостности методом «на краску»
г) для измерения отклонений от прямолинейности шаговым методом
д) для контроля горизонтально расположенных поверхностей большой протяженности
(эталон – б, в)
4.1.1.35. (1) Измерительные уровни предназначены….
а) для одновременного контроля двух пересекающихся поверхностей методом «на краску»
б) для контроля плоскостности методом линейных отклонений
в) для контроля плоскостности методом «на краску»
г) для измерения отклонений от прямолинейности шаговым методом
д) для контроля горизонтально расположенных поверхностей большой протяженности
(эталон – г)
4.1.1.36. (1) Гидростатические уровни предназначены….
а) для одновременного контроля двух пересекающихся поверхностей методом «на краску»
б) для контроля плоскостности методом линейных отклонений
в) для контроля плоскостности методом «на краску»
г) для измерения отклонений от прямолинейности шаговым методом
д) для контроля горизонтально расположенных поверхностей большой протяженности
(эталон – д)
4.1.1.37. (1) Оптическая линейка предназначена….
а) для измерения отклонений от прямолинейности с высокой точностью
б) для контроля плоскостности методом линейных отклонений
в) для контроля плоскостности методом «на краску»
г) для измерения отклонений от прямолинейности шаговым методом
д) для контроля горизонтально расположенных поверхностей большой протяженности
(эталон – а)
4.1.1.38. (2) Типы кругломеров:
а) с вращающимся измерительным наконечником
б) с вращающимся столом
в) с вращающимся изделием
г) с вращающимся столом и измерительным наконечником
д) с вращающимся изделием и измерительным наконечником
(эталон – а, в)

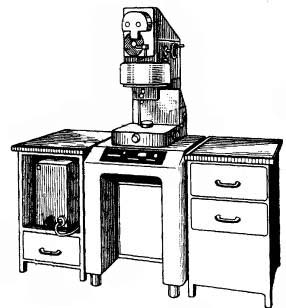

4.1.1.39. (1) Прибор для измерения отклонений формы, изображенный на рисунке, это ……
а) вертикальный длинномер
б) кругломер в)
универсальный микроскоп г)
инструментальный микроскоп
д) проектор
(эталон - б)
