3.2. Средства измерения и контроля угловых размеров

3.2.1. Методы измерения углов

3.2.1.1. (2) Разность между наибольшим и наименьшим предельными углами есть _______ угла.

(эталон – допуск)

3.2.1.2. (2) Методы измерения углов деталей:

а) метод сравнения

б) дифференциальный метод

в) абсолютный гониометрический метод

г) нулевой метод

д) косвенный тригонометрический метод

(эталон – а, в, д)

3.2.1.3. (2) Метод измерения углов деталей, при котором значение измеряемого угла определяют путем сравнения с жесткими контрольными инструментами, называют метод _______.

(эталон - сравнения)

3.2.1.4. (1) Метод измерения углов деталей, при котором значение измеряемого угла определяют путем сравнения с жесткими контрольными инструментами, называют .…

а) метод сравнения

б) дифференциальный метод

в) абсолютный гониометрический метод

г) нулевой метод

д) косвенный тригонометрический метод

(эталон – а)

3.2.1.5. (2) Метод измерения углов деталей, основанный на использовании приборов с угломерной шкалой, называют абсолютный _______ метод.

(эталон - гониометрический)

3.2.1.6. (1) Метод измерения углов деталей, основанный на использовании приборов с угломерной шкалой, называют ……

а) метод сравнения

б) дифференциальный метод

в) абсолютный гониометрический метод

г) нулевой метод

д) косвенный тригонометрический метод

(эталон – в)

3.2.1.7. (2) Метод измерения углов деталей, заключающийся в определении линейных размеров, связанных с измеряемым углом тригонометрической функцией, называют косвенный _______ метод.

(эталон - тригонометрический)

3.2.1.8. (1) Метод измерения углов деталей, заключающийся в определении линейных размеров, связанных с измеряемым углом тригонометрической функцией, называют……

а) метод сравнения

б) дифференциальный метод

в) абсолютный гониометрический метод

г) нулевой метод

д) косвенный тригонометрический метод

(эталон – д)

3.2.2. Средства для измерения углов

3.2.2.1. (2) Средства для измерения углов методом сравнения:

а) призматические меры плоского угла

б) угольники поверочные 90⁰

в) угломер с нониусом

г) квадрант оптический

д) калибры

(эталон – а, б, д)

3.2.2.2. (2) Типы угольников:

а) конструкторские

б) лекальные

в) лекальные плоские

г) лекальные цилиндрические

д) слесарные плоские

е) слесарные с широким основанием

(эталон – б, в, г, д, е)

3.2.2.3. (3) Соответствие названий угольников их обозначениям

1) лекальные 2) лекальные плоские 3) лекальные цилиндрические 4) слесарные плоские 5) слесарные с широким основанием

а) УЛЦ б) УЛ в) УП г) УЛП д) УС е) УШ

(эталон – 1 – б; 2 – г; 3 – а; 4 – в, 5 – е)

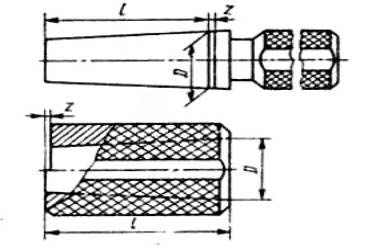

3.2.2.4. (1) Средства для измерения конусов, изображенные на рисунке, это ……

а) призматические меры плоского угла

б) угольники поверочные 90⁰

в) угломер с нониусом

г) квадрант оптический

д) калибры

(эталон - д)

3.2.2.5. (2) Средства для измерения углов абсолютным методом:

а) призматические меры плоского угла

б) угломер маятниковый

в) угломер с нониусом

г) квадрант оптический

д) оптическая делительная головка

(эталон – б, в, г, д)

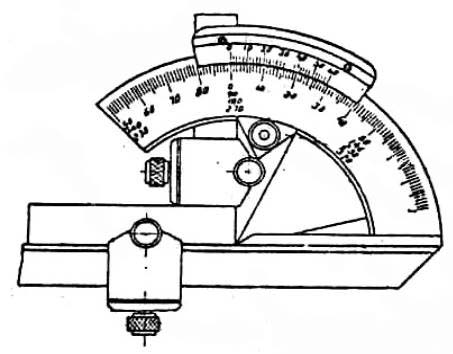

3.2.2.6. (1) Средство для измерения углов, изображенное на рисунке, это ……

а) угломер маятниковый

б) оптическая делительная головка

в) угломер с нониусом

г) квадрант оптический

д) калибр

(эталон - в)

3.2.2.7. (2) Квадрант оптический предназначен для:

а) измерения углов наклона

б) установки плоскостей под заданным углом к горизонтальной плоскости

в) измерения наружных и внутренних углов

г) измерения длины общей нормали

д) измерение высот и глубин

(эталон – а, б)

3.2.2.8. (1) Средство для измерения углов, изображенное на рисунке, это ……

а) угломер маятниковый

б) оптическая делительная головка

в) угломер с нониусом

г) квадрант оптический

д) калибр

(эталон - г)

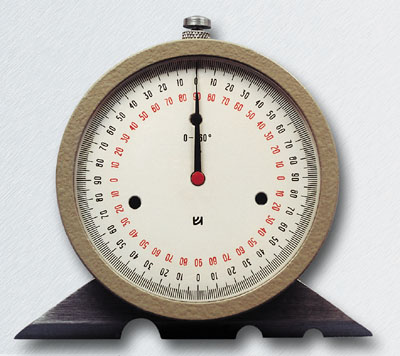

3.2.2.9. (1) Средство для измерения углов, изображенное на рисунке, это ……

а) угломер маятниковый

б) оптическая делительная головка

в) угломер с нониусом

г) квадрант оптический

д) калибр

(эталон - а)

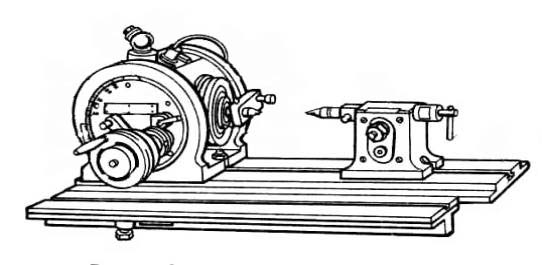

3.2.2.10. (1) Средство для измерения углов, изображенное на рисунке, это ……

а) угломер маятниковый

б) оптическая делительная головка

в) угломер с нониусом

г) квадрант оптический

д) синусная плита

(эталон – б)

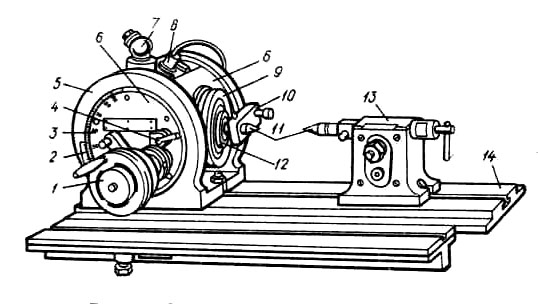

3.2.2.11. (1) Задняя бабка – это позиция №….

(эталон – а)

а) 13 б) 14 в) 12 г) 7 д) 11

3.2.2.12. (1) Литая станина – это позиция №….

(эталон – б)

а) 13 б) 14 в) 12 г) 7 д) 11

3.2.2.13. (1) Шпиндель – это позиция №….

(эталон – в)

а) 13 б) 14 в) 12 г) 7 д) 11

3.2.2.14. (1) Оптическая система с отсчетным устройством – это позиция №….

(эталон – г)

а) 13 б) 14 в) 12 г) 7 д) 11

3.2.2.15. (1) Центра шпинделя – это позиция №….

(эталон – д)

а) 13 б) 14 в) 12 г) 7 д) 11

3.2.2.16. (1) Маховик – это позиция №….

(эталон – а)

а) 1 б) 4 в) 12 г) 7 д) 11

3.2.2.17. (1) Стопор – это позиция №….

(эталон – б)

а) 1 б) 4 в) 12 г) 7 д) 11

3.2.2.18.(2) Схемы для измерения конусов:

а) тангенсная

б) косинусная

в) синусная

г) арттангенсная

д) комбинированная

(эталон – а, в)

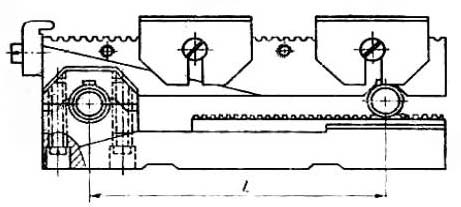

3.2.2.19. (1) Средство для измерения углов, изображенное на рисунке, это ……

а) угломер маятниковый

б) оптическая делительная головка

в) угломер с нониусом

г) квадрант оптический

д) синусная плита

(эталон – д)

3.2.2.20. (2) Средство для измерения углов, изображенное на рисунке, это ______ с нониусом

(эталон - угломер)

3.2.2.21. (2) Средство для измерения углов, изображенное на рисунке, это _____ оптический.

(эталон - квадрант)

3.2.2.22. (2) Средство для измерения углов, изображенное на рисунке, это _____ маятниковый.

(эталон - угломер)

3.2.2.23. (1) Средство для измерения углов, изображенное на рисунке, это ______ делительная головка.

(эталон – оптическая)
