Приложения
Приложение 1
Приспособление
для настройки осевых инструментов
1 – корпус, 2 –
втулка, 3 – сменная втулка, 4 – шаблон,
5 – настраиваемый инструмент. |
Приложение 2
|
Приложение 3
Установка резца на размер по двум координатам
|
Приложение 4
Головка
d*
D
L
Dраст.
6310-5163-000
-5164-000
-5165-000
-5166-000
-5167-000
20
32
40
50
70
90
110
105
115
135
145
150
50-62
60-95
95-120
120-145
145-180
50
Примечание:
точность
регулировки положения вершины
резца – 0,005 мм.
*
Изготовляют с полем допуска H7
Г
|
|||||||||||||||||||||
оловки
расточные с микрометрическим
регулированием вылета резца
Приложение 5
Резец с быстродействующим зажимом (15…20 сек): 1 – тяга; 2 – регулировочный винт; 3 – фиксатор, закрепленный на тяге; 4 – резец; 5 – пружина, прижимающая фиксатор. |
Приложение 6
Элементы сборного расточного инструмента
|
Приложение 7
Р 1 – блок; 2 – державка; 3 – тяга.
|
езцовые
блоки системы Block
Tool
System
концерна Sandvik:
Приложение 8
Расточная оправка с автоматической подналадкой: 1 – стержни; 2 – тяга с конической частью; 3 – элементы резцовой головки.
|
Приложение 9
Схема одновременной обработки резцом и сверлом (сборная конструкция режущего инструмента)
|
Приложение 10
Ф
1 – рабочая часть; 2 – хвостовик фрезы; 3 – регулировочный винт
|
реза
концевая с регулировочным винтом:
Приложение 11

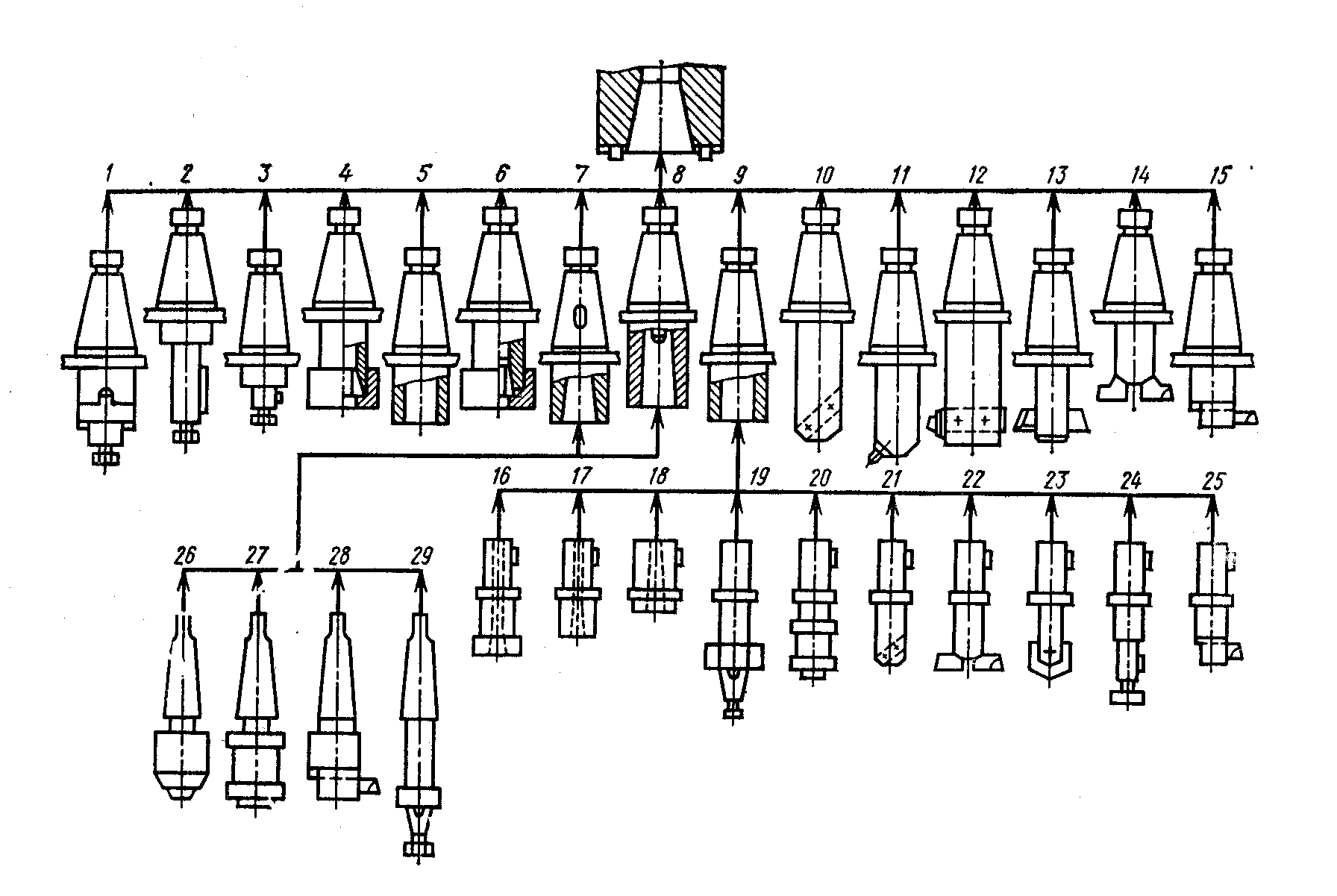

Хвостовики инструмента конусностью 7:24 для станков с ЧПУ
|
Приложение 12

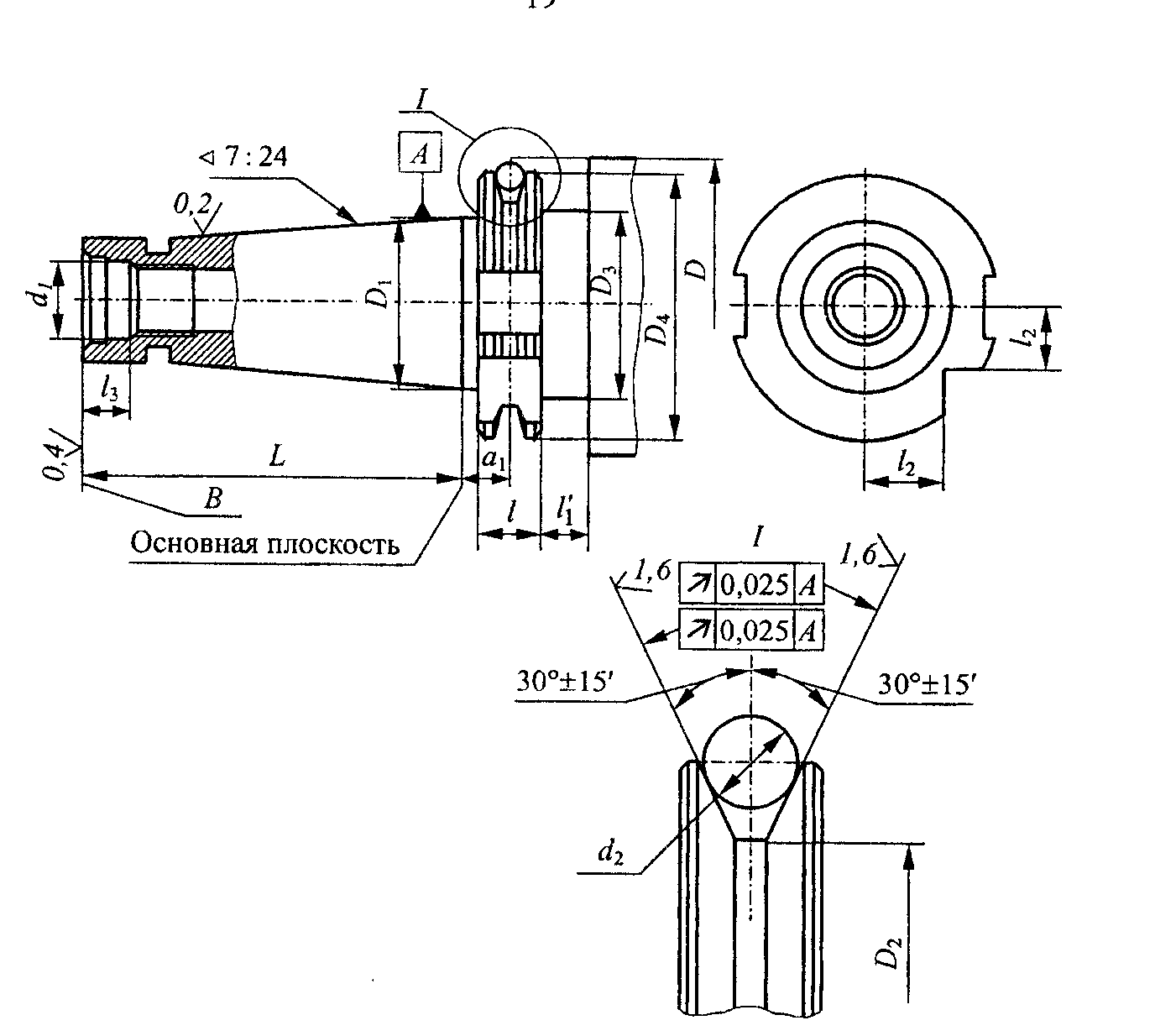

П
Конусность 7:24
|
Приложение 13
П |
одсистема
вспомогательного инструмента с
цилиндрическим хвостовиком для станков

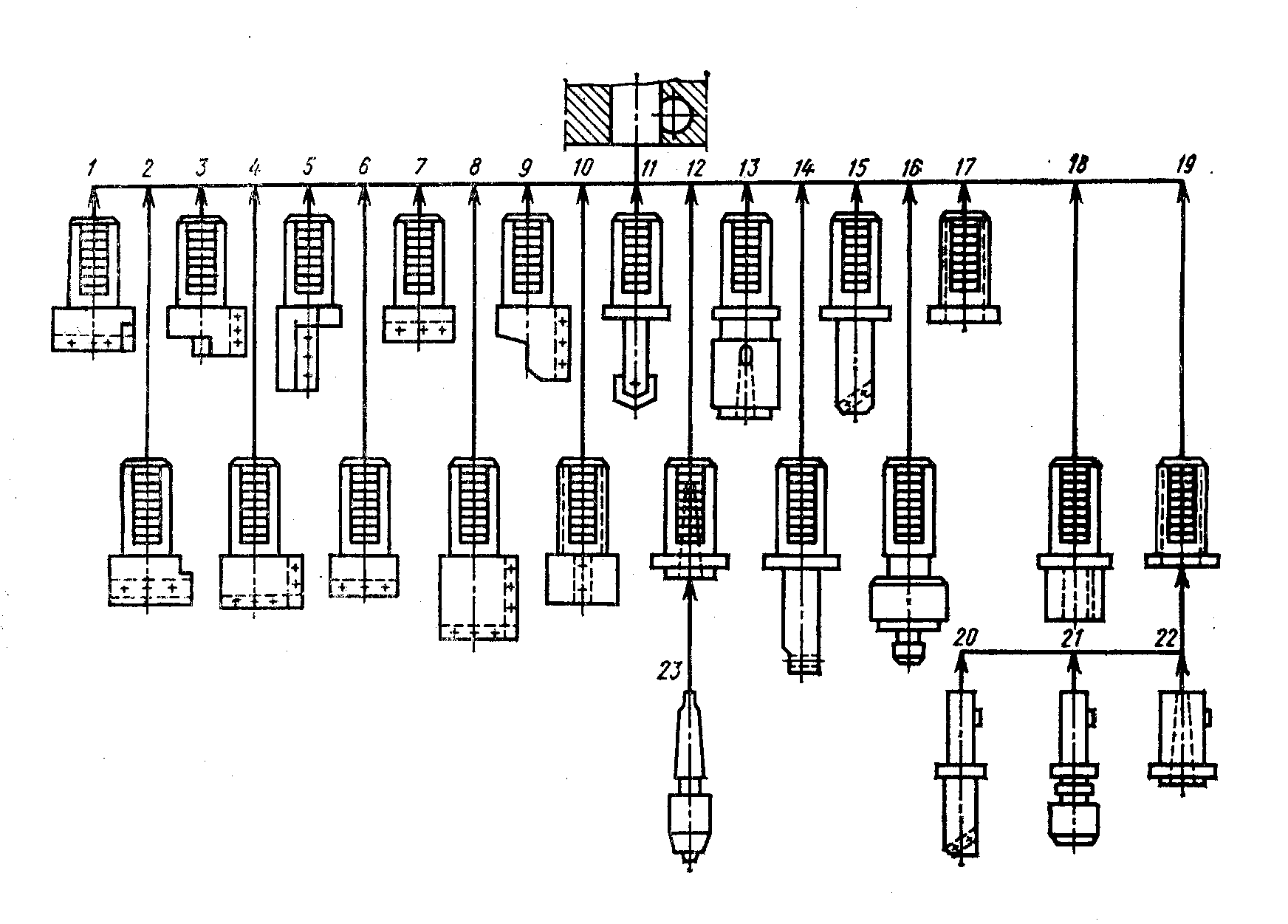

с ЧПУ токарной группыПриложение 14
П |
одсистема
вспомогательного инструмента с
базирующей призмой для станков с ЧПУ
токарной группы
Приложение 15
Схемы крепления инструмента
а б – резцедержательс цилиндрическим хвостовиком и рифленой лыской; в – резцедержатель с базирующей призмой.
|
– схема револьверной головки с
непосредственным креплением резцов;
