Электрозащитные средства и предохранительные приспособления
Электрозащитными средствами называются переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля (ГОСТ 12.1.009).
Электрозащитные средства дополняют такие защитные устройства электроустановок, как ограждения, блокировки, защитное заземление, зануление, отключение и др. Необходимость применения электрозащитных средств вызвано тем, что при эксплуатации электроустановок иногда возникают условия, когда самые совершенные защитные устройства самих электроустановок не гарантируют безопасность человека (например, операции с разъединителями и т. п.).
По своему назначению средства защиты условно разделяют на изолирующие, ограждающие и вспомогательные.
Изолирующие средства защиты предназначены для изоляции человека от частей электроустановок, находящихся под напряжением, и от земли, если человек одновременно касается земли или заземленных частей электроустановок и токоведущих частей или металлических оказавшихся под напряжением корпусов электрооборудования.
Существуют основные и дополнительные изолирующие средства. Основные изолирующие средства имеют изоляцию, предназначенную для того, чтобы длительно выдерживать рабочее напряжение электроустановки, поэтому с их помощью разрешено касаться токоведущих частей, находящихся под напряжением. Изолирующие свойства основных защитных средств бывают разными в зависимости от напряжения электроустановок, где они применяются.
Основными изолирующими защитными средствами для электроустановок напряжением до 1000 В служат: изолирующие штанги, изолирующие и электроизмерительные клещи, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими рукоятками, указатели напряжения.
В электроустановках свыше 1000 В ими являются: оперативные и измерительные штанги, изолирующие и электроизмерительные клещи, указатели напряжения, а также средства для ремонтных работ под напряжением (изолирующие лестницы, площадки и др.).

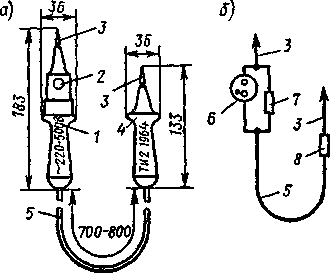

На рис. 7, а, б показан двухполюсный указатель напряжения до 1000 В.
Рис. 7. Токоискатель типа ТИ-2:
а — общий вид; б — схема соединений; 1 — основная рукоятка; 2 — отверстие для наблюдения светового сигнала; 3 -щуп; 4-вспомогательная рукоятка; 5 — соединительный провод, 6 - неоновая лампочка, 7 — шунтирующее сопротивление; 8 — добавочное сопротивление
Дополнительные изолирующие средства обладают недостаточными изолирующими свойствами и предназначены только для усиления защитного действия основных средств, вместе с которыми они должны применяться. К ним относятся: при работах с напряжением до 1000 В — диэлектрические галоши, коврики, изолирующие подставки; при работах с напряжением свыше 1000 В — диэлектрические перчатки, 6oты, коврики, изолирующие подставки.
Для проверки диэлектрических свойств все изолирующие средства защиты (кроме штанг, которые предназначены для наложения временных заземлений, ковриков и подставок) должны подвергаться электрическим испытаниям после изготовления и периодически в процессе эксплуатации.
Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, находящихся под напряжением. К ним можно отнести щиты, барьеры, ограждения-клетки, а также временные переносные заземления, которые делают невозможным появление напряжения на отключенном оборудовании.
Вспомогательные защитные средства служат для защиты персонала от случайного падения с высоты (предохранительные пояса и др.); для обеспечения безопасного подъема на высоту (когти, лестницы), для защиты от световых, тепловых, механических и химических воздействий электрического тока (защитные очки, щитки, рукавицы и др.).
