Тема 2.4 Влияние характера нагрузки на работу выпрямителя
2.4.1 Работа выпрямителя при заряде аккумулятора
Принцип работы. Рассмотрим работу однофазного однополупериодного выпрямителя совместно с аккумулятором ( рисунок 2.14). Внутреннее сопротивление аккумулятора примем Ri=0, а диод будем считать идеальным. Реостат Rp включенный последовательно с аккумулятором, служит для регулирования величины зарядного тока. Ток через диод протекает тогда, когда напряжение на его аноде превышает ЭДС Ео аккумулятора. На рисунке 2.14, б штриховой линией показана форма напряжения Uh на нагрузке. Рассмотрим работу схемы в интервале времени t0 до t1. На вторичной обмотке трансформатора TV положительное напряжение, но напряжение U2, создаваемое вторичной обмоткой трансформатора на аноде, меньше чем на катоде (U2 < Ео). Поэтому ток через диод в этом интервале не протекает. В моменты времени t1 до t2 напряжение на вторичной обмотке трансформатора больше напряжения на нагрузке, диод открыт и происходит заряд аккумулятора. В момент времени t2 до t3 снова напряжение на вторичной обмотке трансформатора меньше напряжения ЭДС аккумулятора и диод закрыт, ток не протекает и т.д.
Анализ данной схемы. В отличие от работы выпрямителя на активную нагрузку, ток через диод протекает в течение времени, меньше половины периода сети, и, следовательно, угол отсечки диода Θ будет меньше π/2. Угол отсечки тока диода зависит от ЭДС аккумулятора.
35

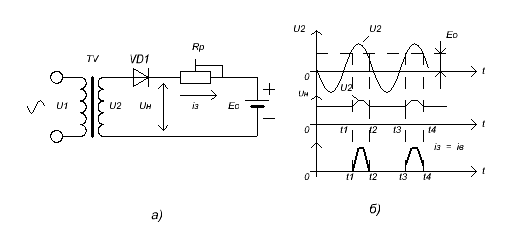

Рисунок 2.14 – Принципиальная схема ( а) и временные диаграммы (б)
выпрямителя для заряда аккумулятора
В рассмотренной схеме, как и вообще в однофазных схемах выпрямления, зарядный ток имеет форму импульсов с углом отсечки Θ , т.е. имеет прерывистый характер. Если для заряда аккумулятора применять многофазную схему выпрямления, то зарядный ток будет непрерывным.
Рекомендации по применению. Данные схемы могут применять на практике, чтобы работа потребителя не останавливалась при прекращении подачи электроэнергии от сети переменного тока, параллельно нагрузке выпрямителя включают батарею аккумуляторов, готовую принять на себя нагрузку в любой момент времени.
