ВОПРОСЫ к Государственному экзамену по специальности

(дисциплина «Сельскохозяйственные машины» или «Машины и оборудование в растениеводстве»)

1. Подготовить к работе пахотный агрегат, состоящий из трактора ДТ-75 и плуга ПЛН-4-35. Предложить метод оценки устойчивости хода плуга по глубине, изобразив схему плуга с навеской трактора с указанием действующих сил.

   Габаритные размеры, мм 4300х3700х165. Агрегатируется с тракторами тягового класса 1,4: ЮМЗ, МТЗ-80/82, Т-70С, ДТ-75 в односеялочных агрегатах. сразу после уборки без затрат ручного

труда, затем проводят вспашку плугом ПЛН – ц –35 в агрегате с трактором ДТ-75.

Простой пахотный агрегат: Вmax=Ркр.ном/Кмv, Кмv=Коv*а, а – глубина; Коv- удельное тяговое сопротивление с учётом скорости.

Определение числа корпусов: m_м=Вmax/в_корп., округляем в целую сторону. Определение фактической ширины захвата агрегата: В= m`<sub>м</sub>* в<sub>корп.</sub>. Определение тягового сопротивления агрегата: Rам= m`_м* в_корп*Кам. Проверка загрузки трактора: _кр = Rам/Ркр.н<1.

Глубина вспашки регулируется опорным колесом. Для снижения буксования трактора используют догружатели ведущих колёс (если они есть). Ширину захвата плугов иногда регулируют за счёт перестановки колёс трактора : на Т-150К устанавливают ширину колеи 1680мм вместо1860мм, На МТЗ правое колесо смещают от оси на 800 мм,левое на 700мм,на ДТ продольные тяги навески сдвигают вправо до 150 мм .Кронштейны на поперечной балке рамы плуга смещают в крайнее левое положение до 220мм. Глубина хода плуга регулируется: перестановкой по высоте пальцев навески полунавесного плуга (ПЛН-6-35) и точек присоединения прицепа к раме плуга. Чем ниже эта точка (больше угол наклона линии тяги к горизонту), тем меньше сопротивление плуга, но хуже устойчивость его хода.

2. Подготовить к работе дисковый лущильник лдг-5 а.

Прицепной дисковый лущильник ЛДГ-5А предназначен для лущения почвы после уборки зерновых культур, ухода за парами, разделки пластов и размельчения глыб после вспашки.

К раме 6 лущильника (рис. 1, а), опирающейся на колеса 7, присоединены брусья 2 с четырьмя дисковыми секциями и гидравлическим механизмом их подъема. Секция состоит из рамки 12 и батареи 13. Батарея 15 установлена со смещением влево, чтобы обрабатывать полосу по центру лущильника и перекрывать промежуток при изменении угла атаки.

Брусья 2, шарнирно присоединенные к раме, опираются на самоустанавливающиеся колеса 1 и 10. Брусья связаны с рамой раздвижными тягами 3 и 8, изменением длины которых регулируют угол атаки дисков. Для лущения стерни диски устанавливают с углом атаки 30...35°, при использовании ЛДГ-5А в качестве бороны угол атаки дисков уменьшают до 15...25°.

Рамку 12 батарей можно переставлять в отверстиях понизителей 11. Если рамку закрепить с использованием нижних отверстий ползунов 19 (рис. 1, б) понизителей, диски заглубляются. Вращением болта 18 понизителя можно перемещать ползун 19, поднимая или опуская ушки рамки. Понизителями пользуются для установки всех дисков батарей на одинаковую глубину обработки. Агрегатируют лущильник с тракторами МТЗ-80 и Т-40.

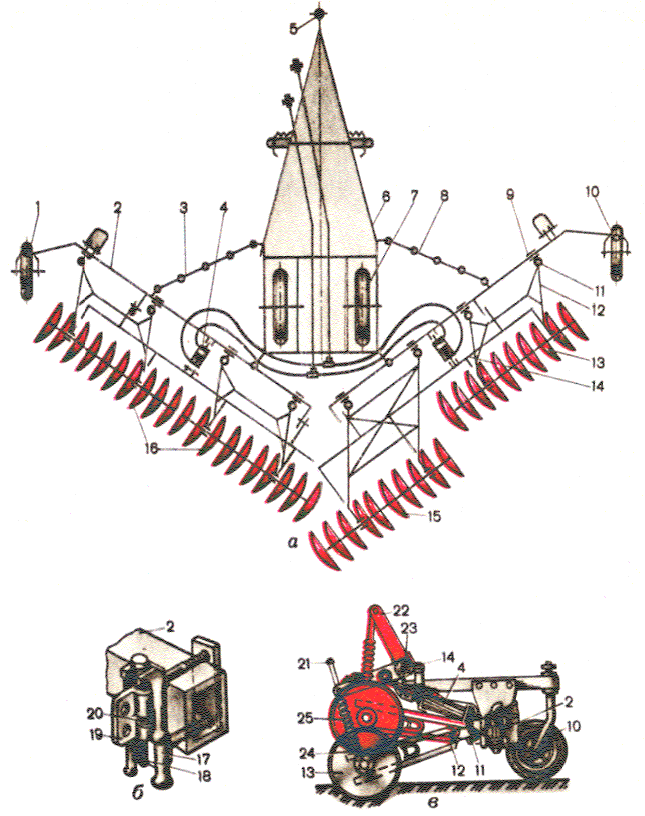

Рис.1. Дисковый гидрофицированный лущильник ЛДГ-5А: а- общий вид; б - регулируемый понизитель; в - механизм подъема батарей; 1,7 к 10 - колеса; 2 - брус; 3 и 8 - тяги; 4 - гидроцилиндр; 5 - серьга; 6 - рама; 9 хомут; 11 - понизитель; 12 - рамка; 13 - батарея; 14 - труба подъема; 15 - перекрывающая батарея; 16 - диски; 17 - корпус понизителя; 18 - болт; 19 - ползун; 20 - регулировочная гайка; 21 - штанга; 22 и 23 - рычаги; 24 - шплинт; 25 - пружина.

Название	ЛДГ-5А
Агрегатируется с тракторами класса тяги	1,4
Ширина захвата при угле атаки 35°, м	5,5
Производительность за час основного времени, га при угле атаки 35° и скорости 10 км/ч	5,5
Диаметр дисков, мм	450
Глубина обработки, см	4-10
Рабочая скорость не более, км/ч	12
Габаритные размеры при угле атаки 35°, мм:
длина	5650
ширина	6150
высота	1200
Количество дисков в секции, шт.	10
Угол атаки, град	15, 20, 30, 35
Масса, кг	1236

3. Подготовить к работе культиватор усмк-5,4.

Пропашные культиваторы применяют для обработки пропашных культур.Культиватор-окучник УСМК-5,4 состоит из поперечного бруса ,пяти рабочих органов и четырёх туковысевающих аппаратов АТД-2.Секции рабочих органов крепятся на брусе .На секциях можно устанавливать плоскорежущие ,стрельчатые и рыхлительныедолотообразные лапы .Окучноки отвели,можно навешивать сетчатую борону.

Настройка пропашных культиваторов включ. установку их на заданную глубину обработки почвы и расстановку лап для обработки междурядий. Культиватор размещают на ровной площадке ,под опорные колёса подкладывают бруски толщиной а-(2..4)см, раму перевести в горизонтальное положение. Плоскорежущие и универсальные стрельчатые лапы своими лезвиями должны опираться на площадку,а в процессе настройки на обработку тяжёлых почв – наклоняться вперёд на 2..3градуса(наклон в обратную сторону не допускается).

Подготовка к работе ирегулировка паровых культиваторов. Паровые культиваторы используют с целью уничтожения сорняков и рыхления почвы при её подготовке к посеву, а также при уходе за парами.Подготовленный культиватор должен соответствовать следующим требованиям :толщина режущих кромок стрельчатых лап равна0,5мм,рыхлительных1мм,голвки болтов крепления лап не выступают над её поверхн-ю лезвия лап соприкасаются с регулировочной площадкой по всей длине ,носки лап каждого ряда лежат на прямой проведённой между крайними носками ,разница в усилиях сжатия пружин не более 20н.

Регулировку проводят на спец-х площадках.Под колёса тр-ра и прицепного культиватора подкладывают бруски толщиной на 2...4см меньше требуемой.Затем опускают раму в рабочее положение.Далее регуляторами опорных колёс раму культиватора устанавливают так , чтобы лапы касались поверхности площадки ,а рыхлительные лапы носками лезвий.
