Домашнее задание
Изучите:
физические основы и характерные черты явлений поляризации и диэлектрических потерь в твердых диэлектриках;
влияние окружающей среды на процессы поляризации и диэлектрических потерь;
стандартные методы определения ε и tgδ при напряжении переменной частоты, устройство установки для определения емкости и тангенса диэлектрических потерь конденсаторов (измеритель RLC типа Е7-22) и порядок работы на установке;
требования к образцам материалов для определения ε и tgδ диэлектриков;
порядок проведения обработки результатов испытаний и оформления протокола по работе.
Описание лабораторной установки
2.1 Стенд состоит из термостата осуществляющего установку, измерение, автоматическую поддержку температуры образца диэлектрика и измерителя RLC (измерителя емкости и тангенса угла диэлектрических потерь) образца диэлектрика. По результатам измерения и с учетом размеров образца вычисляется его диэлектрическая проницаемость.
2.2 Нагрев осуществляется внутри рабочей камеры термостата, куда помещается кассета с исследуемым диэлектрическим образцом. Конструкция рабочей камеры термостата обеспечивает одинаковую температуру во всем рабочем объеме и равновесие между температурой образца и среды. Измерение, регулирование и поддержка заданного температурного режима осуществляется по показанию чувствительного термосопротивления установленного стационарно внутри рабочей камеры термостата. Предварительная установка значения требуемой температуры производится с помощью кнопок на передней панели термостата с индикацией на цифровом 3-х разрядном индикаторе, далее процесс разогрева (или остывания) до заданной температуры, а также ее поддержка осуществляется автоматически.
Контроль текущего температурного режима относительно заданного осуществляется тремя световыми индикаторами: “БОЛЬШЕ”; ”НОРМА”; ”МЕНЬШЕ”. Также предусмотрена звуковая сигнализация при равенстве текущей температуры и заданной.
Значение текущей температуры выводится на цифровой 3-х разрядный индикатор при нажатии кнопки “ИЗМЕР” на передней панели термостата.

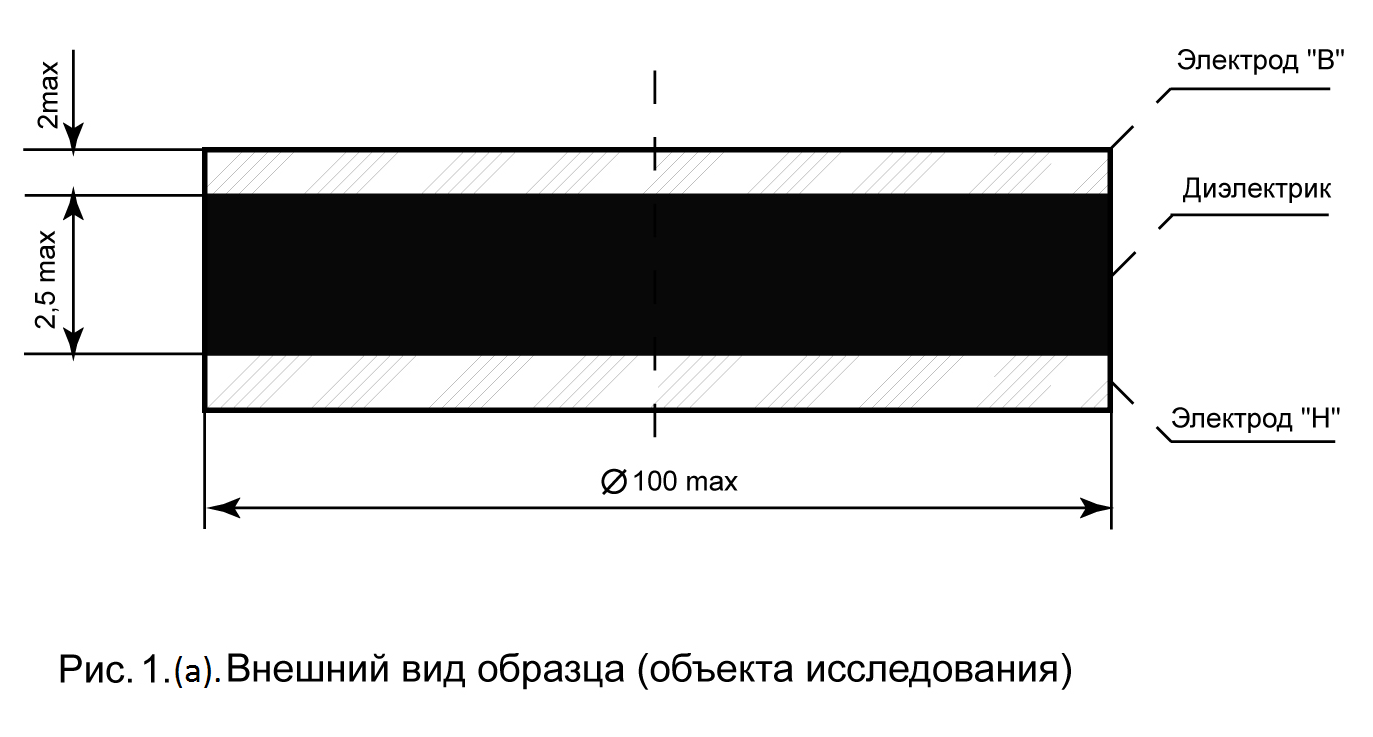

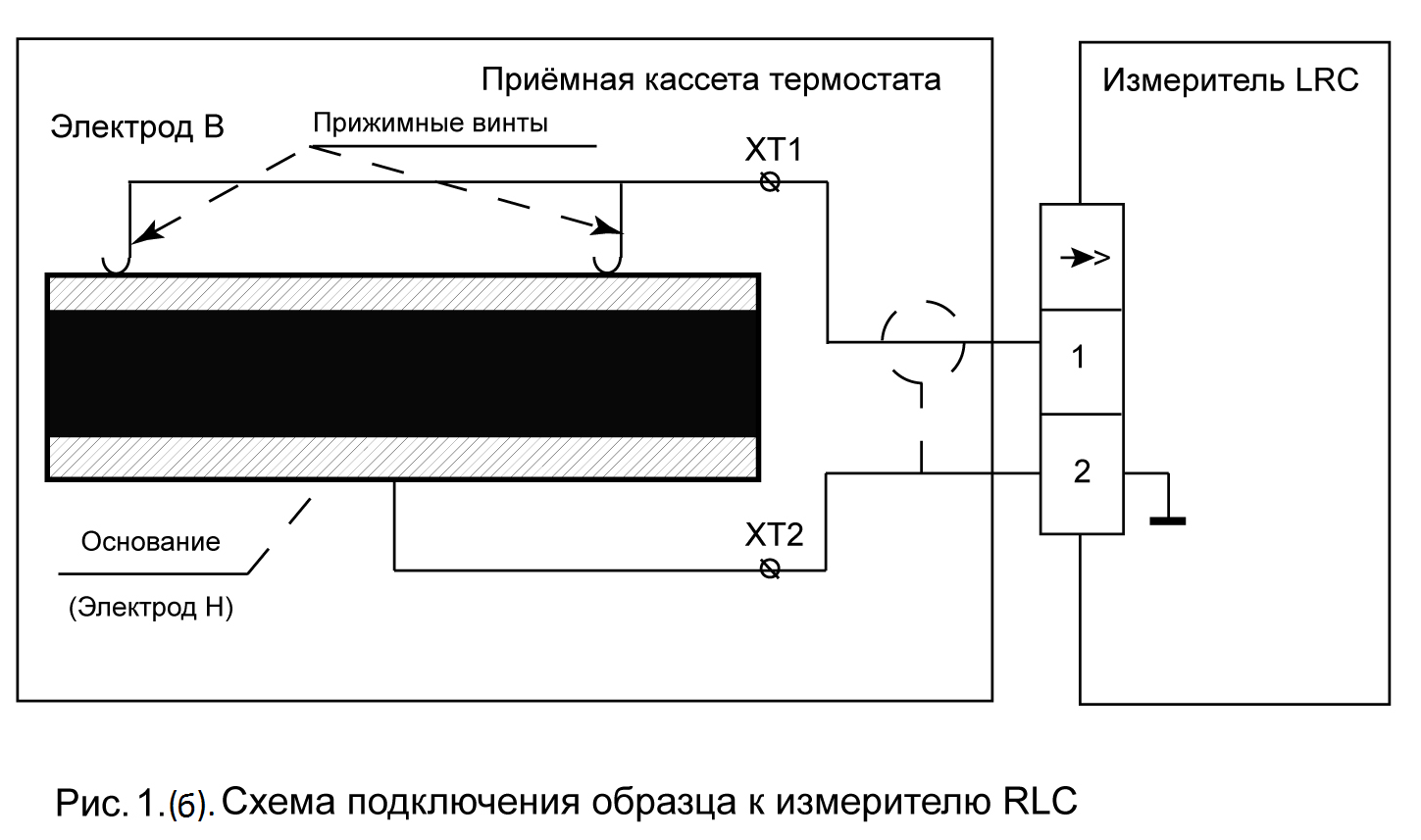

Объектами исследования могут быть плоские образцы твердых диэлектриков круглой формы с заранее нанесенными на поверхность электродами или эластичные диэлектрики с нажимными сменными электродами. Расположение электродов на образце и их размеры приведены на рис.1а. Схема подключения электродов приведена на рис.1.б.

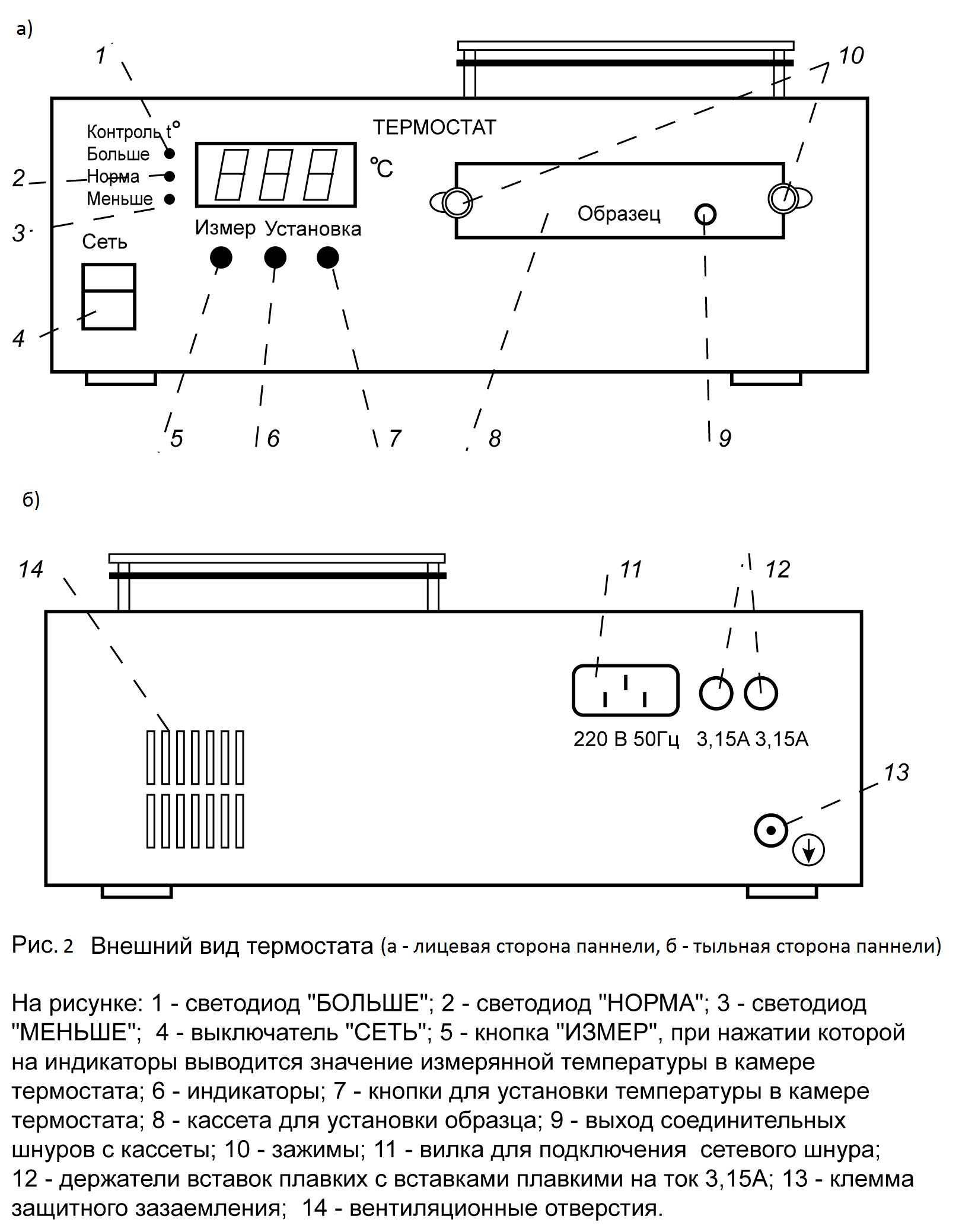

Конструктивно термостат выполнен в виде настольного блока. Назначение органов управления и присоединительных разъемов приведено на рис.2.а,б.
Кассета термостата выполнена в виде съемного узла и предназначена для подключения электродов диэлектрического образца к измерительной цепи и установки его в рабочей камере термостата. Электрический контакт с электродами образца осуществляется при помощи прижимных винтов.
ВНИМАНИЕ! При длительной работе термостата в режиме нагрева свыше 100ºС запрещается прикосновение к жалюзи вытяжной вентиляции расположенным на верхней крышке по избежание ожога. Время непрерывной работы термостата на должно превышать 2 часа, после чего его необходимо выключить на время не менее 30 мин.
