2. Оборудование, инструмент, материалы

2.1. Гипсовая модель цилиндра;

2.2. Предметная плоскость;

2.3. Задний план (фон);

2.4. Мольберт;

2.5. Лист бумаги формата А3;

2.6. Набор карандашей ТМ (НВ), М (В), 2М (2В);

2.7. Стирательная резинка;

2.8. Таблицы, показывающие основные этапы выполнения работы.

3. Порядок выполнения работы

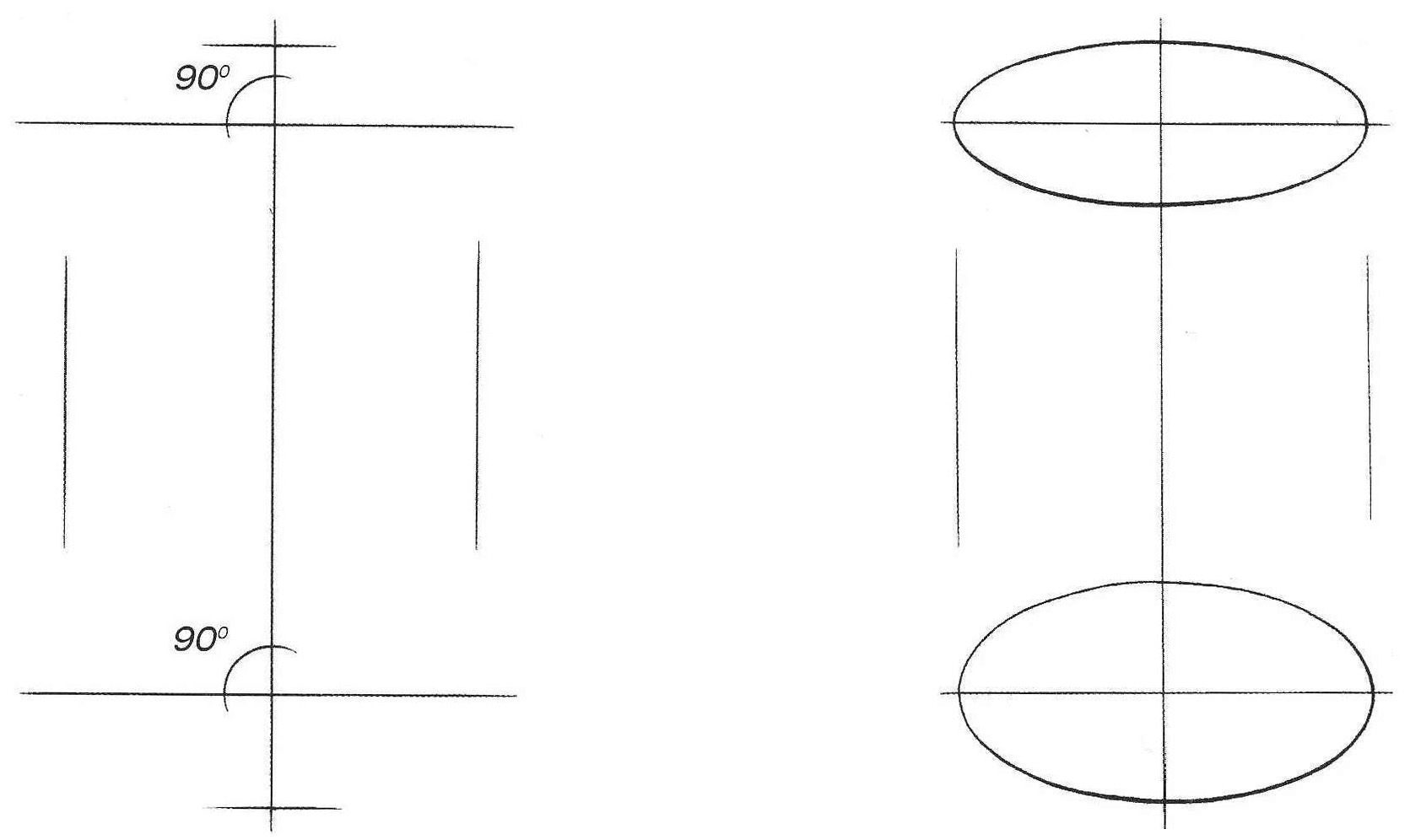

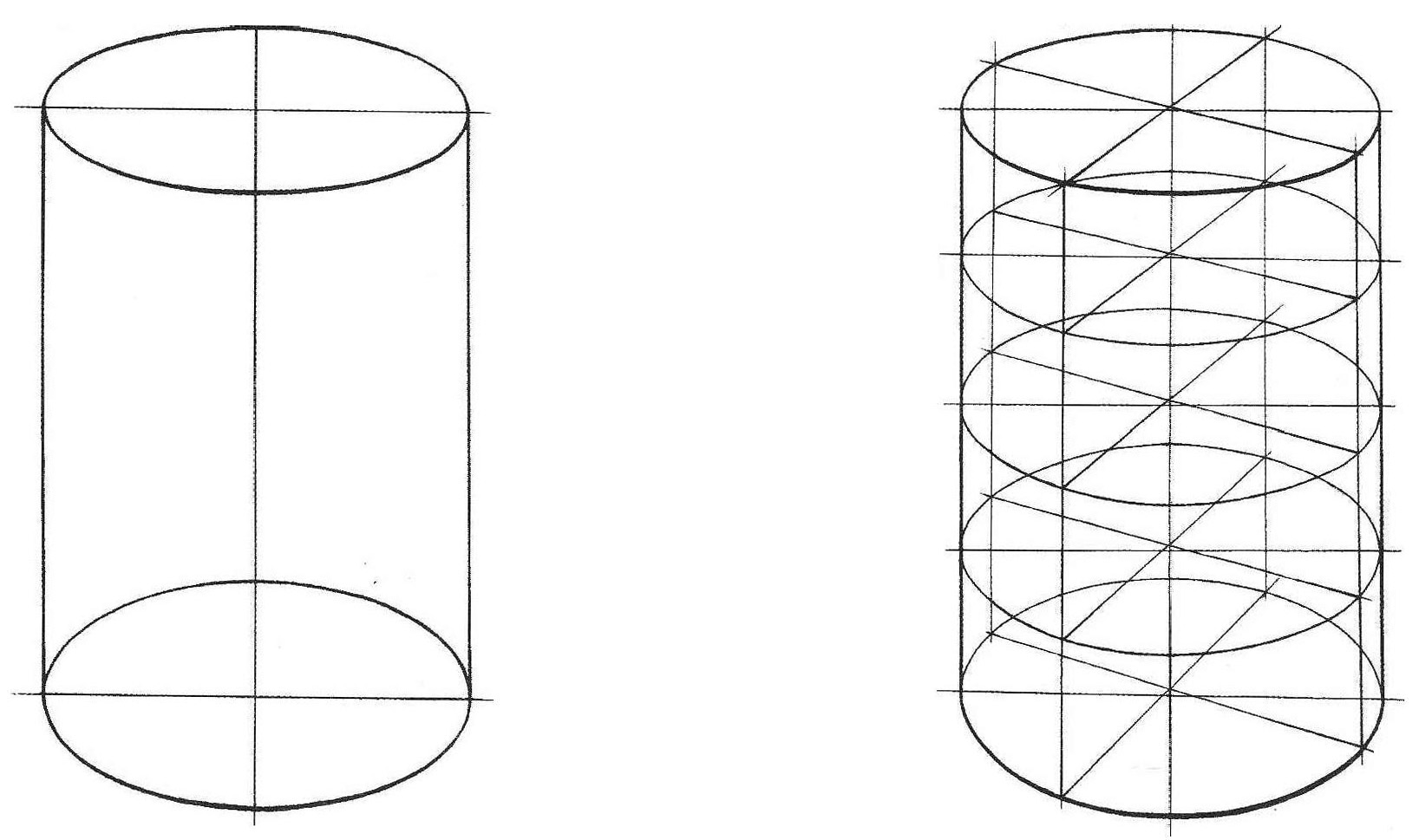

Приступая к рисунку цилиндра, расположенного вертикально и ниже горизонта, сначала наметьте на листе легкими штрихами его общие габариты, определив отношение высоты к ширине. Затем проведите вертикальную линию – ось цилиндра и перпендикулярные ей большие оси верхнего и нижнего оснований (рис. 12, а). Изображая эллипс нижнего основания цилиндра, помните, что его раскрытие будет больше, чем раскрытие эллипса верхнего основания (рис. 12, б). Завершите рисунок цилиндра, проведя вертикальные касательные к эллипсам (рис. 12, в).

Рассекая вертикальный цилиндр плоскостями, параллельными плоскости основания, получим одинаковые окружности. В перспективном рисунке они изображаются как эллипсы, раскрытие которых меняется в зависимости от положения секущей плоскости. Сечение вертикального цилиндра плоскостями, перпендикулярными плоскости основания – прямоугольники, большая сторона которых равна высоте цилиндра. Изобразите горизонтальные и вертикальные сечения цилиндра. Обратите внимание на равномерное изменение раскрытия эллипсов, а также на то, как сходятся параллельные горизонтальные линии в точках схода на горизонте (рис. 12, г).

а	б
в	г
Рис. 12 – Последовательность изображения вертикальностоящего цилиндра, расположенного ниже горизонта

Последовательность изображения горизонтального цилиндра

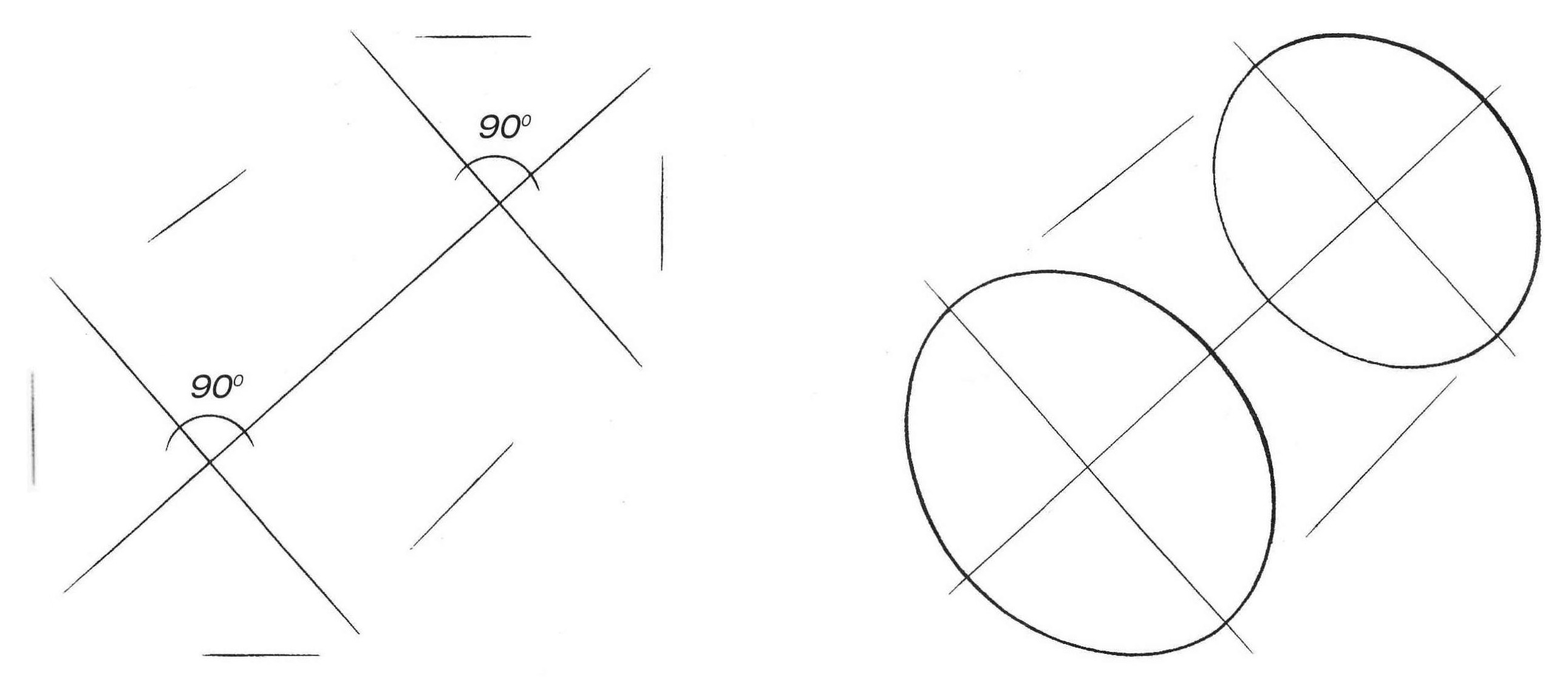

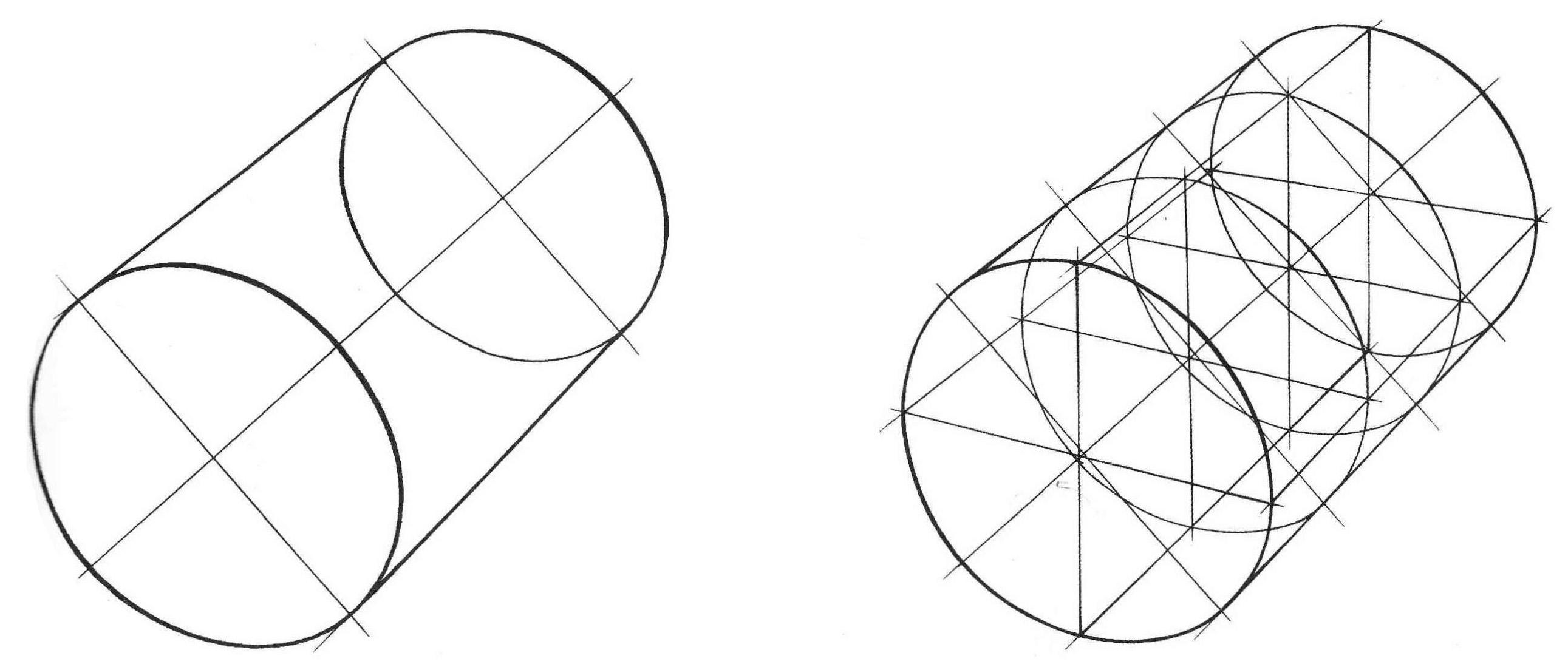

Последовательность изображения горизонтального цилиндра такая же, что и вертикального: наметьте положение оси цилиндра и перпендикулярные ей большие оси эллипсов оснований (рис. 13, а). Продолжая рисунок цилиндра, помните, что большая ось ближнего к зрителю основания будет длиннее, чем большая ось дальнего основания, а раскрытие ближнего эллипса - меньше, чем раскрытие дальнего (рис. 13, б). Соедините касательными эллипсы оснований (рис. 13, в) и изобразите сечения цилиндра горизонтальной и вертикальными плоскостями (рис. 13, г).

а	б
в	г
Рис. 13 – Последовательность изображения горизонтального цилиндра, расположенного ниже горизонта

Для закрепления навыков рекомендуем вам также сделать рисунки цилиндра в разных поворотах и положениях относительно линии горизонта с натуры, а затем и по представлению.

4. Вопросы для самоконтроля

1. Объясните, почему цилиндр относится к телам вращения.

2. Объясните конструкцию цилиндра.

3. Закономерности отображения окружности в перспективе.

4. Как взаимосвязаны центр эллипса и центр перспективной окружности.

5. Последовательность изображения окружности, вписанной в квадрат.

6. Закономерности построения цилиндра в перспективе.

7. Последовательность построения вертикального цилиндра в перспективе.

8. Последовательность построения горизонтального цилиндра в перспективе.
