Pcscan time

Опция

Назначение

Устанавливает время цикла для выполнения PC программы (программная инструкция).

Параметр

Время

Устанавливает, как долго повторяются программные циклы. Время задается в секундах от 0 и более.

Пояснение

Эта команда используется для выполнения PC программы в определенном временном цикле. Если время выполнения больше заданного времени, время, заданное здесь игнорируется.

Пример

Если программа выполняется непрерывно, используя команду PCEXECUTE (выполняемый цикл –1), выходной сигнал 1 включается, выключается каждую секунду.

11. Примеры программ

Эта глава показывает примеры некоторых программ, используемых в системе AS языка.

11.1 Первоначальные установки для программ

11.2 Паллетирование

11.3 Внешнее взаимодействие

11.4 Преобразование инструментальной системы координат

11.5 Относительные позиции

11.6 Использование относительных позиций с функцией FRAME

11.7 Установка конфигураций робота

11.1 Первоначальные установки для программ

Для более простого программирования, параметры настройки, показанные ниже, делаются до выполнения любой функции на роботе.

· Перемещают робот в домашнюю позу (позиция и конфигурация).

· Определяют необходимые переменные для каждой задачи (например для паллетирования, устанавливают количество деталей на поддоне)

· Инициализируют счетчик, флажок, и т.д.

· Устанавливают инструментальную систему координат, чтобы использоваться в этой задаче.

· Устанавливают базовую систему координат, чтобы использоваться в этой задаче.

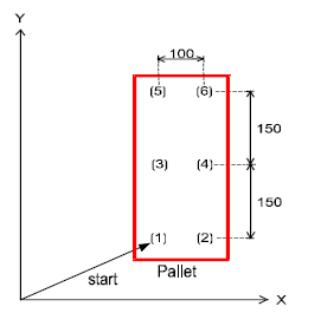

В примере, показанном выше, детали укладываются на поддон в порядке от (1) до (6). В этом случае программа, подобная показанной ниже будет использоваться для первоначальных установок. В этом примере, поддон параллелен базовым координатам робота.

1 BASE NULL ;задает нулевую базовую систему координат робота (NULL)

2 TOOL tool1 ;задает инструментальную систему координат (tool1)*

3 row.max=3 ;3 ряда

4 col.max=2 ;2 столбца

5 xs=100 ;устанавливает известное расстояние по координатной оси X (ΔX=100mm)

6 ys=150 ;устанавливает известное расстояние по координатной оси Y (ΔY=150mm)

7 POINT put=start ;присваивает значение позиции (1) в переменную put.

8 OPENI ;открывает схват инструмента

9 HOME ;перемещается в позицию home**

ПРИМЕЧАНИЕ* Значение координатыe (tool 1 ) должны быть задано

ПРИМЕЧАНИЕ** Положение НОМЕ должно быть предварительно задано

11.2 Паллетирование

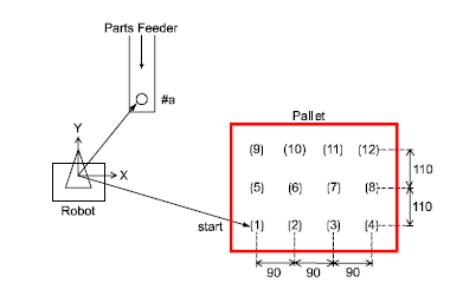

В примере, показанном здесь, детали берутся с подающего лотка и помещаются в поддон в три ряда (на расстоянии 110 мм) и четыре столбца (на расстоянии 90 мм). Для того чтобы упростить объяснение, и поддон и детали, помещаемые в поддон, установлены параллельно базовой системе координат робота.

Также, процедуры синхронизации подающего лотка и робота, при использовании

внешних сигналов ввода - вывода (команда SWAIT, команда SIGNAL, и т.д.) опущены.

· Паллета установлена параллельно XY плоскости базовой системы координат.

· Позиция #a (Деталь на подающем лотке) и позиция “start” (где кладется первая деталь) обучаются заранее до выполнения программы.

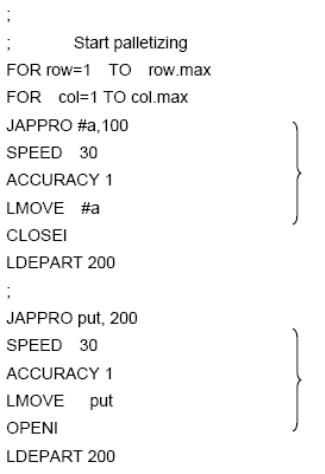

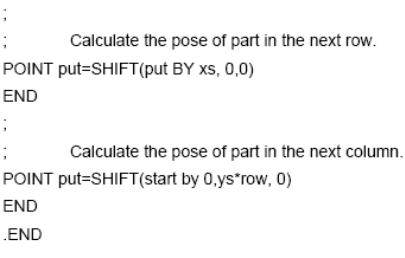

Пример программы

Берет деталь с подающего лотка

Кладет деталь на паллету
