3.2.2. Протекторная защита

Протекторная защита по принципу действия аналогична катодной защите. Иногда ее называют катодной защитой гальваническими анодами. Различие между этими двумя видами защиты заключа­ется в том, что при протекторной защите необходимый для защиты ток создается крупным гальваническим элементом, в котором роль катода играет металлическая поверхность защищаемого сооружения, а роль анода – более электроотрицательный металл (протектор) (рис. 3.4.).

Из-за разности потенциалов «протектор - газо­провод» в цепи протекторной установки возникает электрический ток, который, притекая на газопровод, создает на нем потенциал более отрицательный, чем до подключения протекторной установки.

Рис.3.4. Схема установки протектора в засыпке: 1-засыпка; 2-протектор; 3-узел присоединения; 4-соединительный кабель; 5 - газопровод

При защитной разности потенциалов «газопровод - земля», равной - 0,85 В (по медно-сульфатному электроду), на газопроводе практически прекращаются коррозионные процессы. Протектор же под действием стекающих с него токов растворяется.

Протекторную защиту на магистральных газопроводах приме­няют на участках, удаленных от источников электроснабжения, где нецелесообразно устанавливать СКЗ, в местах неполной защиты газопровода от действия СКЗ, на участках с блуждаю­щими токами небольшой интенсивности, а также для защиты от почвенной коррозии защитных кожухов на переходах газопро­водов через шоссейные и железные дороги. Вопрос о целесообраз­ности применения протекторной защиты для конкретного участка газопровода должен решаться с учетом местных особенностей и технико-экономических показателей.

В соответствии со СНИП-45-75 допускается применять протекторы для электрохимической защиты газопроводов только в групповых установках и грунтах с удельным электрическим сопротивлением не более 50 Оm-m. В качестве протекторов можно использовать все металлы, расположенные в электрохимическом ряду напряжений выше железа, т. е. имеющие более электро­отрицательный потенциал.

Для защиты магистральных газопроводов используют промыш­ленные протекторы из магниевых сплавов - ПМ5, ПМ10, ПМ20, ПМ5У, ПМ20У, МГА-13В и МГА-138-ПА.

В зависимости от назначения протекторы могут иметь самую различную конфигурацию (конструкцию). Протектор в виде троса из алюминиевых и цинковых проволок благодаря высокой пластич­ности и большой рабочей поверхности применяют для защиты от коррозии стальных труб в пресной воде, а также в почвах с высоким удельным сопротивлением. Сегментный протектор (рис.3.3.), состоящий из нескольких сегментов, применяют для защиты от коррозии стальных трубопроводов различного назначения.

Для повышения эффективности действия протектора его погружают в специальную смесь солей, называемую активатором. Активатор выполняет следующие функции: снижает собственную коррозию и сопротивление тока с протектора; уменьшает анодную поляризуемость;

устраняет причины, способствующие образованию плотных слоев продуктов коррозии на поверх­ности протектора. При ис­пользовании активатора обе­спечивается также стабиль­ный во времени ток в цепи «протектор — газопровод» и более длительный срок служ­бы протектора.

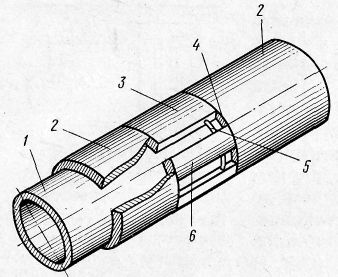

Рис.3.5. Сегментный протектор:1-газопровод; 2-покрытие из бетона; 3- сег-

ментный протектор; 4-сварной шов; 5-сердечник; 6-угловой сегмент протектора

Активатор приготавливают по специаль­ным рецептам. Для каждой марки протектора подбирают определенный состав актива­тора. Зона действия протекторной защиты определяется расчетом.

Расстояние устанавливаемого протектора от газопровода определяется состоянием изоляционного покрытия и удельным сопротивлением грунта. Обычно оно составляет 3-7 м для одиноч­ных протекторов и 10-15 м при групповой установке.
