2. Принцип действия вольтметров с детектором средневыпрямленного значения

Напряжение переменного тока может быть измерено вольтметрами электромагнитной, электро- и ферродинамической или электростатической систем. Но наиболее широко в измерительной практике используются вольтметры, имеющие измерительный механизм магнитоэлектрической системы и преобразователь измеряемого параметра переменного напряжения в постоянный ток. Измерительные механизмы магнитоэлектрической системы реагируют на среднее значение тока, протекающего по рамке. Поэтому, если пропускать через рамку ток с нулевым средним значением (например, синусоиду, меандр и т.п.), то подвижная система отклоняться не будет. Для измерения переменных токов и напряжений необходимо сигнал предварительно преобразовать в постоянный ток или напряжение. Основные типы таких преобразователей приведены в [2].

а) б)

в)

Рис. 7.1. Выпрямительные вольтметры

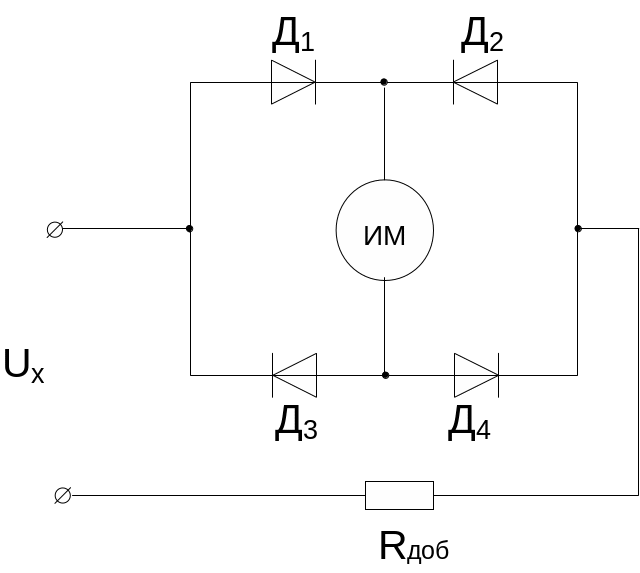

В выпрямительных вольтметрах обычно применяют схемы одно- или двухполупериодного выпрямления (см. рис. 7.1).

Недостатком простейшей схемы (рис. 7.1а) является малая чувствительность, большое обратное напряжение, приложенное к диоду, и, кроме того, несимметричность нагрузки для источника сигнала в разные полуволны сигнала. В схеме на рис. 7.1б использованы два диода, что позволяет выровнять (R=R_р) токи полуволн и защитить диод Д1 от пробоя. Часто используют схемы двухполупериодного выпрямления (рис. 7.1в).

Во всех этих схемах измерительный механизм реагирует на средневыпрямленный ток, т.е. отклонение стрелки пропорционально средневыпрямленному напряжению U_св измеряемого сигнала

.

В большинстве же технических приложений необходимо знать действующее (среднеквадратическое) значение U. Конечно, если измерено U_св, то U можно найти, используя коэффициент формы. Например, для синусоидального сигнала U=1,11U_св. Для удобства применения прибора это домножение на коэффициент 1,11 производится при градуировке:

;

;

.

В результате таким вольтметром удобно пользоваться при измерении синусоидальных сигналов. Если же коэффициент формы измеряемого сигнала отличается от 1,11, то возникает так называемая погрешность формы кривой.

(7.4)

Например, для меандра (К_ф= 1,00):

,

т.е. методическая погрешность за счет отклонения формы кривой от синусоиды может существенно (в несколько раз) превышать инструментальную, определяемую классом точности прибора. Если известен коэффициент формы измеряемого сигнала, то можно вычислить измеряемое действующее значение U_х по формуле

(7.5)

где U_п  показание вольтметра выпрямительной системы.

Таким образом, при измерении напряжения переменного тока выпрямительным вольтметром следует учитывать две методические погрешности (за счет входного сопротивления и за счет формы кривой) и инструментальную погрешность самого вольтметра.

3. Принцип действия вольтметров с детектором амплитудного значения

Вольтамперные характеристики реальных диодов имеют нулевую зону (отсутствие тока в прямом направлении) до 0,3-0,7 В. Поэтому выпрямительные вольтметры нельзя использовать при измерении малых напряжений. Необходимо предварительное усиление входного сигнала, что осуществляется в электронных вольтметрах. На рис. 7.2 приведены схемы электронных вольтметров с линейными детекторами на операционных усилителях.

а б

в г

Рис. 7.2. Схемы электронных вольтметров.

При измерении высокочастотных напряжений часто используются электронные вольтметры с амплитудными детекторами. На рис. 7.3 приведена схема вольтметра, состоящего из:

• измерительного механизма магнитоэлектрической системы (ИМ);

• усилителя постоянного тока (УПТ);

• делителей во входных цепях;

• пробника, представляющего собой амплитудный детектор с закрытым входом.

Его выходной сигнал определяется амплитудой переменной составляющей входного сигнала.

В комбинированных вольтметрах шкала градуируется так, чтобы сразу определить среднеквадратическое (действующее) значение.

; ; ,

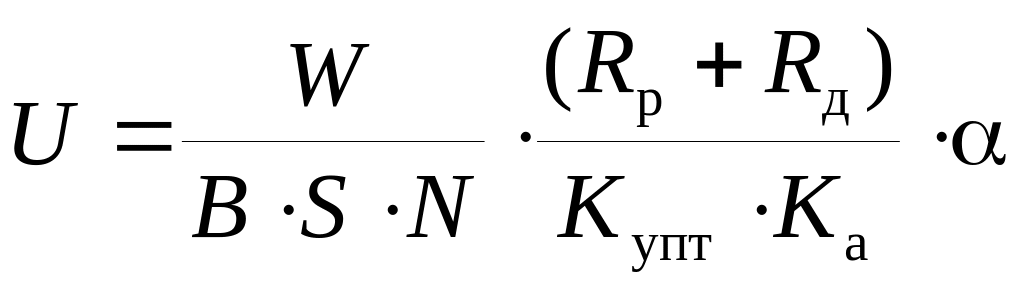

где К_УПТ – коэффициент, зависящий от характеристик усилителя постоянного тока.

Рис. 7.3. Функциональная схема вольтметра В7-15

Градуировку комбинированных электронных вольтметров осуществляют для синусоидального входного сигнала

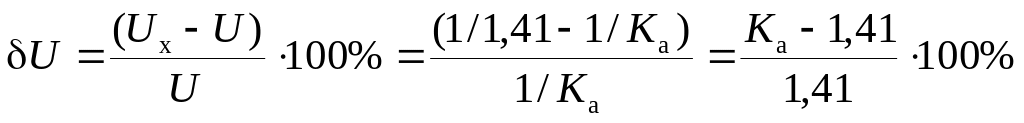

Если коэффициент амплитуды отличается от К_А=1,41, то возникает методическая погрешность:

(7.6)

Например, если входной сигнал имеет форму меандра (К_А=1,00), то относительная методическая погрешность:

Знак минус свидетельствует о том, что показания вольтметра меньше, чем действующее значение входного сигнала. Если известен коэффициент амплитуды входного сигнала, то действующее значение равно:

, (7.7)

где U_п  показание электронного вольтметра.

Только в случае, если градуировка шкалы совпадает с типом детектора, приборы показывают тот параметр сигнала, для которого проведена градуировка шкалы.

Учитывая большое входное активное сопротивление электронных вольтметров на промышленных частотах (до 1 кГц), часто можно пренебречь методической погрешностью за счет потребления энергии от входного сигнала и общая погрешность измерения напряжения имеет две составляющие: методическую погрешность формы кривой и инструментальную погрешность самого электронного вольтметра.

Отличительной характеристикой вакуумных диодов, часто используемых в амплитудных детекторах электронных вольтметров (см. рис. 7.3), является отсутствие нулевой зоны, и даже наличие небольшого тока через диод при нулевом входном сигнале. Нестабильность этого нулевого тока диода требует проведения перед измерением электронным вольтметром дополнительной операции "установки нуля переменного напряжения", во время которой подстраивается величина специального компенсирующего сигнала. Таким образом, при измерении электронным вольтметром напряжения переменного тока необходимо произвести две регулировки: балансировку УПТ и компенсацию нулевого тока вакуумного диода.

Современные электронные и цифровые вольтметры обычно построены по схеме широкополосный усилитель - преобразователь средневыпрямленного значения - измерительный механизм. Кроме того, как отдельный конструктивный элемент имеется амплитудный детектор с закрытым входом (пробник). Пробник подключается в случае измерения высокочастотных сигналов к входу вольтметра, работающего в этом случае в режиме измерения постоянного напряжения, поступающего с выхода пробника. Для сохранения градуировки шкалы в пробнике предусмотрен делитель (К=1), так что выходной сигнал пробника равен действующему значению при синусоидальном измеряемом напряжении.

В цифровых вольтметрах также предусматривается два варианта измерения напряжения переменного тока: при подключения сигнала к клеммам используется линейный детектор (см. рис. 7.2), а для измерения высокочастотных сигналов к приборам прилагается пробник (амплитудный детектор). В некоторых вольтметрах применяются квадратичные детекторы, выходной сигнал которых пропорционален действующему значению измеряемого напряжения и погрешность формы кривой отсутствует.
