Приложение г Оформление курсовых работ и рефератов
Оформление курсовой работы должно соответствовать требованиям ГОСТ 2.105 – 95 и СТП 2.101 – 2009.
Курсовая работа оформляется на нелинованных листах формата А4 (297× 210 мм) без рамки и основной надписи. Размещение текста на листе должно быть в соответствии с рисунком 4.

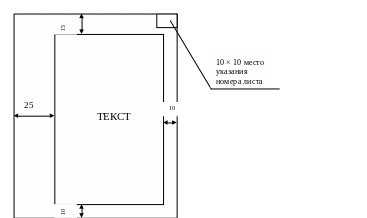

Рисунок 4 – Размещение текста на листе
Рамка на рисунке 4 ограничивает размещение текста, её не вычерчивают, а выдерживают с помощью трафарета.
Оформление титульного листа курсовой работы в соответствии с рисунком 5, реферата в соответствии с рисунком 6.
21
Приложение в Пример оформления раздела «литература» литература
1. Аршинов В.А. и др. Резание металлов и режущий инструмент. - М.: Машиностроение, 1976.
2. Справочник технолога машиностроителя. Под ред. А.Г. Косиловой и Р.К. Мещерякова. Т2. - М.: Машиностроение, 1985.
3. Режимы резания металлов. Справочник. Под ред. Б.Ю. Барановского. - М.: Машиностроение, 1972.
4. Козловский Н.С., Виноградов А.Н. Основы стандартизации, допуски, посадки и технические измерения. - М.: Машиностроение,1982.
20
3 Запись формул
В формулах в качестве символов следует применять обозначения, установленные соответствующими стандартами. Пояснение символов и числовых коэффициентов, входящих в формулу, если они не пояснены в тексте, должны быть приведены непосредственно под формулой. Пояснение каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него.
Например:
Плотность каждого образца , кг/м3, вычисляется по формуле
;
(1)
где m – масса образца, кг;
V – объём образца, м3.
Формулы, следующие одна за другой и не разделённые текстом, разделяют запятой.
Переносить формулы на следующую строку допускается только на знаках выполняемых операций, причём знак в начале следующей строки повторяется. При переносе формулы на знаке умножения применяется знак «×».
Формулы, за исключением формул, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. Одну формулу обозначают – (1).
Ссылки в тексте на порядковые номера формул дают в скобках, например, … в формуле (1).
Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (3.1).
Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например формула (В.1).
7
4 Оформление иллюстраций
a - толщина среза; b - ширина среза; s - подача; t - глубина резания
Рисунок 1 – Элементы среза
Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД и СПДС. Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией (допускается нумерация в пределах раздела). Если рисунок один, то он обозначается «Рисунок 1».
При ссылках на иллюстрацию следует писать « … в соответствии с рисунком 1» при сквозной нумерации и « … в соответствии с рисунком 1.2» при нумерации в пределах раздела.
Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают в соответствии с рисунком 1.
8

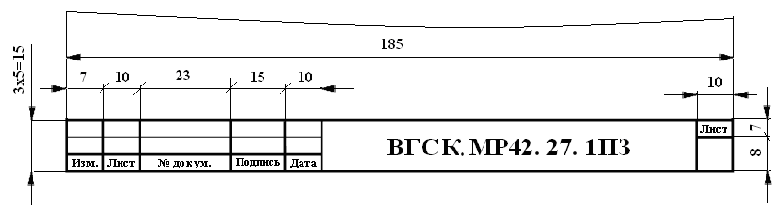

Последующие листы текстового документа
19
ПРИЛОЖЕНИЕ Б
Основные надписи по ГОСТ 2.104 – 68

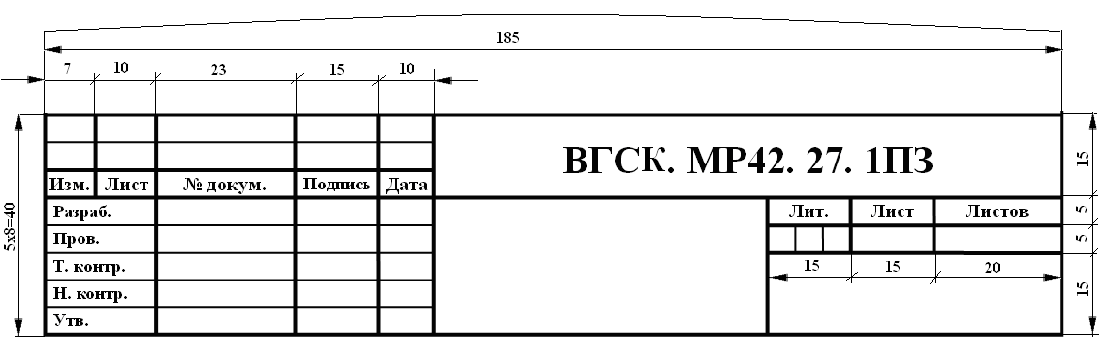

Первый лист текстового документа
18
5 Оформление приложений
Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «ПРИЛОЖЕНИЕ» и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.
Приложения обозначаются заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность.
Приложение должно иметь общую с остальной частью документа сквозную нумерацию страниц.
Все приложения должны быть перечислены в содержании документа с указанием их номеров и заголовков.
9
