Министерство образования Республики Беларусь
Учреждение образования
«Витебский государственный станкоинструментальный колледж»
Единая система учебной документации
СТАНДАРТ ПРЕДПРИЯТИЯ
СТП 2.101-2009
ОФОРМЛЕНИЕ ТЕКСТОВЫХ ДОКУМЕНТОВ
2009
Настоящий стандарт устанавливает общие требования к оформлению пояснительных записок курсовых и дипломных проектов, курсовых работ, рефератов, отчетов по лабораторным и практическим работам.
Утверждён директором колледжа А.Л. Кибисовым
Приказ № 96 от 30.12.2009
Взамен СТП 2.101-2003
Разработал преподаватель Витебского государственного станкоинструментального колледжа И.К. Рощенко.
ПРИЛОЖЕНИЕ Д

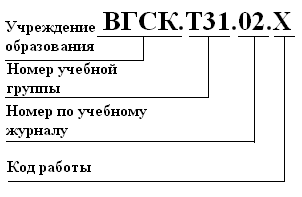

Система обозначения учебных документов
Коды видов работ
0 – проект дипломный
1 – проект курсовой
2 – работа курсовая
3 – практика преддипломная
4 – практика технологическая
5 – практика прочая
6 – работа расчетно-графическая
7 – работа лабораторная
8 – работа практическая
9 – работа прочая
СОДЕРЖАНИЕ
1 Общие положения 4
2 Построение документа 5
3 Запись формул 7
4 Оформление иллюстраций 8
5 Оформление приложений 9
6 Построение таблиц 10
Приложения
Приложение А. Примеры оформления титульных листов 12
Приложение Б. Основные надписи по ГОСТ 2.104 – 68 18
Приложение В. Пример оформления раздела «ЛИТЕРАТУРА» 20
Приложение Г. Оформление курсовых работ и рефератов 21
Приложение Д. Система обозначения учебных документов 24
3
1 Общие положения
Пояснительная записка оформляется на нелинованных листах формата А4 (297 × 210 мм). Каждый лист записки оформляется рамкой с основной надписью в соответствии с ГОСТ 2.104-68 (приложение Б).
Подлинники текстовых документов выполняют одним из следующих способов:
- рукописным – чертёжным шрифтом по ГОСТ 2.304 с высотой букв и цифр не менее 2.5 мм. Цифры и буквы необходимо писать чёрным цветом;
- с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004);
Вписывать в текстовые документы, изготовленные машинописным способом, отдельные слова, формулы, условные знаки (рукописным способом), а также, выполнять иллюстрации следует чёрными чернилами, пастой или тушью.
Расстояние от рамки формы до границ текста в начале и конце строк – не менее 3 мм.
Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.
Абзацы в тексте начинают отступом, равным пяти ударам пишущей машинки (15 - 17 мм).
Опечатки, описки и графические неточности, обнаруженные в процессе выполнения документа, допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста (графики) машинописным способом или чёрными чернилами, пастой или тушью рукописным способом.
Повреждение листов текстовых документов, помарки и следы неполностью удалённого прежнего текста (графика) не допускается.
4
Министерство образования Республики Беларусь
Учреждение образования
«Витебский государственный станкоинструментальный колледж»
СЕРТИФИКАЦИЯ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ
Реферат
по дисциплине «Стандартизация и качество продукции»
ВГСК. МР33.ХХ.
Выполнил ________________ И.О.Ф.
________
Проверил ______________ И.О.Ф.
__________
2009
Рисунок 6 – Оформление титульного листа реферата
23
Министерство образования Республики Беларусь
Учреждение образования
«Витебский государственный станкоинструментальный колледж»
КУРСОВАЯ РАБОТА
по дисциплине «Экономика и управление производством в условиях
рыночных отношений»
ВГСК. МР33.ХХ.2ПЗ
Выполнил ________________________ И.О.Ф.
_______________
Руководитель _________________________ И.О.Ф.
______________
2009
Рисунок 5 - Оформление титульного листа курсовой работы
22
