Практическая часть

Создайте модель с именем "Деятельность компании" и выберите Туре - IDEF0. После нажатия ОК автоматически создается контекстная диаграмма.

Перейдите в меню Model/Model Properties. Во вкладке General диалога Model Properties следует внести имя проекта "Модель деятельности компании", имя автора и тип модели - Time Frame: AS-IS.

Во вкладке Purpose внесите цель - "Purpose: Моделировать текущие (AS-IS) бизнес-процессы компании и точку зрения - "Viewpoint: Директор".

Во вкладке Definition внесите определение "Это учебная модель, описывающая деятельность компании" и цель "Scope: Общее управление бизнесом компании: исследование рынка, закупка компонентов, сборка, тестирование и продажа продуктов".

Перейдите на контекстную диаграмму и правой кнопкой мыши щелкните по работе. В контекстном меню выберите Name. Во вкладку Name внесите имя "Деятельность компании ".

Во вкладке Definition внесите определение "Текущие бизнес-процесс компании".

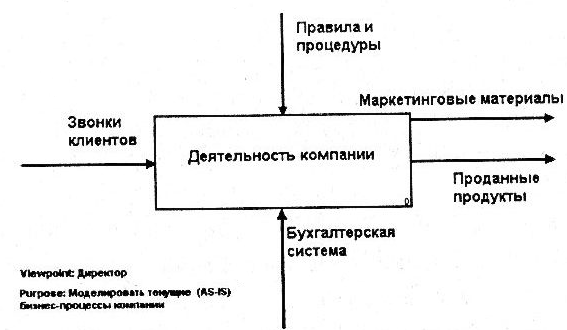

Создайте следующие стрелки на контекстной диаграмме.

Имя стрелки (Arrow Name)	Определение стрелки (Arrow Definition)	Тип стрелки (Arrow Type)
Бухгалтерская система	Оформление счетов, оплата счетов, работа с заказами	Mechanism
Звонки клиентов	Запросы информации, заказы, техподдержка и т. д.	Input
Правила и процедуры	Правила продаж, инструкции по сборке, процедуры тестирования, критерии производительности и т. д.	Control
Проданные продукты	Настольные и портативные компьютеры	Output

С помощью кнопки внесите текст в поле диаграммы - точку зрения и цель.

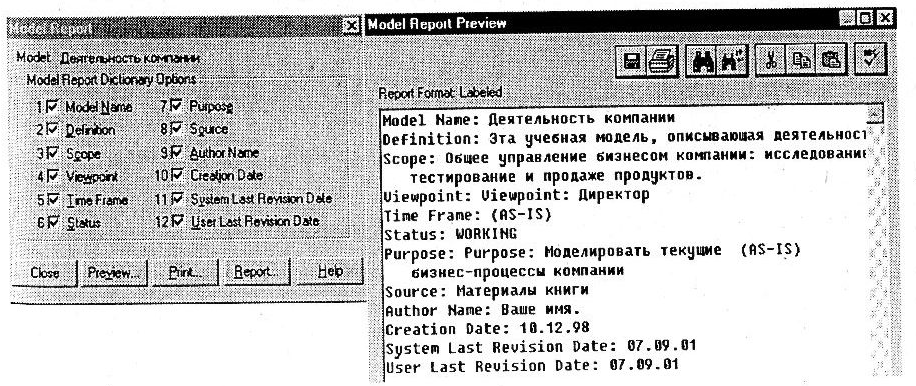

Результат описания модели можно получить в отчете Model Report. Диа­лог настройки отчета по модели вызывается из пункта меню Tools/Re­ports/Model Report. В диалоге настройки следует выбрать необходимые поля, при этом автоматически отображается очередность вывода информа­ции в отчете.

Создайте отчет по текущей модели.

Вопросы для контроля

1. Основные понятия, цели и задачи моделирования бизнес-процессов.

2. Классификация бизнес-процессов.

3. Методика описания бизнес-процессов.

4. Стандарты в области моделирования бизнес-процессов. Методология SADT.

5. Стандарты в области моделирования бизнес-процессов. Нотация IDEF0.

Литература

1. С.В. Маклаков "Моделирование бизнес-процессов с Bpwin"

2. Черемных с.В. И др. Моделирование и анализ систем...

3. Черемных С.В., Ручкин В.С., Семенов И.О. Структурный анализ систем. IDEF-технологии. - М.: Финансы и статисткика, 2001.

4. Венгров А.М. CASE-совеременные методы и средства проектирования информационных систем. - М.: Финансы и статистика, 1998.

Лабораторная работа № 2-3

Тема: Создание диаграмм декомпозиции

Цель: научиться создавать диаграммы декомпозиции

Оборудование и/или программное обеспечение: ПК, BPWin
