2.Создание конструкторско-технологического изображения корпуса рэк в сапр pcad (лабораторная работа №2)

Цель работы: освоить работу в графическом редакторе PCCARDS и научиться вводить конструкторско-технологические изображения корпусов РЭК со штыревыми контактами.

2.1.Графический редактор pccards

Графический редактор PCCARDS предназначен для решения следующих задач:

создание элементов технологической библиотеки;

создание библиотеки заготовок ПП;

выполнение всех работ, связанных с редактированием печатной платы (ПП):

ввод новых связей между элементами для последующей автоматической трассировки;

редактирование топологии печатной платы;

создание библиотеки контактных площадок.

Работа с графическим редактором PCCARDS почти полностью эквивалентна работе с редактором PCCAPS.

2.2.Рабочее задание

Необходимо подготовиться к выполнению лабораторной работы.

Варианты заданий остаются прежними (см. лабораторную работу № 1). Для подготовки к лабораторной работе необходимо выполнить отчет.

Содержание отчета:

титульный лист;

цель работы;

задание;

изображение, в соответствии с заданным вариантом, внешних контуров компонентов с контактами и проставленными основными габаритными размерами в DBU;

таблицы соответствия номеров контактов, их типов и эквивалентностей;

основные этапы построения конструкторско-технологического изображения корпуса РЭК;

заключение.

Примечание. Отчет должен быть подготовлен в рукописном виде (отпечатанные отчеты не принимаются).

Ввести конструкторско-технологические изображения компонентов (пример ввода конструкторско-технологического изображения корпуса компонента К155ЛА3 представлен в разделе 2.3).

Продемонстрировать отчет и введенные изображения компонентов преподавателю.

2.3.Пример ввода конструкторско-технологического изображения компонента к155ла3

Процесс создания элемента библиотеки разбивается на семь этапов:

установка исходных параметров;

создание посадочного места;

ввод графического изображения для сборочного чертежа;

ввод названия микросхемы;

назначение привязочной точки;

определение упаковочной информации о базовых элементах;

запись элемента в файл на диске.

Установка исходных параметров.

Включает следующие действия:

режим работы графического редактора PCCARDS установить в режим проектирования конструкторско-технологических изображений корпусов РЭК (выбрать из меню команду SYMB);

параметр «шаг сетки» выбрать 50:50;

увеличить изображение экрана с помощью команды ZIN и добиться при этом перемещения маркера по точкам за одно нажатие любой клавиши «стрелка»;

с помощью команды VLYR установить слои: графическое изображение контуров корпуса (SLKSCR), соединения выводов (PIN) и тип элемента (DEVICE) в состояние ABL, а все остальные слои в состояние OFF.

Создание посадочного места.

Посадочное место определяется совокупностью расположения контактных выводов для установки компоненты на плате. Ввод контактных выводов осуществляется с помощью команды ENTR/PIN.

Для ввода одного контакта необходимо выбрать команду ENTR/PIN. Система запросит:

Select pin location…

(Выберите положение контактной площадки…)

Перед установкой контакта следует обратить внимание на статус строку, в которой должна быть установлена следующая информация:

имя активного слоя - PIN;

тип контактной площадки – зависит от вводимого контакта;

обозначение эквивалентности контактной площадки – зависит от вводимого контакта;

режим включения/выключения высвечивания на экране электрических связей – символ R должен быть красного цвета;

шаг между точками сетки на экране в DBU – должен быть установлен 50:50;

режим отображения сетки на экране – символ S зеленый;

режим включения сетки – символ G зеленый.

Для каждого контактного вывода следует задать информацию с учетом того, что первый вывод должен всегда иметь тип 1, вывод «земля» - тип 3, вывод «питание» - тип 4, а все остальные тип 2. Поскольку мы задаем микросхему К155ЛА3, содержащую четыре элемента И-НЕ, то эквивалентность входных выводов должна быть задана в соответствии с таблицей 2.1.

Для ввода первого контакта установите маркер в предполагаемое место расположение контакта, убедитесь в правильности информации в статус-строке и нажмите левую клавишу «мыши». Система запросит:

Select pin name location. (Attrb OK?)…

(Выберите положение для надписи имени контакта.

(Уточните атрибуты статус строки))

Нажмите правую клавишу «мыши» для того, чтобы сделать надпись невидимой. Система запросит:

Enter pin name [pin number]:

(Введите имя контакта [номер контакта]:)

Наберите 1 и нажмите ввод. В результате данный контакт будет иметь номер 1, но на экране надписи изображено не будет. Результат показан на рис.2.1.

Таблица 2.1

Номер вывода	Тип	Эквивалентность
1	1	1
2	2	1
3	2	0
4	2	2
5	2	2
6	2	0
7	3	0
8	2	0
Номер вывода	Тип	Эквивалентность
9	2	3
10	2	3
11	2	0
12	2	4
13	2	4
14	4	0

Рис.2.1

Перед вводом второго контакта измените тип контактной площадки на 2. Выберите точку, отстоящую на 100 DBU ниже контакта 1 и нажмите левую клавишу «мыши». Нажмите правую клавишу «мыши», делающую надпись невидимой, наберите 2 и нажмите ввод.

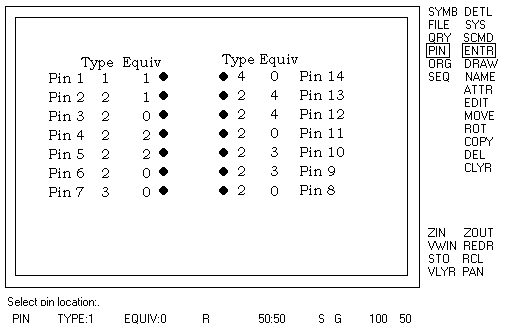

Далее следует ввести все оставшиеся 12 выводов микросхемы К155ЛА3 (расстояние между рядами контактов микросхемы 300 DBU). На рис. 2.2 изображен результат работы и показаны значения типа и эквивалентности для каждого вывода (в реальности типы и эквивалентности на экране не отображаются).

Рис.2.2

Ввод графического изображения для сборочного чертежа.

Изображение для сборочного чертежа микросхемы К155ЛА3 представляет собой прямоугольник с ключом положения. Для ввода изображения требуется выполнить следующие действия.

Выберите команду DRAW/RECT. Система запросит:

Corner 1….

(Угол 1 ….)

Прежде посмотрите на статус строку:

установите активный слой – SLKSCR;

установите параметр SOLID;

установите толщину линии – W:12.

В результате получим изображение, приведенное на рис.2.3.

Рис.2.3

Выберите точку, показанную на рис.2.4, и нажмите левую клавишу «мыши».

Рис.2.4

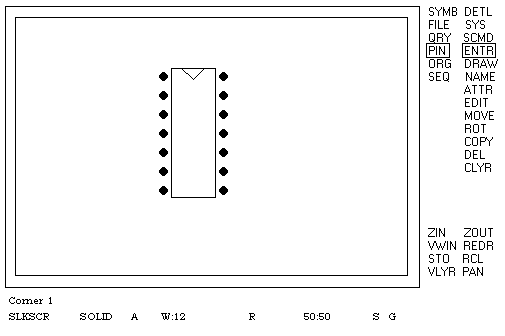

Выберите вторую точку, показанную на рис.2.5, и нажмите снова левую клавишу «мыши». В результате появится изображение прямоугольника.

Рис.2.5

Выберите DRAW/LINE. В статус строке установите режим наклона А, который позволяет рисовать линии под любым углом, и укажите точку как на рис.2.6.

Рис.2.6

Укажите еще две точки для рисования V-образной ломаной, изображенной на рис.2.7.

Рис.2.7

Нажмите правую клавишу «мыши» для окончания работы с ломаной.

Ввод названия микросхемы.

Выберите команду DRAW/TEXT. На строке статуса установите:

активный слой – DEVICE;

размер текста – SIZ:125;

выравнивание текста по центру по горизонтали и по вертикали – значения СС строки состояния;

ориентация текста – F в четвертой позиции.

Установите положение текста в центре изображения компоненты. Введите название микросхемы. В результате получим содержимое экрана, приведенное на рис.2.8.

Назначение привязочной точки.

Привязочная точка – это точка, за которую изображение компоненты «прикреплено» к курсору при вызове компоненты как библиотечного элемента. Обычно привязочной точкой является первый контакт микросхемы.

Выберите команду ENTR/ORG. Система запросит:

Select the origion

(Укажите привязочную точку)

Переместите маркер на первый вывод микросхемы и зафиксируйте его нажатием левой клавиши «мыши».

Рис.2.8

Определение упаковочной информации о базовых элементах.

С помощью команды ZIN установите максимально возможное увеличение изображения на экране, но так, чтобы одновременно были видны все выводы микросхемы.

Выберите команду SCMD/SCAT (системная команда установки атрибутов компоненты) и наберите номер компоненты в соответствии с таблицей 2.2.

Таблица 2.2

Тип элемента	Номер
Микросхемы	10000
Резисторы	11100
Емкости	11200
Индуктивности	11300
Триоды	11400
Другие дискретные элементы	11000
Переключатели	12000
Разъемы	13000

Наберите 10000 и нажмите ввод. Система запросит:

Is part type SMD? YES NO

(Является ли элемент планарным? ДА НЕТ)

Этот запрос определяет тип элемента: с планарными или штыревыми контактами. Поскольку микросхема К155ЛА3 имеет штыревые контакты следует ответить NO.

Примечание. С помощью команды SCMD/SPAT (системная команда установки атрибутов контакта) можно проверить или изменить типы и эквивалентности контактных выводов.

Выберите команду SCMD/SPKG (системная команда установки упаковочной информации). Система запросит:

Enter number of gates:

(Введите число вентилей)

Поскольку микросхема К155ЛА3 содержит четыре элемента И-НЕ, то следует набрать 4 и ввод. Система запросит:

Enter number of pins per gate:

(Введите число выводов в вентиле)

Микросхема К155ЛА3 имеет элементы И-НЕ с двумя входами и одним выходом, т.е. с тремя выводами на вентиль. Наберите 3 и нажмите ввод. Система запросит:

Enter name of gate pin 1:

(Введите имя первого вывода вентиля)

Имена выводов вентиля должны обязательно совпадать с соответствующими именами выводов для элемента символической библиотеки, создаваемой программой PCCAPS. Имена контактов выберем по таблице 2.3.

Таблица 2.3

Вентиль	Имя контакта	Номер вывода
1	INA	1
1	INB	2
1	OUT	3
2	INA	4
2	INB	5
2	OUT	6
3	INA	9
3	INB	10
3	OUT	8
4	INA	12
4	INB	13
4	OUT	11

Наберите INA и нажмите ввод. Далее последуют еще два запроса имен, на которые следует ответить INB и OUT.

Система запросит:

Select gate 1 pin INA…

(Укажите контакт INA первого вентиля…)

Укажите курсором контактный вывод 1 и нажмите левую клавишу «мыши». Затем последуют запросы на остальные выводы вентиля, а затем на все три вывода каждого из четырех вентилей. На каждый из запросов следует указать на изображении компоненты выводы микросхемы по таблице 2.3.

Запись элемента в файл на диске

Задайте команду FILE/SAVE для записи на диск. Система запросит:

Enter file name:

(Введите имя файла)

Наберите имя и нажмите ввод. На диске будет записан файл с расширением PRT.
