1.3 Оборудование, используемое при транспортировке нефти и газа, представленное на учебном полигоне

1.Насосы - это устройства для принудительного перемещения жидкости от сечения с меньшим значением напора (в линии всасывания насоса) к сечению с большим значением напора (в линии нагнетания насоса). Движение жидкости в направлении против давления достигается принудительным путем. В так называемых центробежных насосах, которые в основном используются для перекачки нефти, жидкость перемещается от сечения с меньшим давлением к сечению с большим давлением центробежной силой, возникающей при вращении рабочего колеса с профильными лопатками. Центробежная сила заставляет жидкость двигаться вдоль лопаток колеса от центра к периферии. Эта сила способна преодолеть перепад давления, равный разности давления р_н нагнетания (на периферии колеса) и давления р_в всасывания (в его центральной части), т.е. заставить жидкость перемещаться из области низкого давления в область высокого давления. Разумеется, что для такого принудительного перемещения необходимы затраты энергии на вращение рабочего колеса. Та часть насоса, в которой находится рабочее колесо, обеспечивающее напорное перемещение жидкости от меньшего давления к большему, называется центробежным нагнетателем, а та часть насоса, которая создает вращения вала с находящимся на нем рабочим колесом — приводом насоса. Приводом насоса может быть электрический двигатель, двигатель внутреннего сгорания или иное механическое устройство. Центробежные насосы составляют основной вид нагнетательного оборудования для перекачки нефти по магистральным трубопроводам и применяются как на головной, так и на промежуточных перекачивающих станциях. Использование центробежных насосов на головной перекачивающей станции или промежуточных станциях, имеющих резервуарные парки, обладает некоторыми особенностями. Дело в том, что быстроходным магистральным насосам необходимо иметь избыточное давление на входе. Это давление должно предотвратить опасное явление, которое может возникать внутри насоса в результате уменьшения давления в быстро движущейся жидкости. Явление, о котором идет речь, называется кавитацией (от лат. cavitas — полость) и состоит в образовании пузырьков, заполненных парами перекачиваемой жидкости. Когда эти пузырьки попадают в область высокого давления, они схлопываются, развивая при этом огромные точечные давления. Кавитация приводит к быстрому износу частей нагнетателя и снижает эффективность его работы. Поэтому для подачи нефти к магистральным насосам обычно используют специальные подпорные насосы, главной задачей которых взять нефть из резервуаров и подать ее на вход основных магистральных насосов, создав необходимый кавитационный запас. В то же время промежуточные перекачивающие станции магистральных нефтепроводов, работающие по схеме из насоса — в насос, оснащены лишь основными магистральными насосами, поскольку необходимый для их нормальной работы подпор создается предыдущей перекачивающей станцией. Общие технические условия на магистральные насосы определяются ГОСТ 12124—87 "Насосы центробежные нефтяные для магистральных трубопроводов", который распространяется как на основные, так и на подпорные насосы. В нем определены типы и основные параметры этих насосов. Государственный стандарт охватывает 11 типов основных насосов, а с учетом сменных роторов (рабочих колес) — 20 типов. Насосы в упомянутом ГОСТе расположены в порядке возрастания подачи от 125 до 12500 м³/ч. Насосом самой большой подачи является насос НМ 10000-210. Маркировка насоса расшифровывается так: насос магистральный с подачей 10000 м³/ч и напором 210 м. По конструкции основные насосы, входящие в ГОСТ 12124 — 87, подразделяются на два типа: секционные многоступенчатые с колесами одностороннего входа (на подачи от 125 до 710 м³/ч) и одноступенчатые с колесами двухстороннего входа (на подачи от 1250 м³/ч и более). Рис.3 Трехсекционный насос типа НМ:

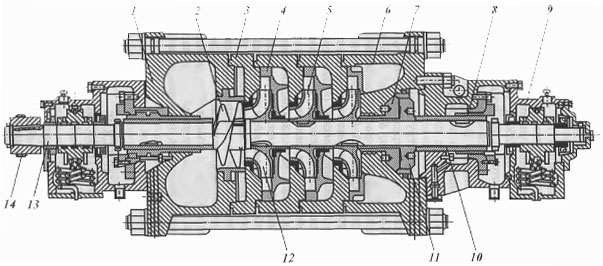

1-входная крышка; 2-предвключенное колесо; 3-секция; 4-направляющий аппарат; 5-второе рабочее колесо; 6-напорная крышка; 7-подушка подпятника; 8-торцевое уплотнение; 9-подшипник качения; 10-втулка; 11-диск; 12-первое рабочее колесо; 13-вал; 14-зубчатая муфта.

2. Трубопроводная арматура предназначена для управления потоками нефти, транспортируемыми по трубопроводам. По принципу действия арматура делится на три класса: запорная, регулирующая и предохранительная.

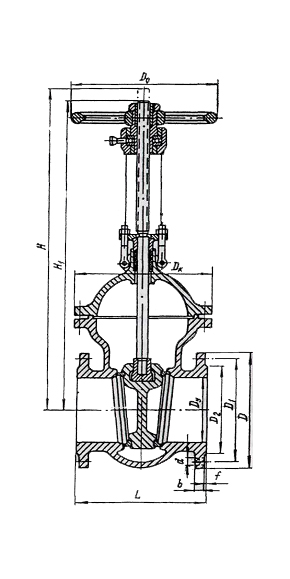

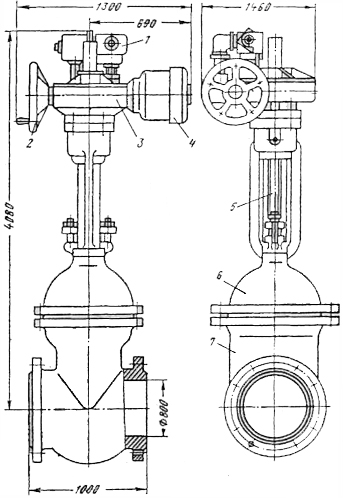

З апорная арматура (задвижки) служит для полного перекрытия сечения трубопровода, регулирующая (регуляторы давления) -для изменения давления или расхода перекачиваемой жидкости, предохранительная (обратные и предохранительные клапаны) - для защиты трубопроводов и оборудования при превышении допустимого давления, а также предотвращения обратных токов жидкости. Задвижками называются запорные устройства, в которых проходное сечение перекрывается поступательным перемещением затвора в направлении, перпендикулярном направлению движения нефти. Конструктивно задвижка представляет собой цельный литой или сварной Рис.4 Задвижка корпус, снабженный двумя патрубками для присоединения к трубопроводу (с помощью фланцев или сварки) и шпиндель, соединенный с запорным элементом и управляемый с помощью маховика или специального привода. Место выхода шпинделя из корпуса герметизируетя с помощью сальникового уплотнения. По конструкции уплотнительного затвора задвижки делятся на клиновые и параллельные. На магистральных нефтепроводах задвижки оснащают электроприводом .

Регуляторами давления называются устройства, служащие для автоматического поддержания давления на требуемом уровне. В соответствии с тем, где поддерживается давление - до или после регулятора - различают регуляторы типа «до себя» и «после себя».

В зависимости от рабочего давления в трубопроводе применяются чугунные или стальные задвижки; чугунные - для давлений до 1,6 МПа, Рис. 5 Регулятор давления

а стальные - свыше 1,6 МПа.

Основными недостатками задвижек являются трудность пришлифовки трущихся поверхностей, большой вес и высокая стоимость. Задвижки снабжаются

гидравлическим, механическим, пневматическим или электрическим приводами. Последние три типа приводов сокращают время открывания и закрывания задвижек и позволяют осуществлять автоматическое и дистанционное управление.

Предохранительными клапанами называются устройства, предотвращающие повышение давления в трубопроводе сверх установленной величины. На нефтепроводах применяют мало- и полноподъемные предохранительные клапаны закрытого типа, работающие по принципу сброса части жидкости из места возникновения повышенного давления в специальный сборный коллектор.

Рис.6 Предохранительный клапан СППК4Р 200х16

Обратным клапаном называется устройство для предотвращения обратного движения среды в трубопроводе. При перекачке нефти применяют клапаны обратные поворотные - с затвором, вращающимся относительно горизонтальной оси.

Арматура магистральных нефтепроводов рассчитана на рабочее давление 6,4 МПа.
