2.2.2. Измерение длины волны излучения
1. Включите лампу, спектр излучения которой неизвестен.
2. Настройте спектроскоп, фокусируя окуляром изображение нити-указателя и спектра.
3. Перемещая зрительную трубу с помощью микрометрического винта, поочередно наведите указатель на линии спектра и снимают отcчеты. Результаты занесите в таблицу 1.2.
4. С помощью градуировочного графика определите длины волн исследуемого излучения и результаты занесите в таблицу 1.2.
Таблица 1.2
№ |
Цвет линии |
Отсчет |
Длина волны, нм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.2.3. Определение преломляющего угла призмы
1. Включают осветитель.
2. Настраивают спектроскоп, фокусируя окуляром изображение нити-указателя и спектра, чтобы при включенном осветителе изображение щели имело четкие края.

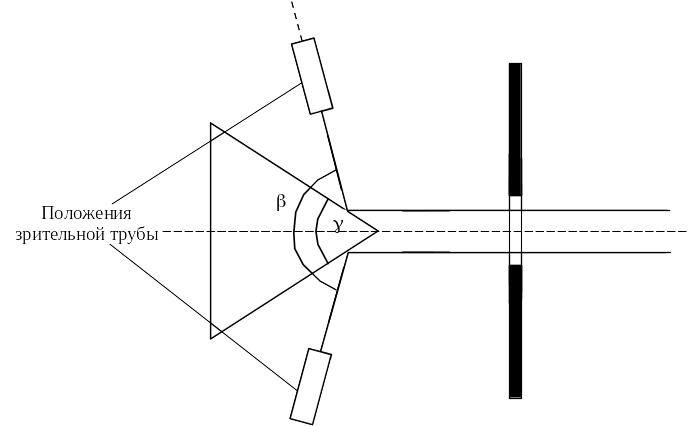

3. На столик помещают призму, как показано на рис. 1.7. Основание призмы должно быть параллельно экрану со щелью. Призма должна быть установлена на столике спектроскопа так, чтобы ее ребро при преломляющем угле было расположено перпендикулярно оси оптической трубы. Сначала призму ставят на столик таким образом, чтобы одна из ее преломляющих граней была перпендикулярна к линии, соединяющей два из трех установочных винтов столика. Повернув призму этой гранью (вращением столика) к зрительной трубе, крест нитей которой освещен, действуют упомянутыми двумя винтами и приводят горизонтальную нить в совпадение со своим изображением, тем самым, устанавливая первую грань призмы перпендикулярно оси трубы. Затем поворачивают призму второй преломляющей гранью к трубе и, действуя третьим винтом, устанавливают ее перпендикулярно к оси трубы. При этом первая грань должна вращаться в своей же плоскости, так как ось вращения столика при действии третьим винтом проходит через первые два винта и перпендикулярна к первой грани. Наконец, снова поворачивают призму первой гранью к трубе и, если нить немного не совпадает со своим изображением, добиваются совпадения, а затем проверяют вторую грань.
4
Рис.
1.7
5. Глядя в окуляр, повернуть зрительную трубу вправо до тех пор, пока в нем не появится изображение щели осветителя. Совместить указатель окуляра с серединой изображения щели осветителя.
Произвести отсчет (b) по микрометрическому винту и записать со знаком (+) в таблицу 1.3.
Таблица 1.3
№ п/п |
Положение окуляра |
i |
|
|
а |
b |
|||
1. |
|
|
|
|
2. |
|
|
|
|
3. |
|
|
|
6. Измерения в соответствии с пунктами 5 и 6 выполняют три раза.
7

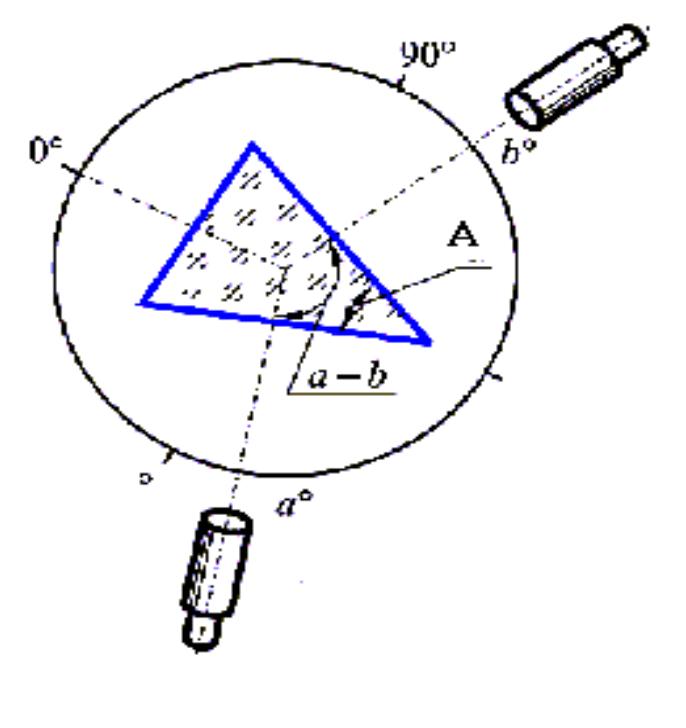

Рис.
1.8.
из трех опытов.
8.
Определяют преломляющий угол призмы
