. 1.6. Перечислить транспортные средства для перевозки грузов и области их применения.

Транспорт в строительстве - часть непрерывного строительного конвейера, технологическое звено, связывающее строительные объекты с заводами, карьерами, складами и другими источниками поступления материальных ресурсов.

Строительство использует все основные виды транспорта - автомобильный, железнодорожный, водный, тракторный и воздушный, а также специальные виды транспорта. Автомобильный транспорт является основным на строительстве, на его долю приходится свыше 80 % строительных грузов (по массе). Железнодорожным и водным транспортом перевозится соответственно 15 и 5% грузов.

Железнодорожный транспорт нормальной колеи (1520 мм) для внутрипостроечных перевозок применяется в тех случаях, когда проект строящегося предприятия предусматривает постоянные вводы железнодорожных путей на территорию предприятия и при этом устройство временных ответвлений сводится к минимуму. Железнодорожный транспорт узкой колеи (750 и 600 мм) используется для внутрипостроечных перевозок по замкнутым трассам без выхода на внешние сети при значительных грузопотоках на длительный период, например, для доставки песка или гравия с карьера на предприятие железобетонных изделий или на крупный строительный объект.

Средние расстояния перевозок, при которых применяется железнодорожный транспорт, составляют примерно: для нерудных строительных материалов 350 км, цемента - 700 км, металла - 1000 км и лесных грузов ¬1500 км. Средняя дальность транспортирования строительных грузов речным путем превышает 500 км.

Тракторный транспорт в качестве внутрипостроечного имеет преимущественно применение при бездорожье, сложном рельефе местности, подаче в монтажную зону технологического оборудования и тяжеловесных сборных элементов и при их перемещениях на сравнительно небольшие расстояния от места укрупнительной сборки к месту монтажа.

Воздушный транспорт используется ограниченно: главным образом, для доставки людей, техники и материалов в труднодоступные места и для срочных перевозок небольших по объему и массе грузов. Значительно возрастает применение в строительстве вертолетов как эффективного комплексного транспортно-монтажного средства.

Автомобильный транспорт, являясь главным видом транспорта на строительстве, имеет такие преимущества, как мобильность и маневренность, возможность доставки груза непосредственно к месту во время, предусмотренное графиком производства работ, а также возможность в ряде случаев механизированной саморазгрузки. Возрастание роли автомобильного транспорта как неразрывного технологического звена в едином строительном процессе обусловливают следующие основные факторы: сосредоточивание производства деталей и конструкций на крупных заводах; централизация приготовления товарных бетонных смесей и растворов; укрупнение и централизация производственно-комплектовочного и складского хозяйства строительных организаций; организация районных баз материально-технического снабжения; развитие передовых форм организации работ (монтаж по часовым графикам, комплексные бригады по экскавации и транспортировке грунта). Для перевозки массовых грузов в строительстве используют преимущественно автомобили средней и большой (25-40 т) грузоподъемности.

В зависимости от характера перевозимых грузов выбирают универсальный или специализированный автомобильный транспорт. Специализированные транспортные средства применяются для перевозки конструкций и штучных грузов, сыпучих и жидких материалов. Штучные грузы перевозятся преимущественно в бортовых автомобилях, сыпучие грузы навалом - в автосамосвалах, а жидкие - в цистернах. При значительных объемах перевозок применяют автопоезда, состоящие из тягачей с прицепами и полуприцепами; для перевозки грузов с малой массой - специализированные автомашины с кузовами увеличенного объема.

К специальным видам транспорта относятся гидравлический, пневматический, трубопроводный, контейнерный, конвейерный, а также грузовые подвесные канатные дороги.

1.7. Классификация грузоподъемных машин.

Грузоподъемные машины – это технические устройства циклического действия для подъема и перемещения грузов. Они предназначены для перемещения по пространственной трассе штучных, насыпных, навалочных грузов на складах, в производственных цехах, на строительных объектах, при обслуживании технологических агрегатов промышленных и энергетических предприятий.

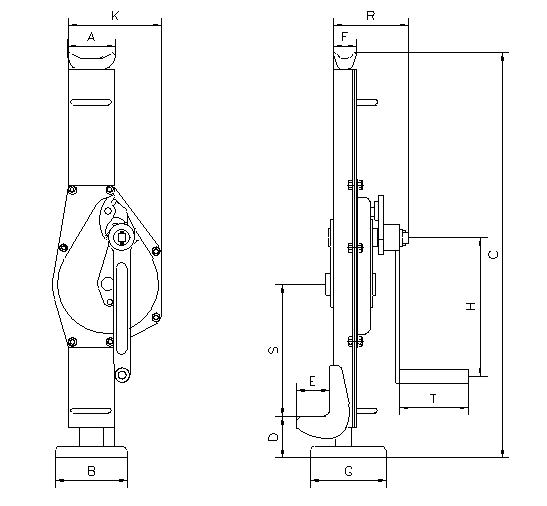

Домкраты относят к простейшим грузоподъемным устройствам, они служат для подъема грузов на небольшую высоту. По конструкции различают домкраты винтовые, реечные и гидравлические. Они могут иметь ручной или машинный привод. В винтовом домкрате выигрыш в силе получается за счет передачи «винт – гайка», в реечном – за счет реечной передачи, а в гидравлическом подъемная сила создается давлением рабочей жидкости (масла), нагнетаемой под его поршень. Винтовые имеют грузоподъемность до 20 т, реечные – до 25 т, а грузоподъемность гидравлических достигает 750 т. Они обеспечивают плавный подъем и опускание груза, точность установки на заданной высоте и имеют высокий кпд (0,7…0,8).

Лебедки – простые ГПМ в виде грузового барабана с тяговым органом – стальным канатом. Они используются для перемещения грузов по вертикали либо по горизонтали. Кроме того, лебедки широко применяются в качестве механизмов подъема или перемещения грузов в кранах и подъемниках. Лебедка состоит из смонтированных на раме 1 гладкого барабана 2, цилиндрического редуктора 3, управляющей аппаратуры: контроллера 4 и пускорегулирующих сопротивлений, размещенных в ящике 5, электродвигателя 8. Между двигателем и редуктором установлен электромагнитный тормоз 6. Тормоз нормально замкнут, то есть его колодки прижаты к тормозному шкиву и отходят от него только при прохождении через катушку электрического тока. Крутящий момент от двигателя передается на ведущий вал редуктора через муфту 7, а от ведомого вала редуктора на барабан - через зубчатые венцы.

Подъемниками называют машины, предназначенные для перемещения грузов или пассажиров в кабинах или на площадках по направляющим, которые могут быть вертикальными или наклонными. Подъемники с наклонными направляющими широкого распространения не получили. Наиболее известный из них - скиповый подъемник, используемый для подачи шихты в доменную печь.

Подъемники же с вертикальными направляющими применяются как на складах, так и при проведении строительно-монтажных работ. Их принято делить на две группы: с подвесными направляющими и с жесткими – мачтовые (стоечные) и шахтные. Из подъемников с вертикальными направляющими распространение получили мачтовые (стоечные). Мачтовый, или стоечный, подъемник с канатным механизмом подъема (рис. 3.3) состоит из мачты 8, установленной на опорной раме, и перемещающегося по ней грузонесущего органа 2, который снабжен ходовыми роликами 7 и подвешен на грузовом канате 3. Канат огибает блоки 4, установленные в верхней части мачты, и запасовывается на барабане грузовой лебедки 1, расположенной также на опорной раме. Подъемник крепят к зданию 5 при помощи настенных опор 6.

Краны – универсальные грузоподъемные машины, включающие в себя остов в виде металлоконструкции и несколько установленных на нем крановых механизмов. Типаж кранов, применяемых в промышленности, строительстве и на транспорте чрезвычайно многообразен.

Кран мостовой - кран, у которого мост опирается непосредственно на крановый путь, размещаемый на подкрановых строительных конструкциях.

Кран козловой - кран, у которого мост опирается на крановый путь при помощи двух опорных стоек.

Кран кабельный – кран, у которого несущими элементами являются канаты, закрепленные в верхней части опорных мачт (башен).

Кран портальный - кран поворотный на портале, предназначенном для пропуска железнодорожного или ав­томобильного транспорта.

Кран стреловой - Кран поворотный, у которого стрела или башенно-стреловое оборудование закреплены на поворотной платформе, размещенной непосредственно на ходовом устройстве (ав­томобильный, пневмоколес-ный, на специальном шасси, гусеничный, тракторный)

Кран башенный - Кран поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни.

Кран железно­дорожный - Кран, смонтированный на платформе, передви­гающейся по железнодорожному пути.

Типовыми крановыми механизмами являются: механизм подъема груза в виде лебедки в комбинации с полиспастом; механизм передвижения крана или какой-либо его части; механизм изменения вылета, изменяющий в стреловых кранах положение грузового крюка относительно остова; механизм вращения поворотной части крана. Как в процессе работы, так и в периоды монтажа и даже в нерабочие периоды и металлоконструкция крана, и элементы крановых механизмов находятся под воздействием ряда находящихся в различных сочетаниях нагрузок.

1.8. Основные типы и параметры башенных кранов.

К основным параметрам кранов относятся: вылет L - расстояние по горизонтали от оси вращения поворотной части крана до вертикальной оси крюковой подвески; грузоподъемность Q - наибольшая допустимая для соответствующего вылета масса груза, на подъем которого рассчитан кран; грузовой момент М - произведение грузоподъемности Q на соответствующий вылет L (часто используется в качестве главного обобщающего параметра крана); высота подъема Н и глубина опускания h - соответственно расстояние по вертикали от уровня стоянки крана (головки рельса для рельсовых кранов, нижней опоры самоподъемного крана, пути перемещения пневмоколесных и гусеничных кранов) до центра зева крюка, находящегося в верхнем или нижнем крайнем рабочем положении; диапазон подъема D - сумма высоты подъема H и глубины опускания h; колея К - расстояние между продольными осями, проходящими через середину опорных поверхностей ходового устройства крана, измеряемое по осям рельсов у рельсовых кранов и по продольным осям пневмоколес или гусениц у автомобильных, пневмоколесных и гусеничных кранов; база В - расстояние между вертикальными осями передних и задних колес (у пневмоколесных и автомобильных кранов), ведущими и ведомыми звездочками гусениц (у гусеничных кранов) или ходовых тележек, установленных на одном рельсе (у рельсовых кранов); задний габарит l - наибольший радиус поворотной части (поворотной платформы или противовесной консоли) со стороны, противоположной стреле; vп - скорость подъема и опускания груза, равного максимальной грузоподъемности крана (при установке на кране многоскоростных лебедок указываются все скорости и массы грузов, соответствующие каждой скорости подъема и опускания); скорость посадки груза vM - наименьшая скорость плавной посадки груза при его наводке и монтаже; частота вращения n поворотной части крана при максимальном вылете с грузом на крюке; скорость передвижения крана vд - рабочая скорость передвижения с грузом по горизонтальному пути; скорость передвижения грузовой тележки vт с наибольшим рабочим грузом по балочной стреле; скорость изменения вылета vг стрелы (у кранов с подъемной стрелой) от наибольшего до наименьшего; установленная мощность Ру (суммарная мощность одновременно включаемых механизмов крана); наименьший радиус закругления R оси внутреннего рельса на криволинейном участке подкранового пути; радиус поворота Rп - наименьший радиус окружности, описываемой внешним передним колесом автомобильных или пневмоколесных кранов при изменении направления движения; конструктивная масса тк - масса крана без балласта, противовеса и съемных устройств в не заправленном состоянии; общая (полная) масса крана тo в рабочем состоянии; нагрузка на колесо Fк - наибольшая вертикальная нагрузка на ходовое колесо при работе крана в наиболее неблагоприятном его положении; допустимая скорость ветра vв на высоте 10 м от земли для рабочего и нерабочего состояний, при которой кран сохраняет прочность и устойчивость в процессе эксплуатации.

Сменная эксплуатационная производительность крана, т/см,

Пэ = tсмQnkтkв,

где tсм - продолжительность смены, ч; Q - грузоподъемность крана, т; kт - коэффициент использования крана по грузоподъемности; kв - коэффициент использования крана по времени в течение смены, n = 3600/Тц - число циклов, совершаемых краном за один час работы.
