2.2 Выбор технологических процессов очистки воды
Технологические процессы очистки воды предусматривают: осветление (снижение мутности и цветности воды), обеззараживание, умягчение воды, обезжелезивание, обесфторивание. Выбор технологических процессов производится на основе сравнения значений показателей качества исходной воды с нормативами питьевого стандарта СанПин 2.1.4.1074-2001. Результаты сравнения представлены в таблице 2.
Таблица 2. Показатели качества исходной и питьевой воды
Наименование показателей качества воды |
Значение показателя качества воды |
Перечень необходимых технологических процессов очистки воды |
|
Исходная вода |
СанПин 2.1.4.1074-2001 |
||
Запах и привкус |
4 балла |
Не более 2 баллов |
Требуется удаление запаха и привкуса |
Содержание ВВ (мутность) |
15-96 мг/л |
Не более 1,5 мг/л |
Требуется удаление ВВ |
Цветность |
0-52 град |
Не более 20 град |
Требуется обесцвечивание воды |
Общая жесткость |
6,3 мг-экв/л |
Не более 7 мг-экв/л |
Умягчение не требуется |
Общее солесодержание |
471,33 мг/л |
Не более 1000 мг/л |
Обессоливание не требуется |
Содержание фтора |
0,666 мг/л |
0,5-1,5 мг/л |
Обесфторивание не требуется |
Общее микробное число |
Более 50 |
Не более 50 |
Требуется обеззараживание воды |
Планктон |
Есть |
Не допускается |
Требуется удаление планктона |
2.3 Выбор общей технологической схемы очистки воды и определение состава основных сооружений
Выбор схемы и определение состава сооружений для удаления взвешенных веществ и обесцвечивания воды производится на основе данных, содержащихся в таблице 15 СНиП 2.04.02-84* [1] и в соответствии с указаниями п.6.2 [1]. Исходя из данных: М=15-96 мг/л,
Ц=0-52 град,
Q=33000 м3/сут,
Принимается схема контактные осветлители + угольные фильтры.

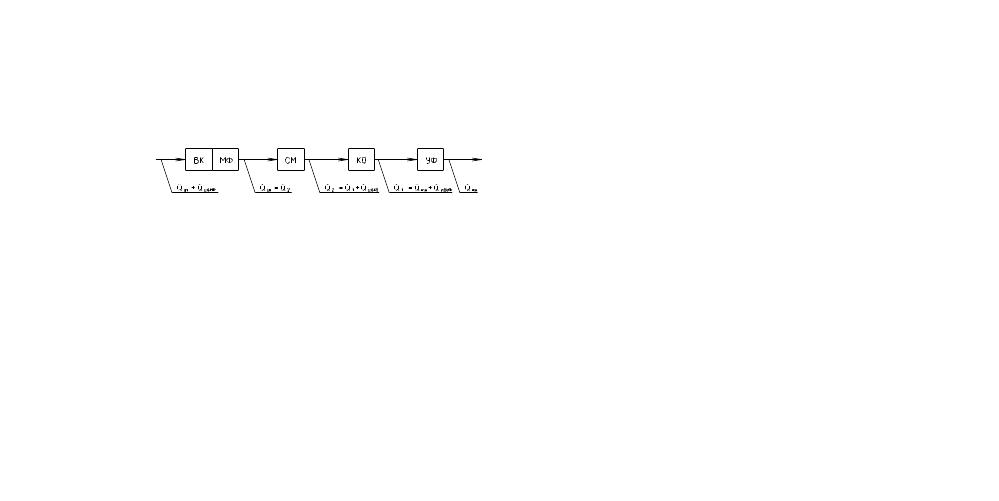

Рисунок 2.2. Схема очистных сооружений
После выбора состава очистных сооружений выполняется вертикальная высотная схема основных сооружений с указанием предварительных высотных отметок, которые уточняются в процессе проектирования. Высотная схема очистных сооружений представлена на рисунке 2.3.

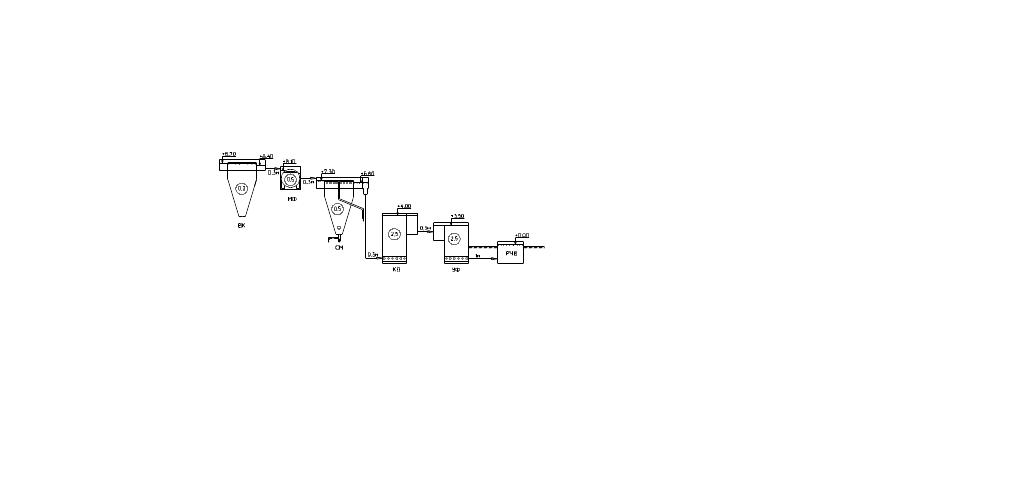

Рисунок 2.3. Высотная схема очистных сооружений
2.4 Выбор вида и определение доз реагентов
1. Коагулянт. Для коагулирования примесей воды в курсовом проекте применяется сернокислый алюминий Al2(SO4)3. Конечная доза Al2(SO4)3 пересчитывается на дозу коагулянта оксихлорид алюминия.
Доза реагента по цветности определяется по формуле
Дцк=4·
,
(2.6)
где Ц – цветность обрабатываемой воды, град,
Дцк=4·
=28,8
мг/л
Доза реагента по мутности определяется по таблице 16[1]: Дмк=30 мг/л
Принимается большая доза Дмaxк =30 мг/л
Дк (ОХА)= Дмaxк· 0,3=30· 0,3=9 мг/л
Следовательно, доза Al2(SO4)3 составляет 30 мг/л, а доза оксихлорид алюминия – 9 мг/л.
2. Полиакрилоамид.
Принимается доза полиакриламида 0,4 мг/л в соответствии с п.6.17[1].
Подщелачивающие реагенты.
Доза извести определяется по формуле
Дщ=Кщ· (Дк/eк-Щo+1), (2.7)
где Дк – максимальная в период подщелачивания доза безводного коагулянта, Дк=30 мг/л,
eк – эквивалентная масса коагулянта, для Al2(SO4)3 eк=57 мг/мг-экв,
Кщ – коэффициент, согласно п.6.19 [1] для извести Кщ=28,
Щo – минимальная щелочность воды, согласно задания Щo =[ HCO3]=1,2 мг-экв/л
Подставляя данные в формулу 2.7, определяется Дщ
Дщ=28· (30/57-1,2)+1=9,14 мг/л
Хлор.
Доза хлора принимается согласно [1] 6,66 мг/л – первичная и 2,6 мг/л - вторичная.
