Буксы с кассетными подшипниками
В высокоскоростных поездах TGV (Франция), ICE (Германия) и Talgo (Испания), эксплуатируемых со скоростями 200-350 км/ч, используются буксовые узлы с двухрядными коническими роликовыми подшипниками. Конические двухрядные роликовые кассетные подшипники получили широкое распространение в ходовых частях высокоскоростного подвижного состава в силу следующих достоинств:
приспособленности к комбинированному нагружению высокого уровня, что гарантирует большие пробеги и эксплуатацию подвижного состава в пределах установленной периодичности его технического обслуживания;
соответствия геометрических характеристик подшипников условиям высокоскоростного движения;
компактного конструктивного исполнения;
кассетного конструктивного принципа, обеспечивающего значительные преимущества при организации экономически эффективного централизованного технического обслуживания.
В отечественных тележках нового поколения для скоростей движения до 200 км/ч устанавливают буксовые узлы, показанные на рисунке.

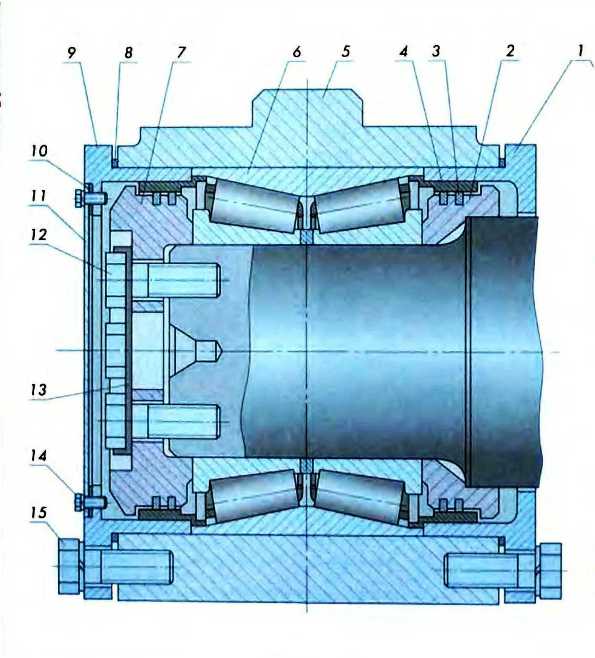

1,9 - крепительные крышки; 2 - задняя крышка; 3 - уплотнительное кольцо; 4 - кожух; 5 - корпус буксы; 6 - подшипник; 7 - передняя крышка; 8 - уплотнительное кольцо; 10 - резиновая прокладка; 11 - смотровая крышка: 12 - болт М20; 13 - стопорная шайба; 14 -болт М12 с шайбой; 15 - болт М20 с шайбой;
Подшипники конические двухрядные кассетного типа напрессовываются на шейки осей колесных пар типа РУ1Ш-950 в холодном состоянии. Подшипники имеют встроенные уплотнения, заправлены смазкой и отрегулированы по зазорам на заводе-изготовителе, в процессе эксплуатации добавление смазки не производится. Все наружные поверхности подшипников имеют антикоррозионное покрытие - фосфатирование. Торцевое крепление подшипников осуществляется при помощи вкладыша и четырех болтов М20. Корпуса букс закрываются крепительными и смотровыми крышками. Маркировка подшипников состоит из условного обозначения предприятия - изготовителя, двух арабских цифр месяца выпуска, двух последних цифр года выпуска, порядкового номера подшипника. Маркировка располагается на поверхности центральной цилиндрической выточки наружных колец.
Подшипник типа TBU 130 устанавливается в специальный корпус буксы на тележки моделей 68-4075, 68-4076, 68-4095 и 68-4096. 1. Подшипник напрессовывается на шейку оси, затем устанавливается корпус буксы и болтами М20 к нему монтируется отъемная задняя крышка.
Подшипник типа TBU 130x250 устанавливается в серийный корпус буксы пассажирских вагонов на тележках моделей 68-4065, 68-4066, 68-875 и 68-876. Подшипник напрессовывается на шейку оси вместе с корпусом буксы и дополнительным уплотнением - "лабиринтом".
Внешними отличительными признаками буксового узла с кассетными подшипниками являются:
наличие на лабиринте выступающей у основания цилиндрической выточки шириной 4 мм;
буква "К" высотой 100-150 мм, нанесенная белой краской на смотровую крышку каждого буксового узла;
дополнительное клеймо "К" высотой 10 мм и шириной 5 мм на бирке, установленной под левым верхним болтом М20 крепительной крышки правого буксового узла.
Гарантийный срок эксплуатации подшипников кассетного типа в подшипниковых узлах пассажирских вагонов при соблюдении правил, транспортирования, хранения, монтажа, применения и эксплуатации равен не менее 8 лет с момента монтажа и истекает при первом демонтаже подшипника и после пробега до 1 млн. 200 тыс. км. На ремонтных предприятиях ОАО "РЖД" при проведении обыкновенного и полного освидетельствования колесных пар разборка и ремонт подшипников не производятся. Разборка и ремонт подшипников производятся в специальных сервисных центрах предприятий-изготовителей подшипников.
