8 Конструкции колес цельнокатаных
Размеры колес цельнокатаных и технические требования к ним должны соответствовать ГОСТ 10791 или техническим условиям, согласованным и утвержденным в установленном порядке.
Конструкции и основные размеры колес цельнокатаных приведены на рисунках 8.1 и 8.2.
Колеса цельнокатаные, применяемые для эксплуатации под грузовыми вагонами изготавливаются:
- с плоскоконическим диском - из стали марок 2 или Т;
-
с криволинейным диском - из стали марки
Т.
Наименование показателя |
Номинальный размер, в мм |
Предельное отклонение |
Диаметр по кругу катания, D |
957 |
±7 |
Диаметр внутренней поверхности обода с наружной стороны колеса, Dh |
810 |
-10 |
Диаметр внутренней поверхности обода с внутренней стороны колеса, Db |
810 |
-10 |
Ширина обода колеса, В |
130 |
+3 |
Высота гребня, hг |
28 |
-1 |
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dch |
263 |
±3 |
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dcb |
263 |
±3 |
Диаметр отверстия ступицы колеса, d |
175 190 |
-4 -4 |
Длина ступицы колеса, Вс |
190 |
+10 |
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r |
82 |
+5 |
Толщина диска у обода колеса, Вдо * |
19 |
+4 |
Толщина диска у ступицы колеса, Вдс |
24 |
+4 |
*) для колес, изготовленных:
до 1988 г. - 17+3 мм,
с 1988 г. по 2011 г. - 19+3 мм,
с 2011 г. - 19+4 мм

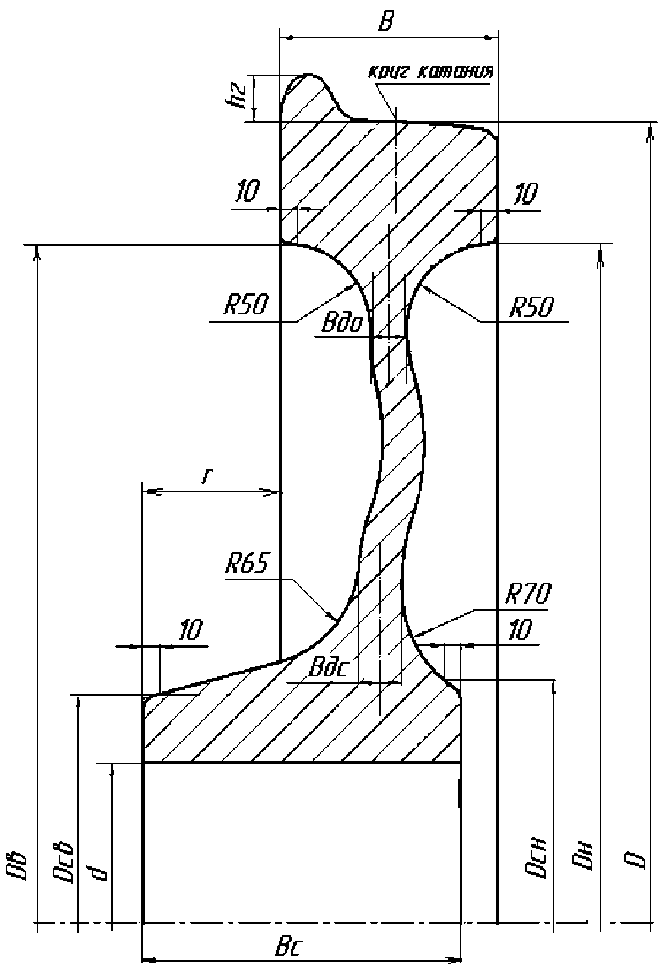

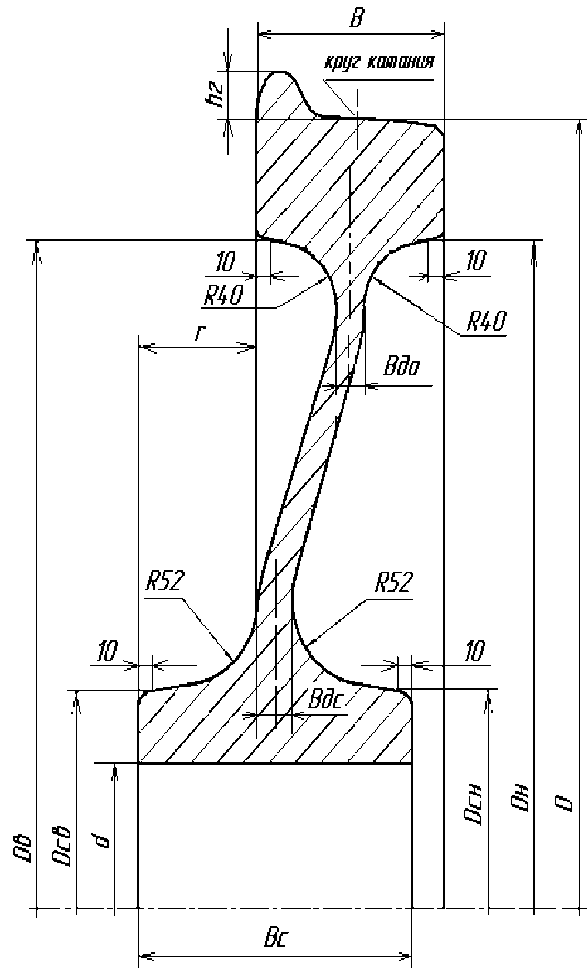

Рисунок 8.1 - Конструкция и основные размеры колеса цельнокатаного
Наименование показателя |
Номинальный размер, в мм |
Предельное отклонение |
Диаметр по кругу катания, D |
957 |
±7 |
Диаметр внутренней поверхности обода с наружной стороны колеса, Dh |
802 |
+8 -2 |
Диаметр внутренней поверхности обода с внутренней стороны колеса, Db |
802 |
+8 -2 |
Ширина обода колеса, В |
130 |
+3 |
Высота гребня, hг |
28 |
-1 |
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dch |
273 |
±3 |
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dcb |
273 |
±3 |
Диаметр отверстия ступицы колеса, d |
190 205 |
-4 -4 |
Длина ступицы колеса, Вс |
190 |
+10 |
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r |
82 |
+5 |
Толщина диска у обода колеса, Вдо |
20 |
+4 |
Толщина диска у ступицы колеса, Вдс |
25 |
+6 |
Наименование показателя |
Номинальный размер, в мм |
Предельное отклонение |
Диаметр по кругу катания, D |
957 |
±7 |
Диаметр внутренней поверхности обода с наружной стороны колеса, Dh |
802 |
+8 -2 |
Диаметр внутренней поверхности обода с внутренней стороны колеса, Db |
802 |
+8 -2 |
Ширина обода колеса, В |
130 |
+3 |
Высота гребня, hг |
28 |
-1 |
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dch |
285 |
+5 |
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dcb |
273 |
±3 |
Диаметр отверстия ступицы колеса, d |
190 205 |
-4 -4 |
Длина ступицы колеса, Вс |
190 |
+10 |
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r |
82 |
+5 |
Толщина диска у обода колеса, Вдо |
19 |
+4 |
Толщина диска у ступицы колеса, Вдс |
25 |
+4 |
А
Наименование показателя |
Номинальный размер |
Предельное отклонение |
Диаметр по кругу катания, D |
957 |
±7 |
Диаметр внутренней поверхности обода с наружной стороны колеса, Dh |
810 |
-10 |
Диаметр внутренней поверхности обода с внутренней стороны колеса, Db |
810 |
-10 |
Ширина обода колеса, В |
130 |
+3 |
Высота гребня, hг |
28 |
-1 |
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dch |
290 |
±3 |
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dcb |
273 |
±3 |
Диаметр отверстия ступицы колеса, d |
190 205 |
-4 -4 |
Длина ступицы колеса, Вс |
190 |
+10 |
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r |
82 |
+5 |
Толщина диска у обода колеса, Вдо |
22 |
+4 |
Толщина диска у ступицы колеса, Вдс |
25 |
+6 |
В

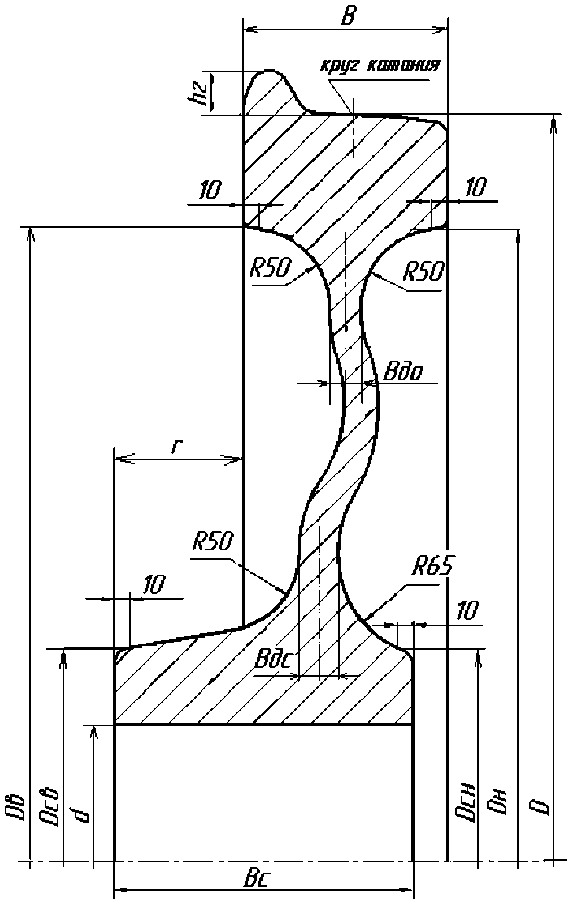

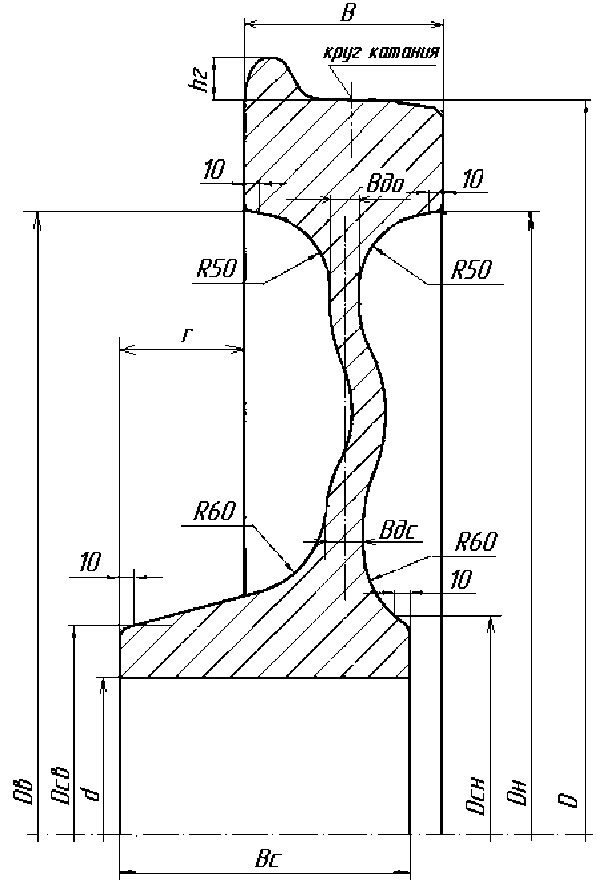

Рисунок 8.2 - Конструкции и основные размеры колес цельнокатаных
с криволинейным диском
8.4 Профиль поверхности катания колес цельнокатаных и шаблон для их проверки должны соответствовать требованиям ГОСТ 10791 (рисунок 8.3).

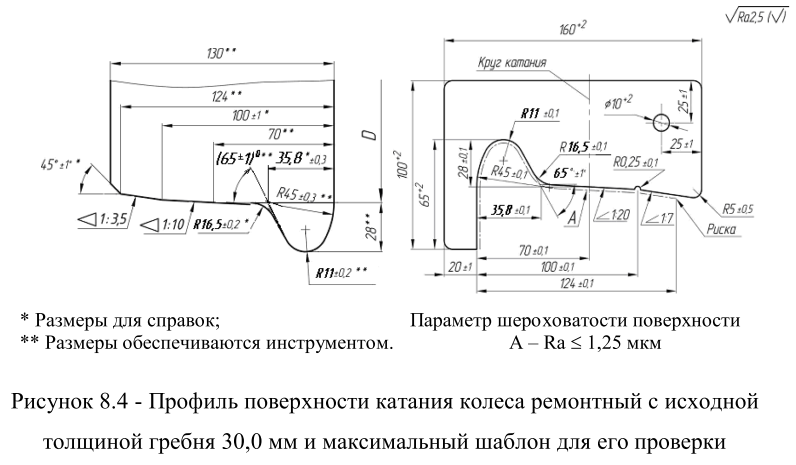

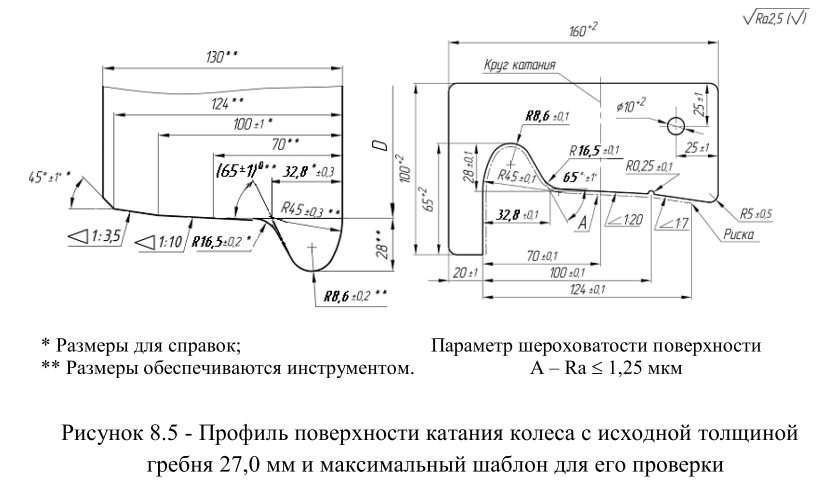

Допускается обрабатывать поверхность катания ободов колес в соответствии с одним из профилей поверхности катания, приведенных на рисунках 8.4 и 8.5, при этом качество выполнения обработки производится соответствующими максимальными шаблонами.
8.5 Шаблон при контроле плотно прижимают к внутренней боковой поверхности обода и к одной из точек поверхности катания или гребня. Величину отклонения рабочей поверхности катания и гребня от номинальной формы (зазор) контролируют при помощи щупов.
Отклонение
профиля обода колеса от номинальной
формы по высоте гребня должно быть
не более 1,0 мм, а по поверхностям катания,
гребня и внутренней боковой поверхности
обода колеса - не более 0,5 мм.
