11.14 Штриховка (внатсн)
Штриховка — це заповнення деякої замкненої ділянки креслення певним узором чи зафарбовуванням. Найчастіше штриховка використовується для візуального відображення типу матеріалу, з якого має бути виготовлений об'єкт.
Система AutoCAD дає змогу автоматично заштрихувати ділянки рисунка, що повністю без розривів обмежені графічними об'єктами. Треба зауважити, що в разі незамкненого контуру штриховка дещо спотворюється, а зафарбовування взагалі не відбувається.
Для виконання штриховки необхідно визначити контур штрихування, тип штриховки та ще деякі її параметри. Встановлення означених характеристик здійснюється за допомогою діалогового вікна Граница штриховки (Boundary hatch), яке відкривається на робочому столі AutoCAD після введення команди ВНАТСН (Штрихувати). За умовчанням вікно з'являється з увімкнутою закладкою Быстрый (Quick), призначене для швидкого виконання штриховки. Вікно надає змогу вибирати зразок і параметри штриховки, визначати контур, який необхідно заштрихувати, а також визначати стиль штрихування.
Розрізняють три стилі штриховки: вбудований, користувача і настроюваний. У більшості випадків перевага віддається вбудованому типу. AutoCAD пропонує близько 70 зразків штриховок. Зразок штриховки можна вибрати за назвою зі списку Заливка. Можна також вибрати зразок штриховки, переглянувши її зовнішній вигляд. Для цього достатньо клацнути лівою кнопкою миші на полі Образ. Для вибору необхідно навести курсор на зразок і клацнути лівою кнопкою миші. Зазначимо, що для зафарбовування поточним кольором слід вибрати зразок штриховки SOLID.
Масштаб і кут нахилу обраної штриховки можна змінити у полях Угол і Масштаб.
Тип штриховки користувача складається з паралельних ліній, які накреслюються з урахуванням встановленого поточного типу ліній.
Закладка Дополнительно (Advanced) вікна Граница штриховки дозволяє встановити стиль штрихування, якщо він є відмінним від стилю, прийнятого за умовчанням. Стиль характеризує спосіб штрихування об'єктів, усередині яких розташовані інші об'єкти.

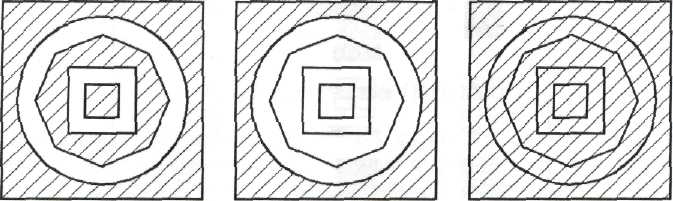

При використанні звичайного (нормального) стилю (Normal) штрихування відбувається від його зовнішніх меж, а потім вимикається та вмикається по черзі при перетині меж внутрішніх об'єктів (рис. 11.13,а). Нормальний стиль штриховки прийнятий за умовчанням.
При використанні зовнішнього стилю штриховка також починається від зовнішніх меж об'єкта, а потім вимикається при перетині меж першого з внутрішніх об'єктів і більше не вмикається (рис. 11.13,6).
При застосуванні ігноруючого сталю заштриховується вся ділянка рисунка всередині зовнішнього об'єкта, ігноруючи наявність внутрішніх об'єктів (рис. 11.13,в).
а б в
Рис, 11.13
Кут нахилу штриховки встановлюється у полі "Угол", а відстань між лініями — у полі "Промежутки". Тип штриховки налаштовуваний створюється користувачем заздалегідь і зберігається у спеціальному файлі.
Для позначення об'єктів, що штрихуються, призначаються дві кнопки Выбор точки (Pick point) та Выбор обьектов (Select Object), які відповідають двом способам вибору об'єктів: за допомогою введення точки та за допомогою рамки (див. п. 2.5). За допомогою першого способу необхідно вказати точку, розташовану всередині частини рисунка, яку потрібно заштрихувати. За другим способом — необхідно обвести її рамкою. Вибір завершується натисканням клавіші Enter чи лівої кнопки миші. Для якісного виконання штриховки необхідно, щоб її контур був замкненим і складався з примітивів (відрізків, дуг, поліліній, кіл, смуг), які мають спільні кінцеві точки. Тому команди LINE або PLINE, якщо вони залучаються для побудови контурів штриховки, доцільно завершувати введенням опції С (Close).
При визначенні контуру треба мати на увазі, що всі відрізки, побудовані командою LINE, є окремими об'єктами. В той самий час, усі сегменти, побудовані однією командою PLINE, розглядаються редактором AutoCAD як один об'єкт.
При виконанні штриховки, обмеженої полілінією або смугою, що мають відмінну від нуля ширину, контур штриховки визначається осьовою лінією цих примітивів.
Кнопка Просмотр надає змогу переглянути штриховку і, в разі потреби, змінити тип, масштаб або контур штриховки. Завершується штрихування об'єкта клацанням лівою кнопкою миші на кнопці ОК.
Практичне завдання.
1. Відкрийте програму AutoCAD.
2. Створіть новий файл.
3. Ознайомтесь з командою побудови полілінії PLINE.
4. Побудуйте полілінію PLINE відповідно до інструкції п.11.8.
5. Ознайомтесь з командою побудови багатокутника POLYGON.
6. Виконайте команду побудови кільця DOUGHNUT.
7. Виконайте команду побудови еліпса ELLIPSE.
8. Ознайомтесь з командою побудови сплайн-кривої SPLINE.
9. Ознайомтесь з командою вибору стиля точки DDPTYPE та позначення точки POINT.
10. Ознайомтесь з командою побудови штриховки BHATCH.
11. Збережіть файл на диску.
12. Закрийте програму AutoCAD.
13.Напишіть звіт про виконану лабораторну роботу.
Контрольні запитання.
1. Якою командою будується полілінія?
2. Якою командою будується багатокутник?
3. Якою командою будується кільце?
4. Якою командою будується еліпс?
5. Якою командою будується сплайн-крива?
6. Якою командою позначається точка?
7. Якою командою вибирається стиль точки?
8. Якою командою виконується штриховка?
