Методичні вказівки № 5.

Тема: Система комп’ютерної графіки AutoCAD 2002.

Мета: Навчитися працювати з системою комп’ютерної графіки AutoCAD 2002.

Теоретичні відомості.

11.8 Полілінія (pline)

Команда PLINE (Полілінія) дає змогу побудувати послідовність відрізків прямих ліній і дуг заданої товщини, які пов'язані між собою, причому дуги можуть поєднуватися між собою та з відрізками прямих без зламу. Сегменти, що складають полілінію, можуть мати різну ширину, яка в кожному сегменті може плавно змінюватися від його початку до кінця.

На команду

Command: PLINE

редактор висвітлює перший запит

Specify start point:

Позначте початкову точку:

Після визначення положення початкової точки полілінії редактор повідомляє про ширину сегмента, яка буде прийнята за умовчанням, тобто тоді, коли ми не змінимо її:

Current line-width is 0.0000

Поточна ширина лінії дорівнює 0.0000

Після цього з'явиться запит

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Позначте наступну точку або {Дуга/Замкнути/Напівширина/Довжина/ Скасуй/Ширина ]:

За умовчанням редактор очікує визначення положення кінцевої точки сегмента - відрізка прямої лінії. Якщо потрібно змінити ширину сегмента, на цей запит треба ввести опцію W (Width - Ширина) або Н {Halfwidth — Напів-ширина). Тоді послідовно надійдуть запити:

Specify starting width <3начення за умовчанням >:

Позначте початкову ширину <Значення за умовчанням>:

Specify ending width <Значення за умовчанням>:

Позначте кінцеву ширину <Значення за умовчанням>:

або

Specify starting half-width <Значення за умовчанням>:

Позначте початкову напівширину <Значення за умовчанням>:

Specify ending half-width <Значення за умовчанням>:

Позначте кінцеву напівширину <Значення за умовчанням>:

Діставши відповіді на ці запити, редактор знову запитає

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Позначте наступну точку або [Дуга/Замкнути/Напівширина/Довжина/ Скасуй/Ширина]: ,

на що можна визначити положення кінцевої точки відрізка. Той самий запит буде з'являтися після побудови кожного прямолінійного сегмента.

Якщо наступний сегмент необхідно побудувати у вигляді дуги, треба на цей запит ввести опцію A (Arc — Дуга). Тоді запит буде змінено:

Specify endpoint of arc or [Angle/CEnter/Close/Direction/Halfwidth/Line /Radius /Second pt/Undo/Width]:

Позначте кінцеву точку дуги або [Кут/Центр/Замкнути/Напрям/Напівширина/ Лінія/Радіус/Друга точка/Скасуй/Ширина]:

У залежності від вибору опцій у відповідь на цей запит можна будувати дугові сегменти способами, які застосовуються при використанні команди ARC (Дуга).

Для того, щоб наступний сегмент був прямолінійним, треба на цей запит ввести опцію L (Line — Лінія).

Введення опції U(Undo — Скасуй) призводить до вилучення сегмента, що був побудований останнім. Для вилучення декількох останніх сегментів треба ввести опцію U необхідну кількість разів.

Використання опції С (Close — Замкнути) дозволяє побудувати замкнену полілінію. Сегмент, який буде замикати її, буде прямолінійним відрізком, якщо попередній сегмент був прямим, чи при введенні опції L (Line — Лінія), або дуговим, якщо попередній сегмент був дуговим, чи при введенні опції А (Arc — Дуга).

Необхідно зазначити, що вся полілінія незалежно від кількості утворюючих її елементів сприймається редактором системи як один об'єкт, тобто для вибору всієї полілінії досить влучити прицілом в будь-яку її точку.

Полілінія може бути зафарбована або відображена контурними лініями, розташованими на відстані у півширини від її осьової лінії, у відповідності до режиму "Закраска" (Fill).

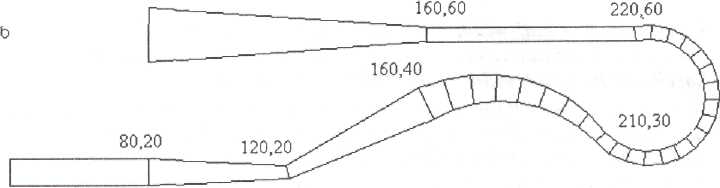

Наведемо протокол побудови полілінії, відображеної на рис. 11.8.

80,60

40,20

Рис. 11.8.

Command: PLINE

Specify start point: 40,20

Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.0000>: 0.4

Specify ending width <0.4000 >: <Enter>

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 80,20

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width): W

Specify starting width <0.0000>: <Enter>

Specify ending width <0.4000 >: 0.2

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 120,20

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.20000 >: <Enter>

Specify ending width <0.2000 >: 0.5

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 160,40

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: A

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/ Second pt/Undo/Width]: W

Specify starting width <0.50000 >: <Enter>

Specify ending width <0.5000 >: 0.2

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius /Second pt/Undo/Width>: 210,30

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/ Second pt/Undo/Width]: 220,60

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius /Second pt/Undo/Width]: L

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 160,60

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.20000 >: <Enter>

Specify ending width <0.2000 >: 0.8

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 80,60

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Esc>
