11.1. Основные элементы вентиляционных систем

Как уже указывалось, требуемое состояние воздушной среды в помещениях методами общеобменной вентиляции поддерживают путем нагнетания в помещения чистого вентиляционного воздуха с необходимыми температурно-влажностными параметрами и удалением воздуха, не соответствующего нормативным требованиям.

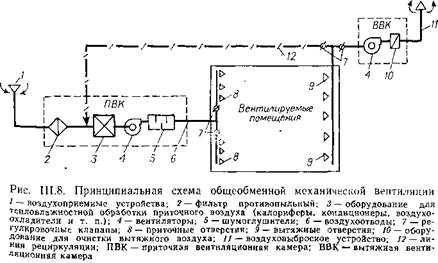

В соответствии с этим системы общеобменной вентиляции должны включать оборудование и устройства для забора наружного воздуха, его обработки, транспортирования и раздачи по помещениям, а также для удаления отработавшего воздуха. Общая схема общеобменных вентиляционных систем и расположение в них оборудования показаны на рис. III.8.

В конкретных случаях вентиляционные установки могут не иметь всего комплекса оборудования, показанного на схеме. Так, очистка вытяжного воздуха перед его выбрасыванием в атмосферу производится лишь в случаях его загрязнения свыше норм, допустимых для окружающей среды, и т. д.

11.2. Воздухоприемные и воздуховыбросные устройства

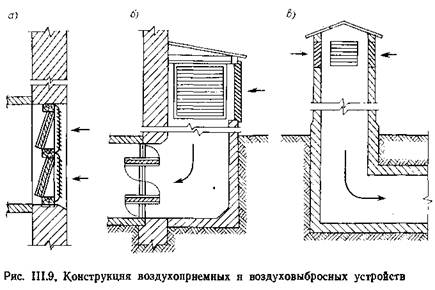

Воздухоприемные и воздуховыбросные устройства в системах механической вентиляции выполняются в виде отверстий в ограждениях зданий (рис. III.9, а), приставных (рис. III.9, б) или отдельно стоящих шахт (рис. III.9, в). При заборе воздуха сверху воздухоприемные устройства размещают на чердаке или верхнем этаже здания, а каналы выводят выше кровли в виде шахт.

Для аэрации воздухозаборные и выбросные устройства выполняют в виде поворачивающихся фрамуг, открывающихся фонарей, окон или других перекрываемых отверстий в ограждениях зданий.

Расположение и конструкция воздухоприемных устройств выбираются с учетом обеспечения чистоты забираемого воздуха и удовлетворения архитектурных требований. Так, воздухоприемные устройства не должны находиться вблизи источников загрязнения воздуха (выбросов загрязненного воздуха или газов, дымовых труб, кухонь, немощеных дорог и т. д.).

Высотное взаиморасположение приточных и вытяжных отверстий должно назначаться с учетом объемной массы выделяющихся загрязнений. Отверстия для забора воздуха должны располагаться на высоте не менее 2 м от поверхности земли и закрываться жалюзийными решетками (в зеленой зоне — на высоте не менее 1 м).

Для предохранения помещений от поступления в них через вентиляционные каналы при неработающей вентиляции холодного наружного воздуха воздухоприемные и воздуховыбросные устройства оборудуются многостворчатыми утепленными клапанами с ручным или механическим приводом. В последнем случае клапан блокируется с вентилятором и перекрывает отверстия при его остановке. При низкой расчетной температуре наружного воздуха клапаны снабжаются системой электроподогрева в целях предохранения от промерзания их створок.

Электроподогрев включается на 10—15 мин перед пуском вентилятора.

Архитектурные требования выполняются соответствующим выбором расположения отверстий и их оформлением.

Наружные стены вытяжных каналов и шахт утепляются во избежание конденсации водяных паров из извлекаемого влажного воздуха и образования наледей.

Скорость движения воздуха в приточных каналах и шахтах принимается в пределах 2÷5 м/с, в каналах и шахтах выбросных устройств — 4÷8 м/с, но не менее 0,5 м/с, в том числе и для естественной вентиляции.
