1.5.5 Оборудование для выбивки стержней из отливок

Для механизации выбивки стержней из отливок в современных литейных цехах применяют пневматические вибрационные машины и гидравлические установки.

Вибрационная машина для выбивки стержней (рис.5), представляет собой пневматические тиски, имеющие пружинный упор, расположенный на задней бабке, и вто­рой упор с вибратором, передвигающийся для зажима отливки с помощью пневматического толкателя. Отливка, подвешенная па подъемнике или на кране, зажатая между этими двумя упорами, от вибратора получает сотрясения, благодаря которым находящиеся в ней стержни разрушаются и высыпаются из нее.

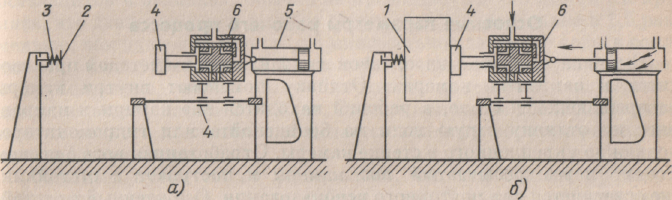

Рис. 5. Схема вибрационной машины для выбивки стержней:

а — исходное положение; б — выбивка стержней из отливки; 1 — отливка; 2 — пружинный упор; 3 — пружина; 4 — боек вибратора; 5 — пневматический толкатель; 6 — вибратор

1.5.6 Оборудование для отделения элементов литниковых систем от отливок и очистки отливок.

После выбивки отливки в очистном отделении литейного цеха подвергаются обрубке и очистке. В большинстве случаев предварительной операцией является удаление элементов литниковых систем. Для указанных целей применяют различное оборудование, в кото­ром рабочие органы воздействуют на отливку механическим усилием, абразивной обработкой и электрическими методами.

Очистка отливок заключается в выполнении двух операций:

1) Очистка поверхности отливок от приставшей и пригоревшей формовочной и стержневой смеси;

2) Удаление заливов и неровностей, следов после обрезки или отбивки питателей и т. д.

Механизация очистки поверхности:

• простые вращающиеся барабаны;

• галтовочные (барабаны, столы, камеры) – трением отливок др. о др.;

• дроробе- и пескоструйные машины;

• дробеметные машины.

Удаление наплывов и неровностей:

• станки со шлифовальными обдирочными кругами;

• рубка пневмозубилами;

Дробеметныые аппараты:

• Лопаточное дробеметное колесо

• Ленточный дробеметный барабан периодического действия

Дробь: чугунная или стальная (0,8-2,5 мм); литая или молотая.

(Более подробно данные вопросы рассматриваются в Разделе 3: Темы 3.9-3.10)

Тема 1.6 Оборудование для переработки и регенерации отработанной формовочной смеси.

План:

1. Оборудование для очистки отработанной формовочной смеси от металлических включений.

2. Оборудование для просеивания сыпучих материалов.

3. Оборудование для гомогенизации и охлаждения отработанной смеси.

4. Регенерация отработанных формовочных и стержневых смесей

Контрольные вопросы:

1. Перечислите известные вам виды оборудования для очистки отработанной формовочной смеси от металлических включений. Как такое оборудование устанавливается в цехе?

2. Перечислите известные вам виды оборудования для просеивания сыпучих материалов, выделите достоинства и недостатки.

3. Какое назначение оборудования для гомогенизации и охлаждения отработанной смеси?

4. Для чего производят регенерацию отработанных формовочных и стержневых смесей?

5. Какие виды регенерации вы знаете? Назовите область их применения, достоинства и недостатки.
