1.5.2 Выбивная эксцентриковая решетка

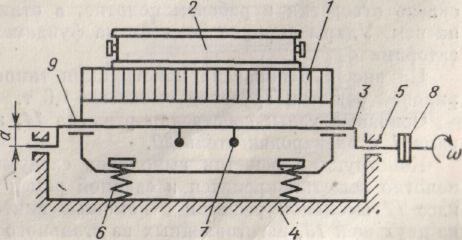

Выбивная эксцентриковая решетка (рис. 2) представляет собой корпус решетки 1, имеющий сверху рабочее полотно, на которое

1. корпус решетки

2. опока

3. эксцентриковый вал

4. рама

5.9. опоры вала

6. амортизаторы

7. дебаланс

8 муфта

Рис 2 Схема выбивной эксцентриковой решетки

устанавливаются опоки 2 с выбиваемой формой. Вращающийся в подшипниках рамы 5 эксцентриковый вал 3 поднимает корпус решетки на величину эксцентриситета а. Вращение валу передается или непосредственно от электродвигателя через муфту 8 или через клиноременную передачу. Амплитуда и частота колебаний корпуса определяются эксцентриситетом и угловой скоростью приводного вала. Причем амплитуда является постоянной величиной, равной эксцентриситету.

Дебаланс 7, устанавливаемый на эксцентриковом валу, служит для динамической балансировки и уменьшения нагрузки на под­шипники рамы. При движении корпуса решетки вверх опока отры­вается от него, а затем падает, соударяясь с рабочим полотном. В результате соударений форма разрушается и смесь просыпается сквозь отверстия в рабочем полотне, а отливка и опока остаются на нем. Удары корпуса решетки на фундамент смягчаются амортизаторами 4.

Для снижения воздействия вибрации решетки на электродвига­тель последний устанавливают независимо от решетки и соединяют с эксцентриковым валом посредством эластичной муфты

1.5.3 Выбивная инерционная решетка

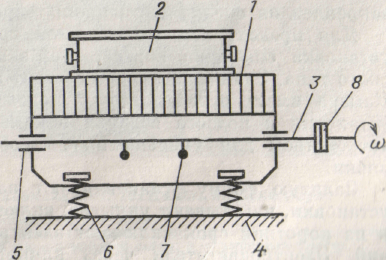

Выбивная инерционная решетка (рис. 3) За счет центробежной силы, возникающей при вращении инерцион­ного нала и упругой силы подвески, корпус решетки и выбиваемая форма получают колебательно движение.

Процесс выбивки на этих решетках также, как и на эксцентри­ковых, осуществляется в результате соударений между опокой и решеткой. Однако амплитуда здесь не является постоянной и завиисит не только от параметров решетки, но и от массы выбиваемой формы.

По сравнению с эксцентриковыми решетками инерционные имеют следующие преимущества:

1. изменяя величину дебаланса на инерционной решетке, можно легко изменять удельную энергию удара е₀, что дает возможность установить его необходимое значение в зависимости от показателей выбиваемой формы (типа смеси, твердости и плотности формы, сте­пени ее предварительной подсушки);

2. инерционные решетки можно устанавливать на более легком фундаменте, так как пружинная подвеска передает на него возни­кающие при выбивке усилия и вибрацию значительно ослаблен­ными.

При выбивке крупных и тяжелых форм в условиях мелкосерий­ного и единичного производства применяют установки, состоящие из нескольких выбивных решеток

1. корпус решетки

2. опока

3. эксцентриковый вал

4. рама

5.9. опоры вала

6. амортизаторы

7. дебаланс

8 муфта

Рис 3 Схема выбивной эксцентриковой решетки

1.5.4 Выбивная инерционно-ударная решетка,

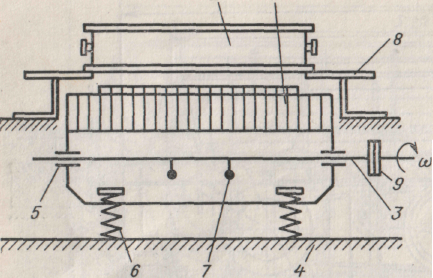

Отличается от обычной инерционной решетки тем, что форма, подлежащая выбивке, устанавливается здесь не на рабочее полотно корпуса, а на опору, не связанную с решеткой. Корпус решетки, приведенный и колебательное движение инерционным валом, ударяет по форме подобно молоту и разрушает ее.

Расход энергии такой решетки при выбивке тяжелых форм меньше, чем эксцентриковой или инерционной решеток.

1 корпус решетки;

2 опока;

3 приводной вал;

4 рама;

5 опоры вала;

6 пружинная

подвеска;

7 грузы:

8 опорная рама для установки опок;

9 муфта

Рис. 4 Схема выбивной инерционно-ударной решетки:
