3.3.2 Шахтные печи для термической обработки

Шахтная электрическая печь с контролируемой атмосферой типа СШЗ показана на рис. 1. Шахтные электропечи углубляются в приямок и возвышаются над уровнем пола цеха на 1,4—1,7 м.

В настоящее время шахтные электропечи со­противления типов СШО и СШЗ выпускаются с разме­рами рабочего пространст­ва: диаметр 600—1500 мм; глубина 600—3000 мм. Мощ­ность от 700 до 195 кВт (печи типа СШО) и от 37 до 300 кВт (печи типа СШЗ).

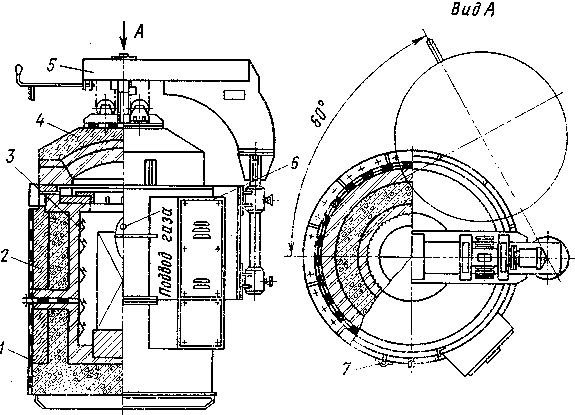

Рис. 1. Шахтная электрическая печь с контролируемой атмосфе­рой типа СШЗ:

/ — стальной кожух, 2 — футеровка, 3 — проволочные нагревательные элементы из железохромоалюминиевого сплава высокого сопротивления Х25Ю5, 4 — крышка. 5 — механизм подъема крышки, 6 — подвод электро­энергии к нагревательным элементам. 7 — трубка для отвода газа

3.3.3 Шахтные печи для химико-термической обработки

Рис. 2. Шахтная электропечь типа Ц-105А

Широкое применение для газовой цементации, нитро-цементации и азотирования нашли электрические шахт­ные печи серии Ц. На рис. 2 показана конструкция печи Ц-105А. Максимальная тем­пература печи 950° С. Печь состоит из металлического каркаса 5, внутри которого находится нагревательная камера 6. Нагревательные элементы 4 уложены по стенке нагревательной ка­меры. Нагревательные эле­менты выполнены в виде проволоки или ленты из сплавов марок Х15Н60 и Х25Ю5. В реторту 3, изго­товленную из жароупорного сплава и установленную в рабочей камере, помещают­ся корзины 2 или приспо­собления с деталями. Ретор­та закрывается крышкой 8, подъем которой осуществ­ляется гидравлическим ме­ханизмом /. На валу элек­тродвигателя установлен, вентилятор 7, служащий для создания вихревых потоков газа и выравнивания состава газовой смеси в реторте. Науглероживаю­щая атмосфера создается испарением и разложением жидкого кар­бюризатора: керосина, синтина, триэтаноламина, подаваемых в реторту. Жидкость из бачка 11 самотеком подается через капель­ницу в крышке печи в реторту. Скорость подачи науглероживаю­щей жидкости регулируется краном 10. Выход отработанного газа осуществляется через трубку 9. На выходе газ поджигают.

Температуру печи контролируют с помощью термопары, поме­щенной сбоку печи, и регулируют потенциометром.

Рядом с печью монтируют колодец, в котором охлаждают де­тали после цементации. Колодец представляет собой стальной ци­линдр с двойными стенками, между которыми циркулирует вода.

В настоящее время печи выпускают трех типов: Ц-35, Ц-60, Ц-105 мощностью 35, 60 и 105 кВт с рабочими размерами реторт: диаметр 300, 450 и 600 мм и высота 600 и 1200 мм.

Печи серии Ц имеют ряд недостатков: для разогрева их до ра­бочей температуры требуется много времени, большой расход на жароупоры, неравномерность нагрева по высоте и неоднородность цементации деталей.

Шахтные электропечи применяют и для азотирования и имеют ин­декс США. Азотирование производится в муфеле из сплава Х23Н18 и др. Перед азотированием муфель проду­вают аммиаком. После окончания процесса муфель устанавливают в колодец, через который пропускают аммиак. Колодец охлаждает­ся водой или воздухом. Давление аммиака 98—294 Па (10—30 мм вод. ст.). Печи для азотирования выполняются двух ти­пов: периодические и полунепрерывные, имеющие два сменных му­феля с герметически закрытыми крышками. После окончания про­цесса азотирования муфель с деталями вынимают, помещают в колодец, а на его место ставят другой муфель с деталями. Уплотнением между муфелями и печью служит песочный затвор, а меж­ду муфелем и крышкой — водоохлаждаемая прокладка. Циркуля­ция газа в муфеле осуществляется центробежным вентилятором. Направленность газа в муфеле создается экраном в нижней части муфеля и диффузором, укрепленным на крышке. Печи выпускают­ся мощностью от 17 до 120 кВт с рабочим пространством: диа­метром 320, 750, 800 и 1200 мм и глубиной 480, 750, 1200 и 2400 мм.

На рис. 3 показана шахтная электропечь полунепрерывного действия для азотирования типа США-8.12/6Л1.

Рис. 3. Печь полунепрерывного действия для азотирования
