3.2.4 Печи аэродинамического подогрева.

К камерным печам относятся нагревательные установки типа ПАП (печи аэродинамического подогрева). В этих печах (рис.7) исполь­зуется новый метод обогрева, где генерация тепла осуществляется ротором центробежного вентилятора с профилированными лопат­ками. Вентилятор создает поток воздуха или газа и движет его с большой скоростью в рабочей камере печи, в результате чего про­исходит разогрев.

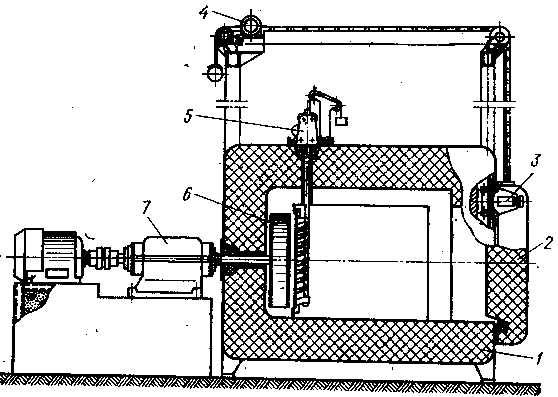

Рис. 7. Схема печи ПАП-9:

1 — корпус печи, 2 — крышка загрузочного окне, 3 —механизм поджима крышки. 4— механизм подъема крышки, 5 — регулятор мощности и теплового эффекта, 6 — ротор центробеж­ного вентилятора, 7 — привод ротора

Ротор вентилятора приводится в движение от привода. Конт­роль режима нагрева осуществляется регулятором теплового эф­фекта. Передача тепла осуществляется конвективным способом, что обеспечивает равномерность нагрева (±1—3°С) я более быст­рый прогрев изделий.

Печи типа ПАП применяют для нагрева под закалку деталей из алюминиевых и магниевых сплавов.

Перенос деталей в закалочную ванну осуществляется загрузочно-разгрузочным приспособлением, установленным рядом с печью. Рабочая температура печи 500±3°С. Мощность привода печи ПАП-9 — 40 кВт; частота вращения ротора 1460 об/мин; размеры рабочей камеры 1500X1100Х1100 мм; габариты печи 4800Х2230Х4000 мм.

Тема 3.3. Шахтные и вакуумные печи.

План:

1. Общие сведения о шахтных печах.

2. Шахтные печи для термической обработки

3. Шахтные печи для химико-термической обработки

4. Безмуфельные шахтные печи.

5. Вакуумные печи.

Контрольные вопросы:

1. Назовите назначение и область применения шахтных печей, их достоинства и недостатки.

2. Каковы принципы размещения и установки шахтных печей в цехе?

3. Шахтные печи для термической обработки: конструкция, принцип работы, назначение, производительность, достоинства и недостатки?

4. Шахтные печи для химико-термической обработки: конструкция, принцип работы, назначение, производительность, достоинства и недостатки?

5. Безмуфельные шахтные печи: конструкция, принцип работы, назначение, производительность, достоинства и недостатки?

6. Назовите назначение и область применения вакуумных печей?

7. Опишите принцип работы вакуумных печей. Назовите их достоинства и недостатки.

8. Объясните конструкцию и принцип работы элеваторной вакуумной печи.

Тема 3.3. Шахтные и вакуумные печи.

3.3.1 Общие сведения о шахтных печах.

Шахтные печи нашли широкое применение для различных процессов термической обработки: отжига, нормализа­ции, закалки, высокого и низкого отпуска и химико-термической обработки.

Достоинства: Эти печи, имея вертикально расположенную рабочую камеру, позволяют нагревать длинные детали (оси, валы, трубы, направляющие, протяжки и др.), а также небольшие детали, раз­мещая их на специальных приспособлениях или в корзинках (зубчатые колеса, втулки и др.). Размещение длинных деталей в печи в подвешенном состоянии обеспечивает их минимальную деформа­цию. Шахтные печи занимают в цехе меньшую площадь и на едини­цу площади пода дают большее количество продукции, чем камер­ные печи.

Печи размещаются в зоне действия транспортных средств: электротельферов, мостовых кранов и т. д.

Нагрев печей производится с использованием жидкого и газообразного топлива и электроэнергии. В пламенных печах для отопления применяется природный газ или мазут. В этих печах от­ношение высоты рабочего пространства к диаметру составляет не менее 3. Такие печи имеют индекс ТШОВ при работе с обычной окислительной атмосферой и ТШЗВ при работе с контролируемой атмосферой.

Для удобства обслуживания эти печи обычно устанавливают в приямке на кирпичный или бетонный фундамент так, чтобы верх­няя часть печи выступала над уровнем пола на 500—700 мм.

Шахтные электрические печи обозначаются индексом СШО — при работе с окислительной атмосферой до температур 700° С и СШЗ — при работе с контролируемой атмосферой до 1000 и 1250° С (нагрев под закалку). Шахтные печи с максимальной температу­рой до 1250° С с металлическими нагревателями предназначены для нагрева под закалку легированных сталей.
