3.4.5 Масляные печи-ванны.

Применяют для низкого отпуска, искус­ственного старения и охлаждения при ступенчатой и изотермиче­ской закалке. Электрическая масляная ванна с изолированными на­гревателями показана на рис 4. Эти печи-ванны име­ют индекс СВМ. Цифры в числителе индекса указыва­ют длину рабочего прост­ранства (диаметр) и высоту (дм), знаменатель — тем­пературу в сотнях градусов. Ванны выпускают с раз­мерами тигля: шириной 5,8 и 10 дм, длиной 5X8 и 10 дм и высотой 5 и 10 дм. Мощ­ность от 15 до 40 кВт. Мас­ляные ванны круглого сече­ния (рис. 5) изготовляют­ся со стальным тиглем диа­метром 2,5; 3,5; 5,0; 8,0 дм и высотой 2,5; 5,0; 8,0; 10,0 дм.

Мощность 5—20 кВт. В больших ваннах глубиной свыше 10 дм предусмотрены мешалки для механического перемешивания масла.

Рис. 4. Электрическая масля­ная ванна с изолированными нагревателями:

1 — каркас, 2 — патрубок, 3 — ти­гель, 4 — электронагреватели, 5 — металлическая корзина

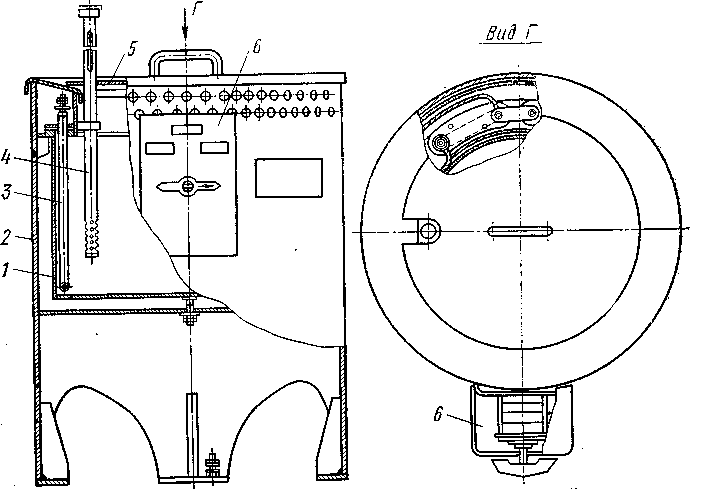

Рис. 5. Электрованна масляная цилиндрическая:

1 — бачок, 2 — кожух, 3 — трубчатый электронагреватель, 4 — термометр, 5 — крышка, 6 - переключатель нагревателей.

Тема 3.5. Универсальные печи и печи с выкатным подом.

План:

1. Камерные печи с выкатным подом.

2. Камерные печи с конвейерным подом.

3. Барабанные печи.

4. Карусельные печи.

5. Печи с шагающим подом

6. Печи с пульсирующим подом.

Контрольные вопросы:

1. Камерные печи с выдвижным подом:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

2. Камерные печи с конвейерным подом:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

3. Барабанные печи:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

4. Карусельные печи:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

5. Печи с шагающим подом:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

6. Печи с пульсирующим подом:особенности конструкции, принцип действия, назначение, производительность, достоинства и недостатки?

Тема 3.5. Универсальные печи и печи с выкатным подом.

3.5.1 Камерные печи с выкатным подом.

Камерные печи с выдвижным подом (рис. 1) применяют для термообработки крупногабаритных изделий.

В пламенных печах типа ТДО, работающих при сжигании при­родного газа или мазута, обработка осуществляется в обычной ат­мосфере при конечной температуре нагрева металла 1150° С при максимальной массе садки до 300 тис искусственной атмосферой (с муфелем) при конечной температуре нагрева металла 900° С при максимальной массе садки до 12 т.

Электропечи с выдвижным подом выполняются для работы при температуре до 700°С (низкотемпературные), до 1000°С (средне-температурные) и до 1200^еС (высокотемпературные).

Под камерных печей перемещается на колесах или катках. Из­делие (отливки) укладывается на под или снимается с пода мос­товым краном. Под печи выкатывается из печи специальной лебедкой или мостовым краном через блок. Эти печи применяют на машиностроительных и металлургических заводах для отжига отливок, поковок, заготовок, сортового и листового проката.

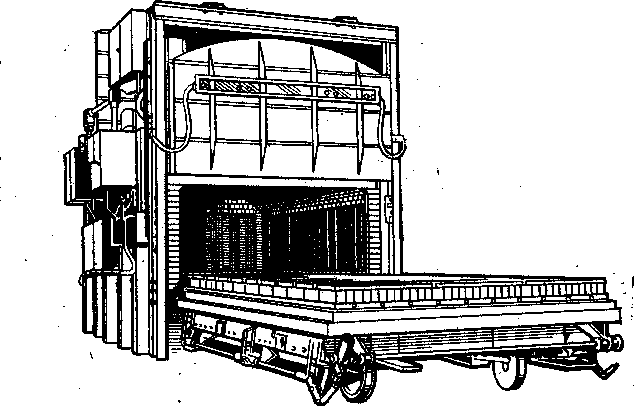

Рис. 1. Камерная электрическая печь с выдвижным подом
