1.18. Общая характеристика машин для разработки мерзлого грунта.

Механическая разработка мерзлого грунта осуществляется непосредственно машинами статического действия с предварительным рыхлением грунтов или нарезкой в них щелей.

При глубине промерзания (от 0,4 до 2 м) разработку грунта ведут с предварительным рыхлением машинами статического и динамического действия.

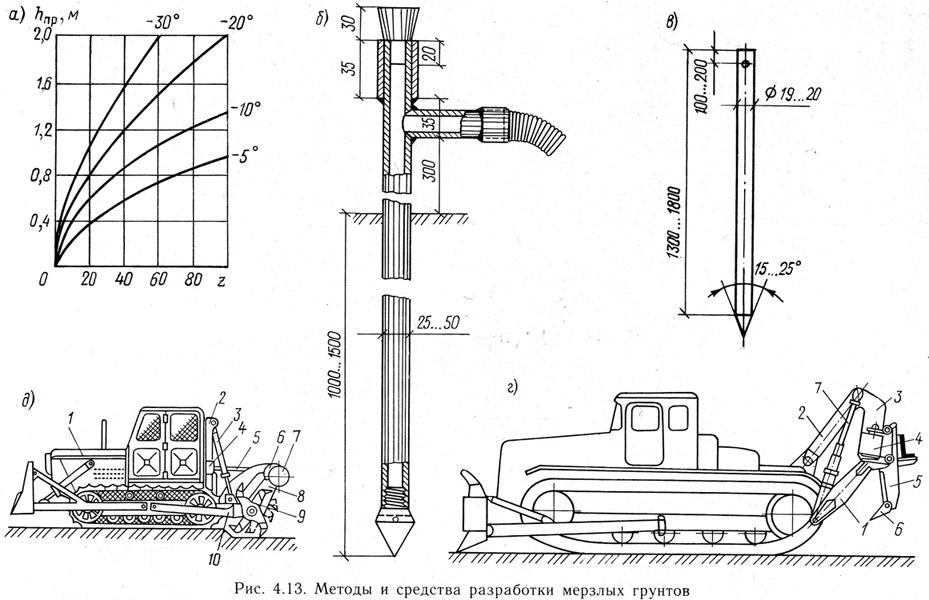

К рыхлителям статического действия относятся навесные рыхлители на тракторах (рис. 4.13, г), землеройно-фрезерные машины (рис. 4.13, д) и специально оборудованные экскаваторы обратная лопата. Разработка мерзлого грунта с помощью рыхлителей целесообразна на больших площадях при устройстве котлованов и широких траншей (более 8 м). Работа выполняется обычно рыхлителями в комплекте с бульдозером и экскаватором. При больших глубинах промерзания мерзлый грунт разрабатывают послойно (от 0,4 до 1 м) с последующей погрузкой экскаватором в транспорт (рис. 4.13, е).

Рыхлителями динамического действия являются подвесные шар-молот и клин-молот свободного падения, навесные одно-, двух- и трехклинный рыхлители (рис. 4.13, ж), дизель-молот с клином, вибромолот, пневмо- и гидромолоты (рис. 4.13, з).

Рыхлители динамического действия отличаются от рыхлителей статического действия большими массой и высотой подъема ударной части. Машины динамического действия работают по принципу крупного скола мерзлого грунта. При глубине промерзания более 1 м рыхление выполняется послойно с окучиванием грунта верхнего слоя бульдозером. Размер выемки должен быть не меньше ширины полосы (1,5...3 м), разрабатываемой рыхлителем.

При разработке мерзлого грунта с предварительным нарезанием щелей используются машины, оборудованные барами (рис. 4.13, и), дисковыми фрезами (рис. 4.13, к) или пилами, либо одноцепные экскаваторы.

Такой метод применим при отрывке траншей и котлованов любых размеров. В связи с нарезкой мерзлого грунта на блоки или полосы данный метод называется блочным. Рассматривают мелко-и крупноблочный методы. Мелкоблочный используют при разработке небольших котлованов и траншей и погрузкой грунта экскаватором в транспорт или работой навымет. При глубине промерзания до 1,3 м и нарезке щелей через 0,4...05 м грунт разрабатывают экскаватором обратная лопата с ковшом вместимостью 0,65 м3 и выше. При ширине траншеи поверху до 2 м достаточно сделать только продольные прорези, при ширине свыше 2 м нарезают и поперечные (под углом 30°) щели (рис. 4.13, л). Широкие котлованы разрабатывают только лобовыми проходками. При крупноблочном методе мерзлые грунты нарезают на блоки массой 4...10 т с последующим удалением их из выемок кранами, тракторами (бульдозерами) или электролебедками.

1.19. Общая характеристика машин для укладки и транспортировки бетона. Классификация.

Транспортирование бетонной смеси, как правило, осуществляется в два этапа: от бетонного завода к строящемуся объекту и от места приемки бетона на стройплощадке непосредственно в бетонируемую конструкцию. Бетонную смесь с бетонного завода на стройплощадки различных объектов доставляют в автобетоновозах и автобетоносмесителях.

Автобетоновозы - специализированные машины, предназначенные для транспортирования готовых бетонных смесей и растворов на расстояние до 45 км. Высокие кузова каплевидной формы с крышкой, имеющие двойную обшивку с пространством между листами, куда в холодную погоду направляют выхлопные газы или помещают теплоизоляцию, располагаются в зоне минимальной вибрации рамы базового автомобиля, благодаря чему обеспечивается нерасслаиваемостъ бетонной смеси и предотвращается её разбрызгивание в процессе перевозки.

Автобетоносмесители представляют собой грузовой автомобиль, на шасси которого смонтирована двухконус-ная мешалка. При транспортировании в обычных самосвалах бетон начинает расслаиваться и твердеть, что приводит к снижению его качества. В автобетоносмеситель загружают сухую смесь, транспортируют к месту укладки и перемешивают с водой за 5—10 мин до выгрузки.

Бетонную смесь подают в бетонируемую конструкцию с помощью различных грузоподъемных кранов в неповоротных или поворотных бадьях либо ленточными конвейерами, бетононасосами, пневмонагнетателями, звеньевыми хоботами и виброхоботами, ленточными бетоноукладчиками.

Бетононасосы применяют для подачи бетонной смеси в конструкции, куда затруднена подача бетонной смеси другими способами. Широко применяют бетононасосы при бетонировании обделок туннелей, возведении сооружений в скользящей опалубке и др. Бетононасос с механическим приводом является горизонтальным одноцилиндровым поршневым насосом одностороннего действия с двумя принудительно действующими пробковыми клапанами. Бетонная смесь загружается в приемную воронку, где непрерывно перемешивается лопастями смесителя для сохранения однородности и предупреждения расслоения. Затем смесь с помощью побудителя подается через открытый всасывающий клапан в цилиндр насоса. После наполнения цилиндра смесь поршнем подается в бетоновод. В бетононасосах с гидравлическим приводом поршень движется с помощью жидкости, подаваемой в цилиндр насосом. Основное достоинство поршневых насосов с гидравлическим приводом по сравнению с поршневыми насосами с механическим приводом — незначительные динамические нагрузки на узлы и детали насоса и бетоновода и гарантированное максимальное давление, превышение которого исключается. Эти два обстоятельства способствуют надежной работе насоса без поломок и аварий. Распределительная стрела используется для перемещения закрепленного на ней бетоновода. Стрела крепится на поворотной платформе, присоединенной к раме бетононасоса через шариковое опорно-поворотное устройство, и приводится во вращение относительно вертикальной оси от двигателя. Стрела состоит из трех звеньев, соединенных шарнирно, и складывается гидроцилиндрами в транспортное положение. Путем изменения угла наклона между звеньями обеспечивается перемещение головки стрелы с концевым звеном бетоновода по вертикали и горизонтали.

Классификация вибраторов. По способу воздействия на бетонную смесь вибраторы бывают: – глубинные (внутренние), погружаемые рабочей частью в бетонную смесь и передающие ей колебания через корпус; – поверхностные, устанавливаемые на уложенную бетонную смесь и передающие ей колебания через рабочую площадку; – наружные, прикрепляемые к опалубке болтами или другим захватным устройством и передающие бетонной смеси колебания через опалубку; – виброплощадки, являющиеся стационарным формующим оборудованием и применяемые на заводах и полигонах сборных железобетонных изделий.

По роду привода и питающей энергии различают вибраторы электромеханические, электромагнитные, пневматические, гидравлические и моторные (с приводом от двигателя внутреннего сгорания). Наибольшее распространение получили электромеханические и пневматические вибраторы.
